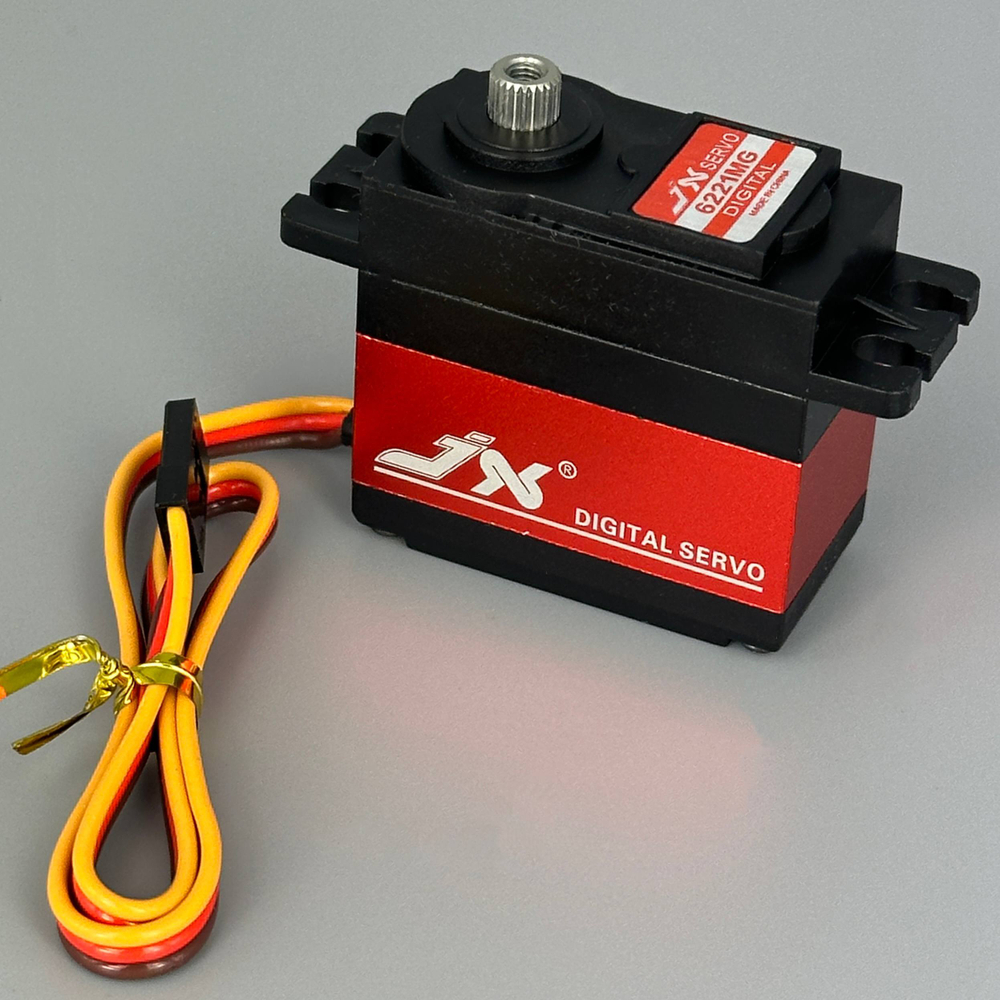

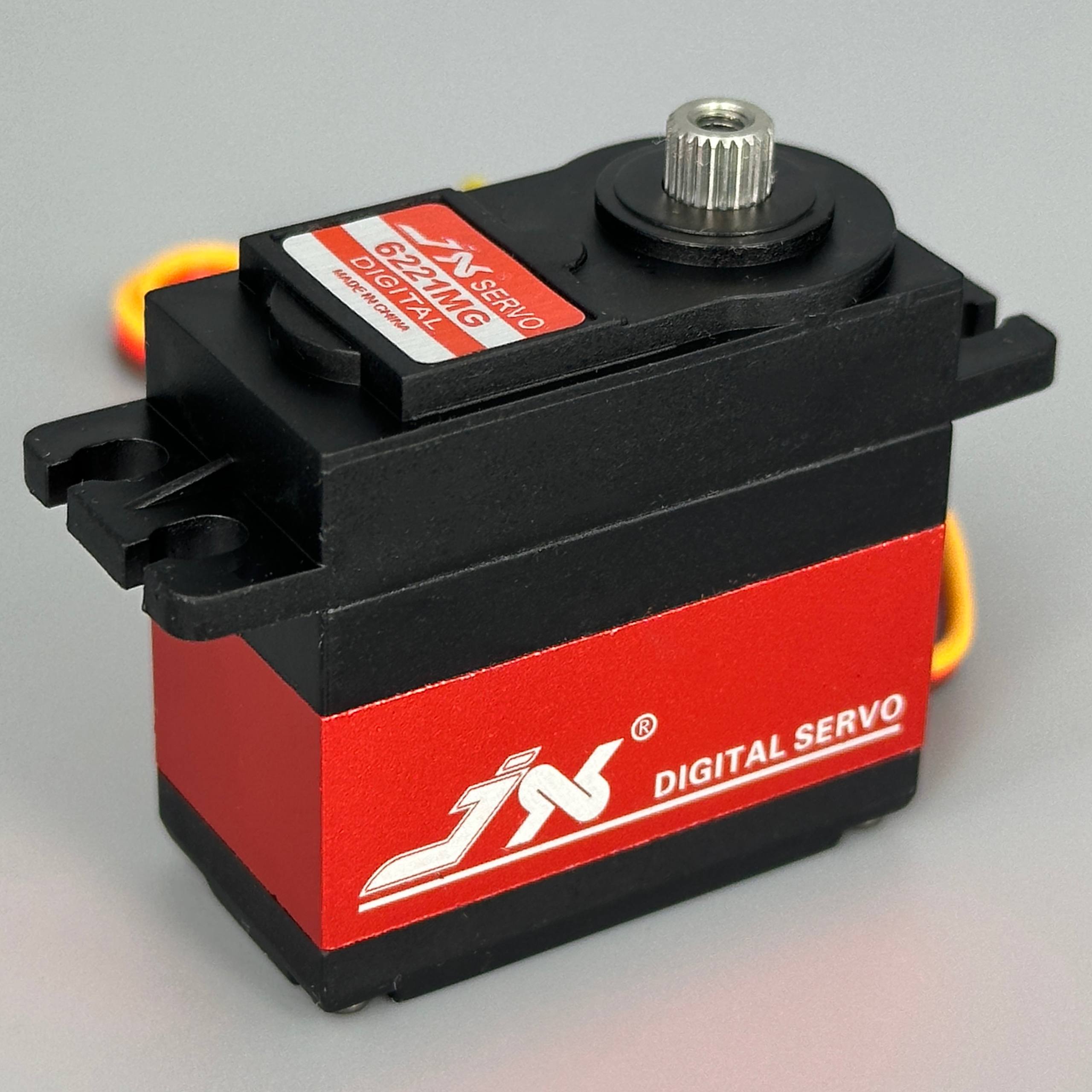

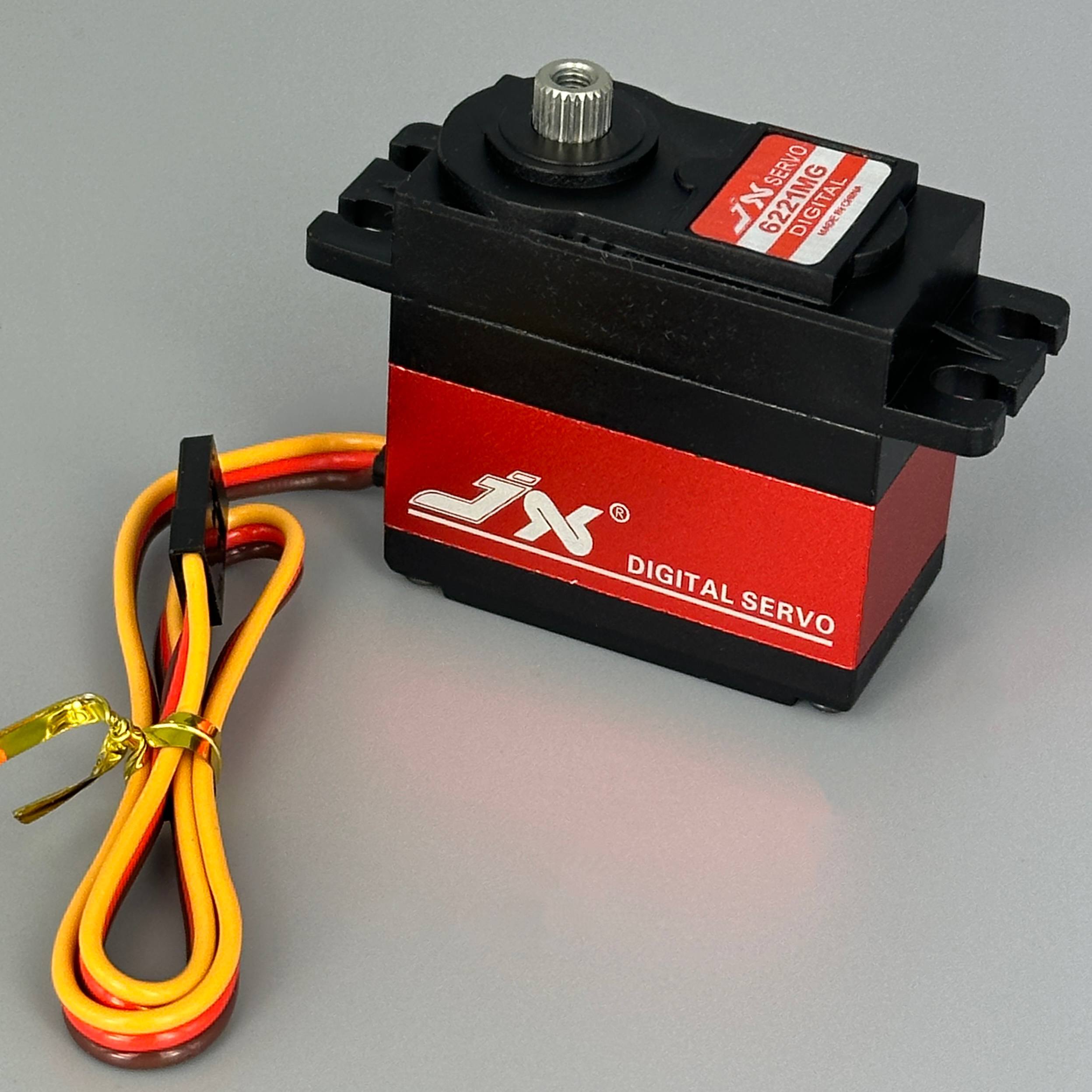

Сервопривод JX Servo PDI-6221MG Metal Gear digital

Мощность и надёжность в компактном корпусе

JX Servo PDI-6221MG — цифровой сервопривод с металлической передачей, созданный для моделей, требующих высокого усилия без компромиссов по скорости отклика. Это выбор пилотов, которые собирают гоночные кары, краулеры и сложные авиамодели, где точность позиционирования и удержание под нагрузкой критичны.

Конструкция для длительной эксплуатации

Тайваньские алюминиевые шестерни с твердым анодированием, двойные шариковые подшипники на выходном валу, ЧПУ-алюминиевый корпус — это набор компонентов, который обеспечивает стабильность на протяжении сотен циклов. Стандартный железный сердечник мотора демонстрирует линейную характеристику крутящего момента.

Параметры под вашу схему питания

При 4.8 В устройство выдаёт 17.25 кг/см усилия с временем отклика 0.18 сек/60°. При максимальных 6 В — уже 20.32 кг/см и 0.16 сек/60°. Мёртвая зона всего 2 мкс говорит о цифровой обработке сигнала без микровибраций. Частота обновления 330 Гц позволяет следить за командами с микросекундной точностью.

Применение

Стандартный корпус (40.5 × 20.2 × 38 мм, 62 гр) и JR-коннектор делают сервопривод универсальным решением для 1/10 и 1/8 масштабных моделей, средних дронов с механическими управляющими поверхностями, а также для инженерных проектов, где нужна надёжная механика без высокого напряжения. Вал с 25-зубьевым шпицем совместим с большинством стандартных сервороги.

Цифровой контроль и удержание

В отличие от аналоговых сервоприводов, цифровой контроллер PDI-6221MG обеспечивает точное центрирование и стабильное удержание позиции под нагрузкой. Это особенно заметно при работе на шероховатых поверхностях или под вибрацией.

Характеристики

• Модель: JX Servo PDI-6221MG
• Рабочее напряжение: 4.8–6.6 В
• Усилие (момент): 17.25 кг/см (4.8 В), 20.32 кг/см (6 В)
• Скорость: 0.18 сек/60° (4.8 В), 0.16 сек/60° (6 В)
• Мёртвая зона: 2 мкс
• Рабочая частота: 1520 мкс / 330 Гц

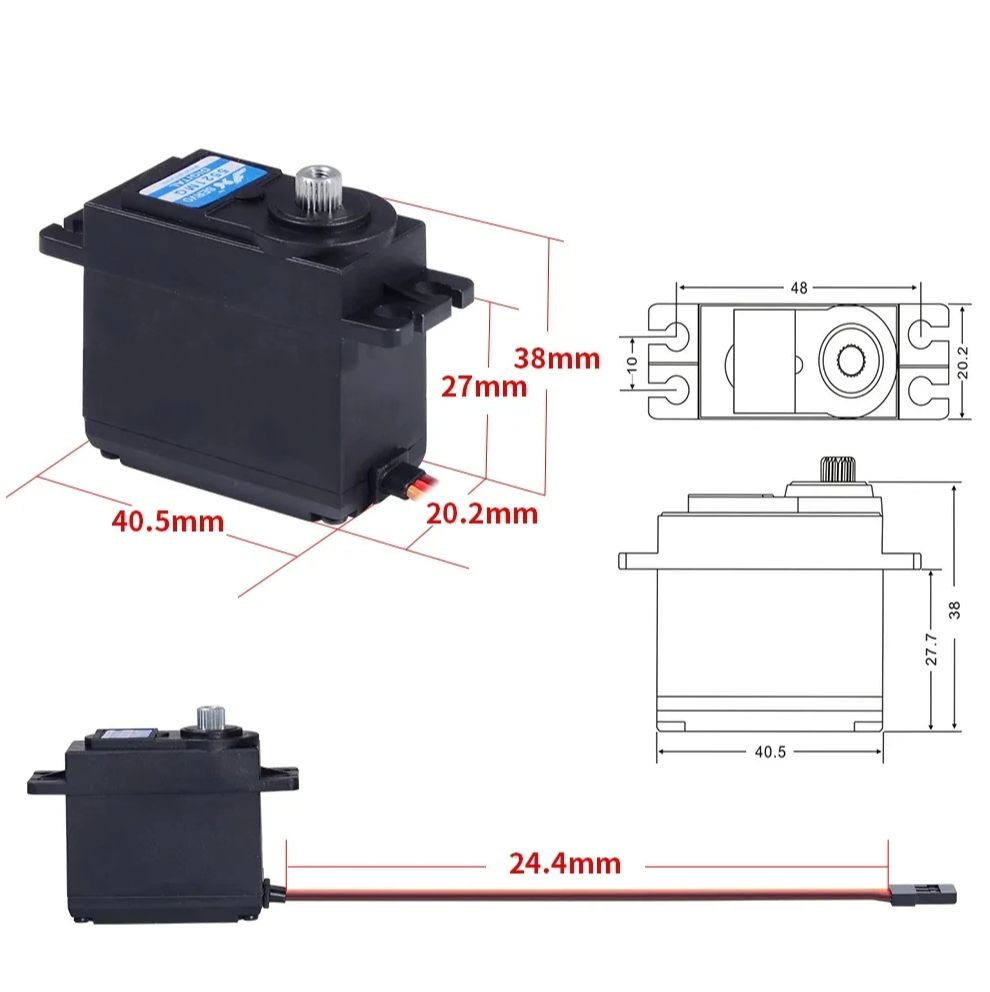

• Размеры: 40.5 × 20.2 × 38 мм
• Вес: 62 гр.
• Длина провода: 265 мм (JR-коннектор)
• Моторная секция: стандартный железный сердечник
• Передача: металлические шестерни с твердым анодированием, изготовленные на Тайване
• Шлицы вала: 25T (совместимость Futaba)
• Подшипники: двойные шариковые (2BB)
• Максимальный диапазон импульса: 900–2100 мкс
• Корпус: ЧПУ-алюминиевый средний корпус

Комплект поставки

1. Сервопривод PDI-6221MG

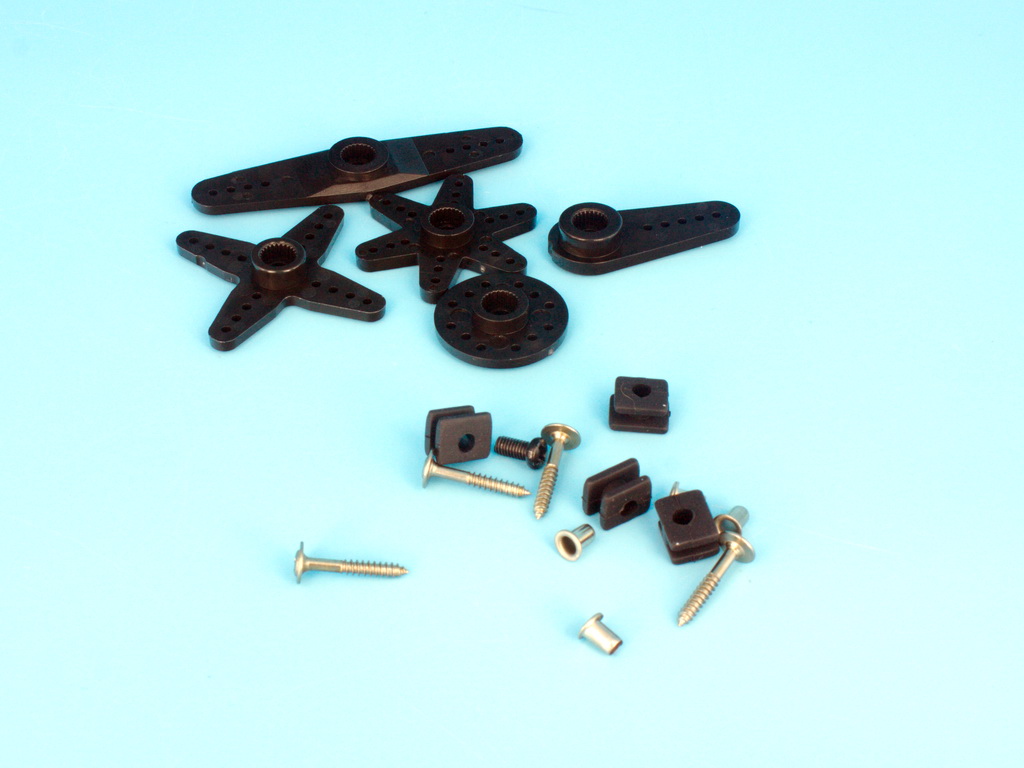

2. Комплект деталей (серворога, винты и крепёж)

Примечание: перед первым подключением убедитесь в полярности питания (чёрный провод — минус, красный — плюс). Совместим со стандартными каналами управления RC-аппаратуры.
