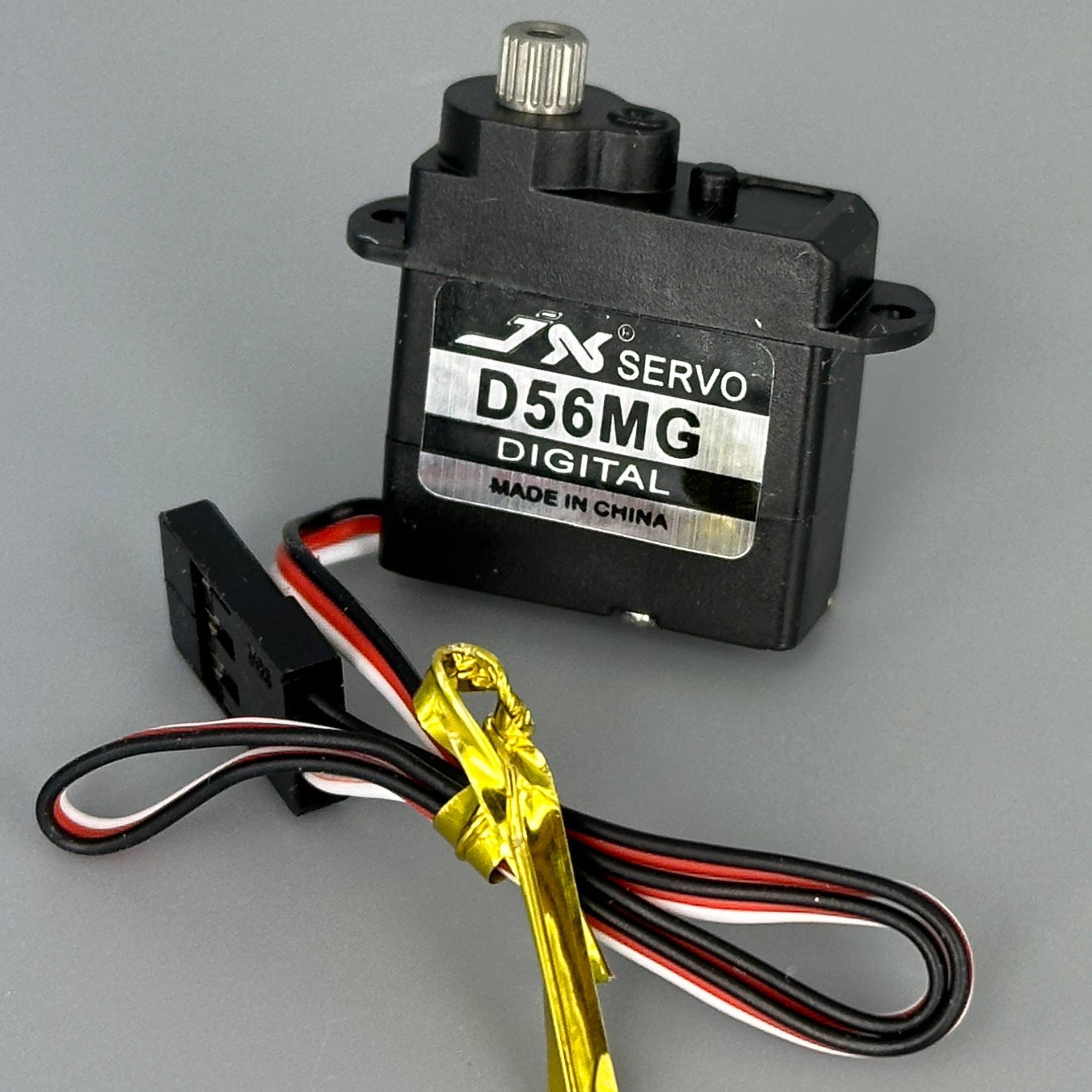

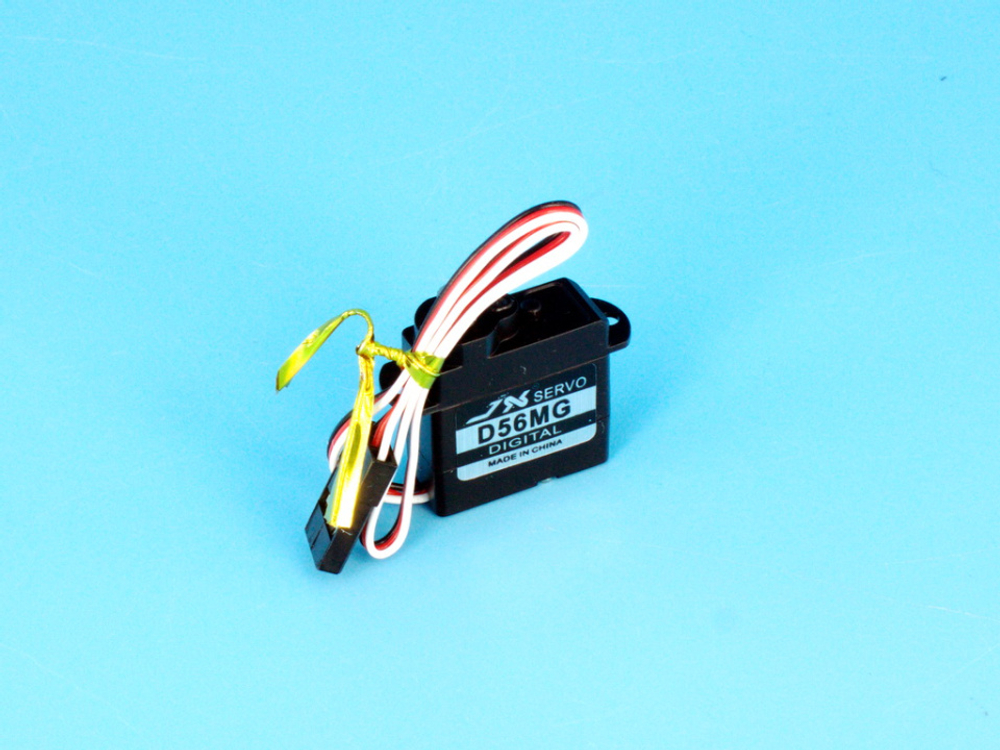

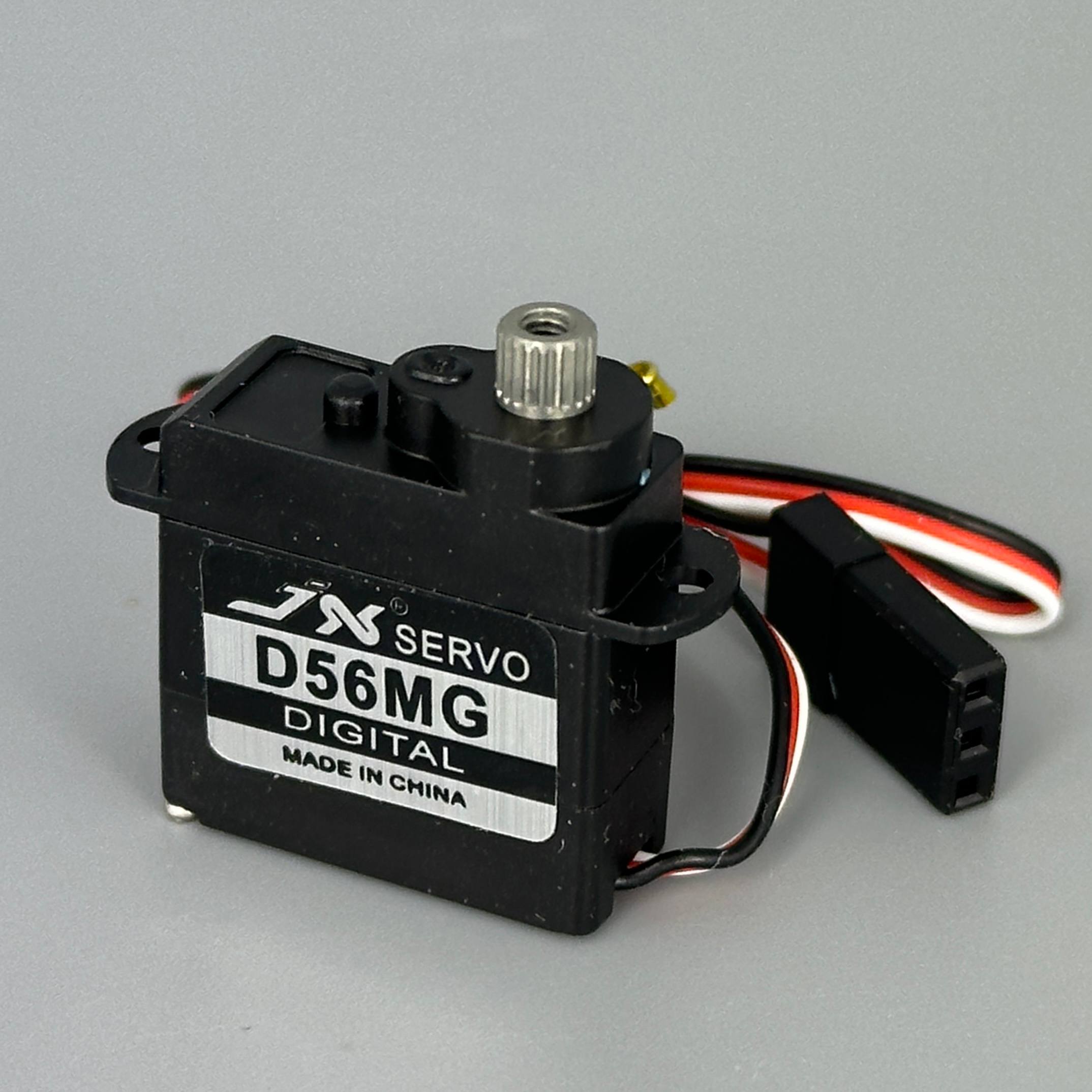

Сервопривод JX Servo PDI-D56MG Coreless Metal Gear digital

Компактный цифровой сервопривод для микроскопических аппаратов

JX Servo PDI-D56MG — ультралёгкий микросервопривод весом всего 5.6 граммов с цифровым управлением и металлическим редуктором. Предназначен для миниатюрных беспилотников, планеров, DLG-моделей, микровертолётов и роботов, где критична каждая грамма веса, а надёжность передачи управления — приоритет. Корпус сервопривода компактен (19.8 × 8.2 × 20 мм), кабель длиной 150 мм идеально подходит для очень тесных компоновок.

Питание от одной ячейки LiPo

Сервопривод рассчитан на напряжение 3.7–5.5 В, что делает его идеальным выбором для питания от батареи 1S LiPo. На номинальном напряжении 3.7 В момент составляет 0.58 кг/см и скорость отклика 0.13 сек/60°. При повышении напряжения до 5.5 В момент растёт до 0.89 кг/см, а время срабатывания сокращается до 0.1 сек/60°, что позволяет использовать сервопривод на летающих моделях, требующих активного управления и быстрого отклика.

Бесколлекторный мотор с металлическим редуктором

Конструкция с корпусом coreless (без железного сердечника) обеспечивает лучшее соотношение мощности к весу и высокую надёжность в длительной эксплуатации. Металлические шестерни (20 зубьев) выдерживают нагрузки, типичные для активного полёта на микро-дронах. Мёртвая зона 2 мкс и цифровое управление гарантируют минимальный люфт и точность позиционирования.

Стандартная совместимость

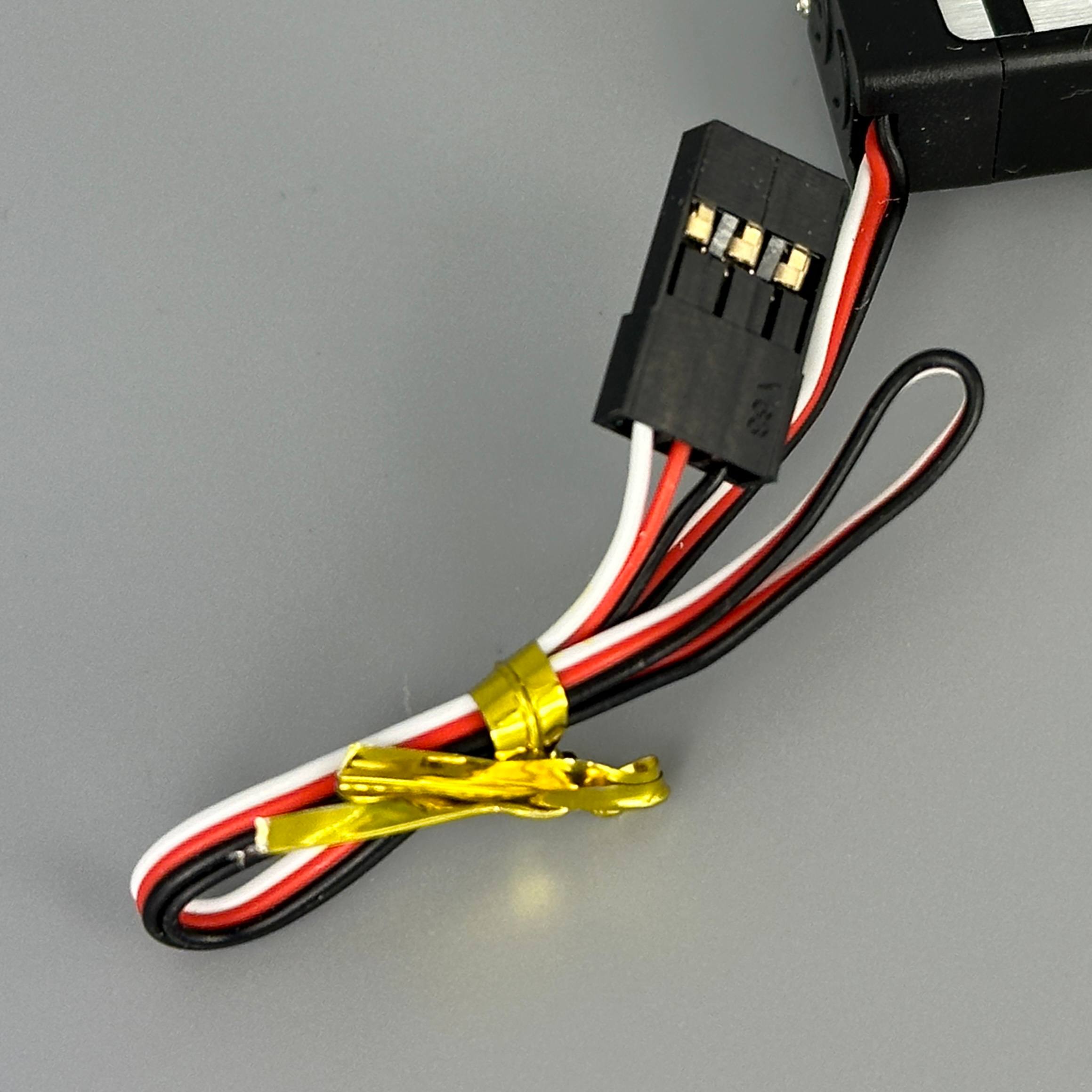

Разъём JR позволяет использовать сервопривод с приёмниками Futaba, Hitec, Sanwa и другими совместимыми системами управления. Отсутствие адаптеров при установке упрощает интеграцию в имеющиеся системы.

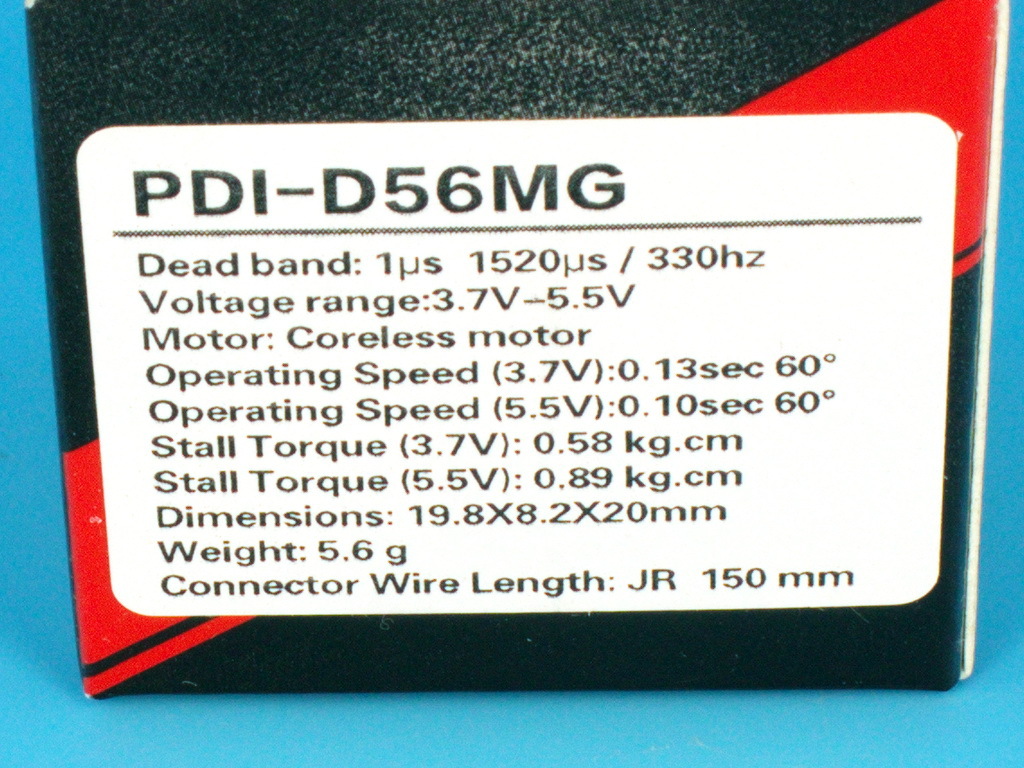

Характеристики

• Тип мотора: бесколлекторный (coreless)
• Тип редуктора: металлический
• Рабочее напряжение: 3.7–5.5 В
• Скорость (3.7 В): 0.13 сек/60°
• Скорость (4.2 В): 0.12 сек/60°
• Скорость (5.5 В): 0.1 сек/60°
• Усилие (момент) при 3.7 В: 0.58 кг/см
• Усилие (момент) при 4.2 В: 0.70 кг/см
• Усилие (момент) при 5.5 В: 0.89 кг/см
• Мёртвая зона: 2 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Угол поворота: 120°
• Вес: 5.6 г

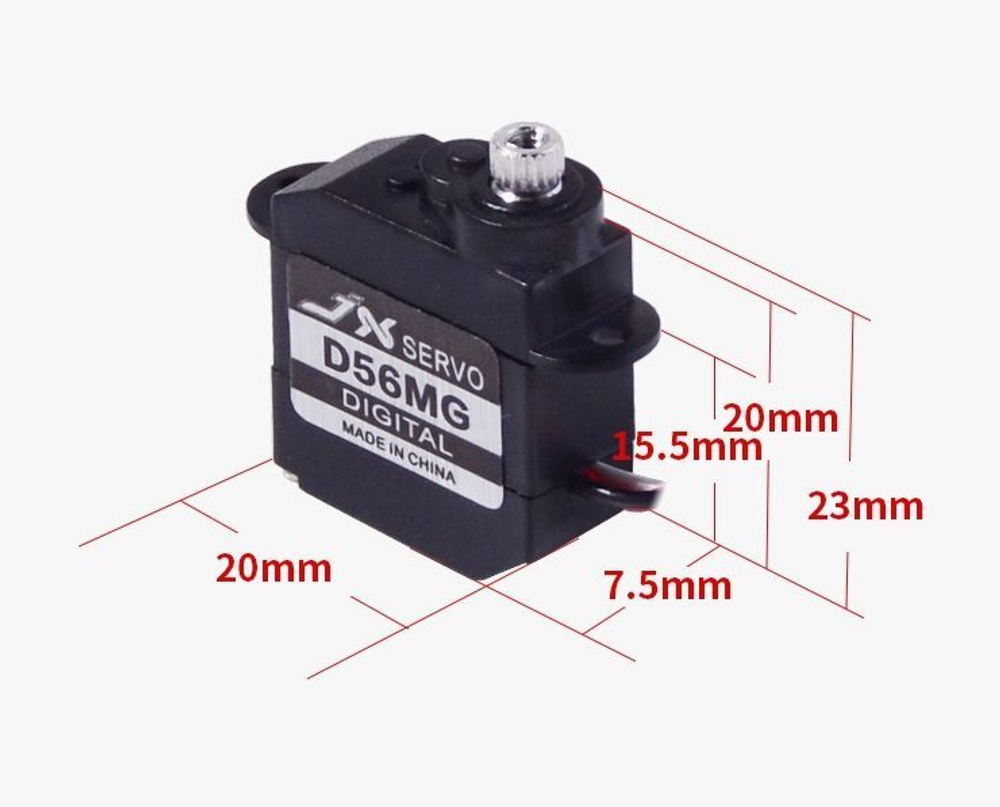

• Размеры: 19.8 × 8.2 × 20 мм
• Длина кабеля: 150 мм
• Разъём: JR (совместим с Futaba, Hitec, Sanwa)
• Количество зубьев: 20T

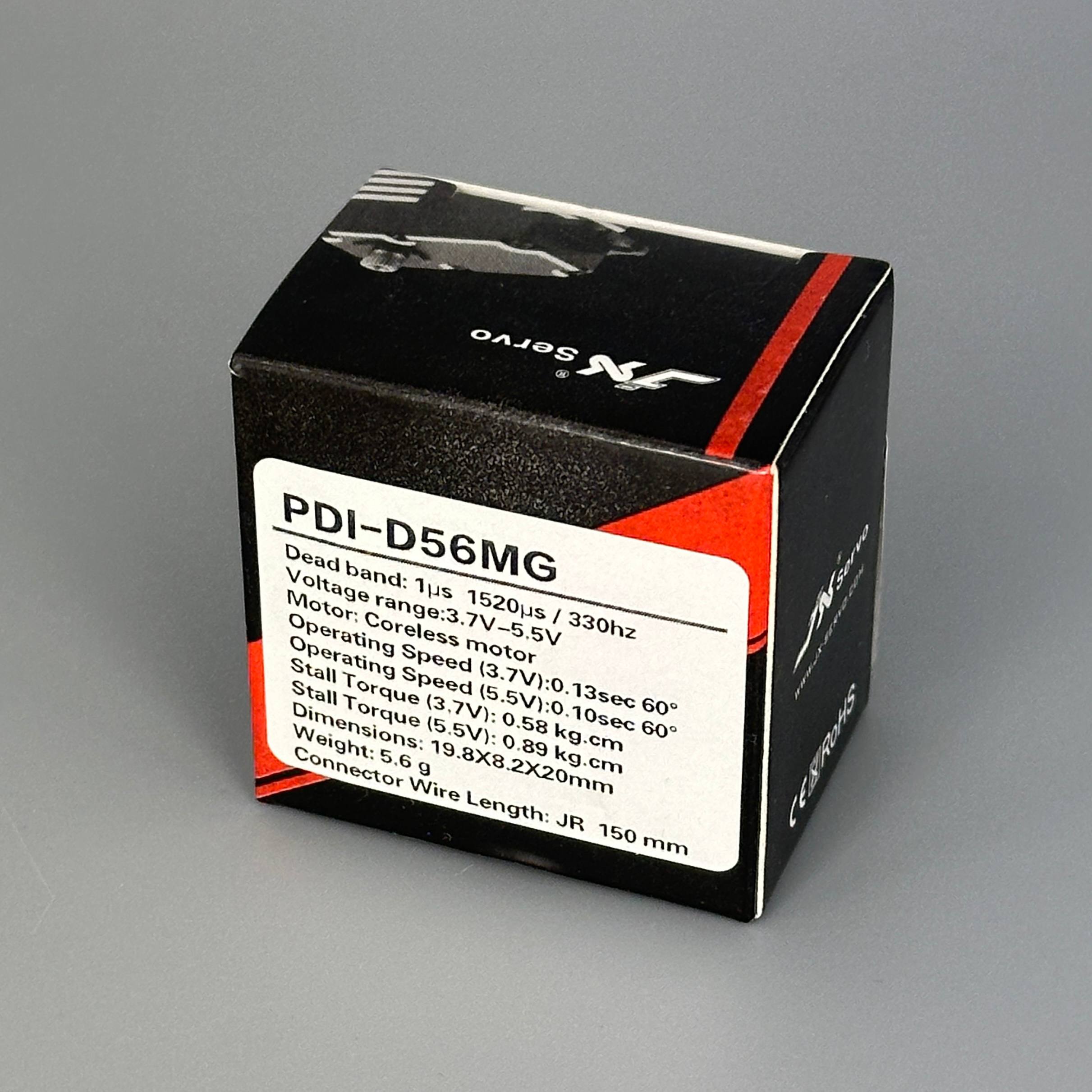

Комплект поставки

1. Цифровой сервопривод JX Servo PDI-D56MG

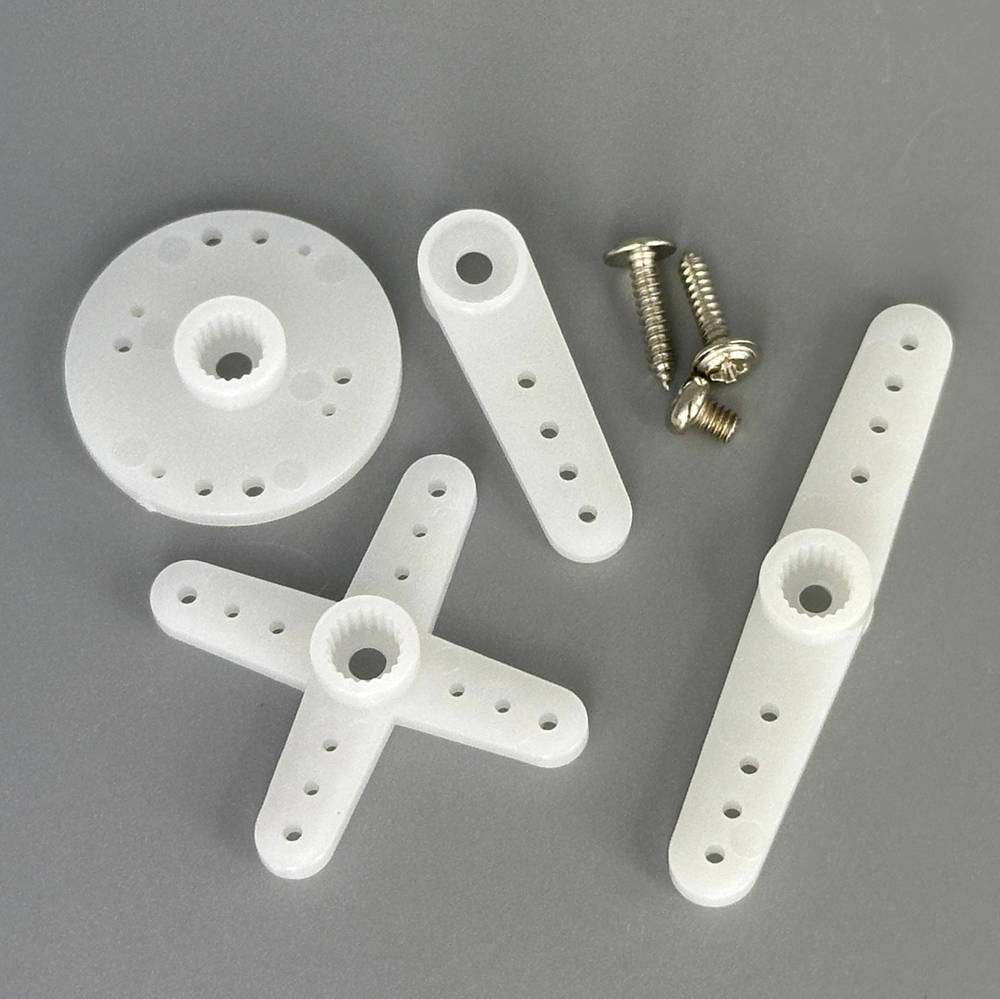

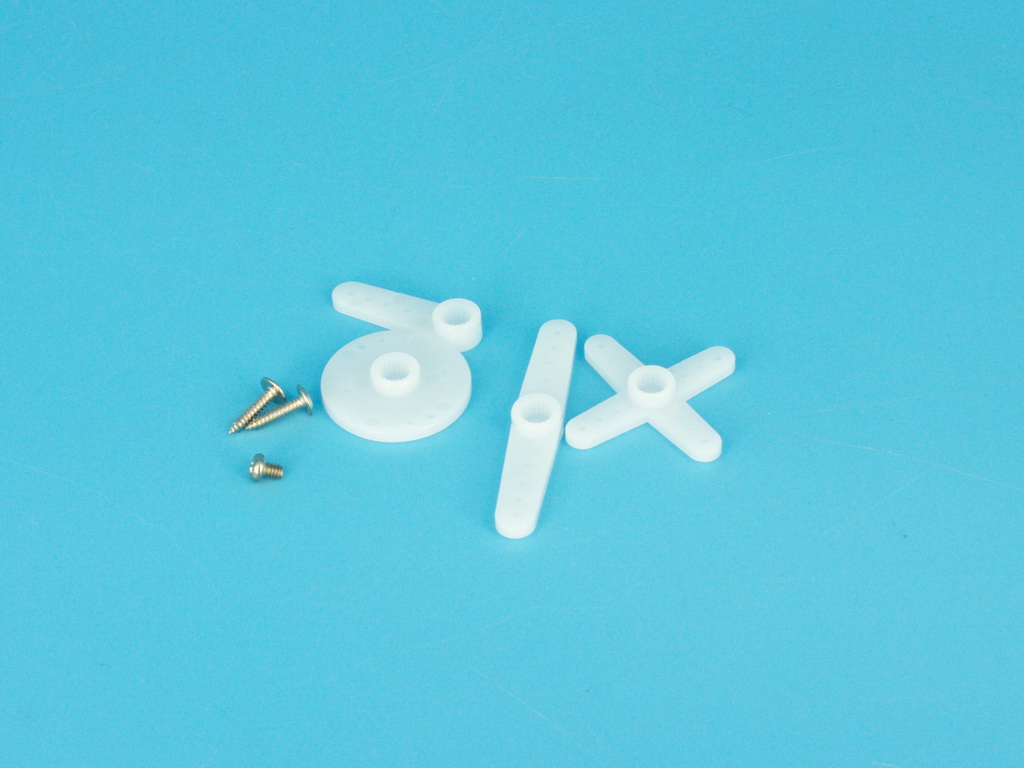

2. Комплект монтажных деталей и переходников

Сервопривод оптимален для питания от батареи 1S LiPo (3.7 В). При использовании повышенного напряжения (до 5.5 В) производительность возрастает.
