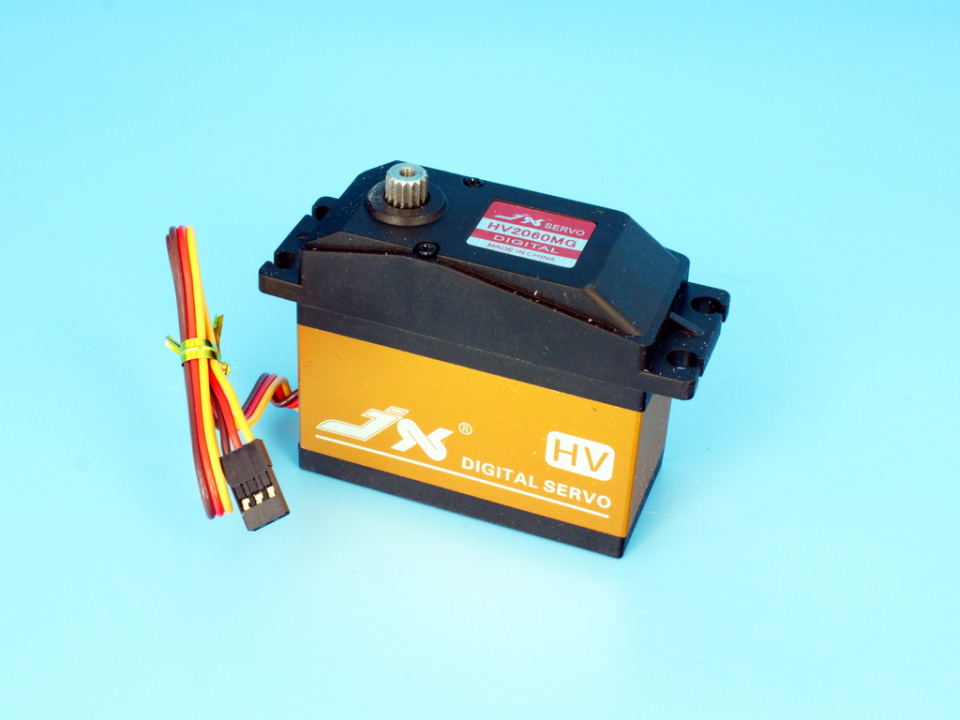

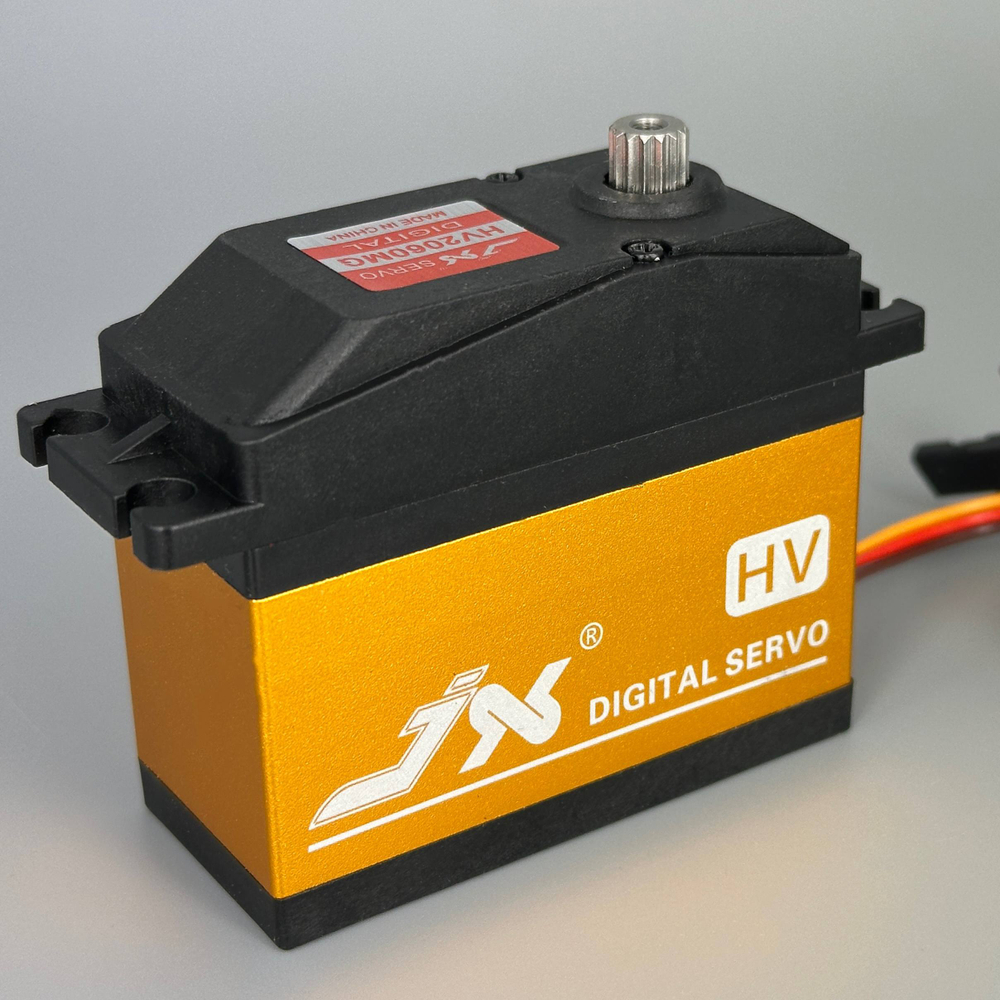

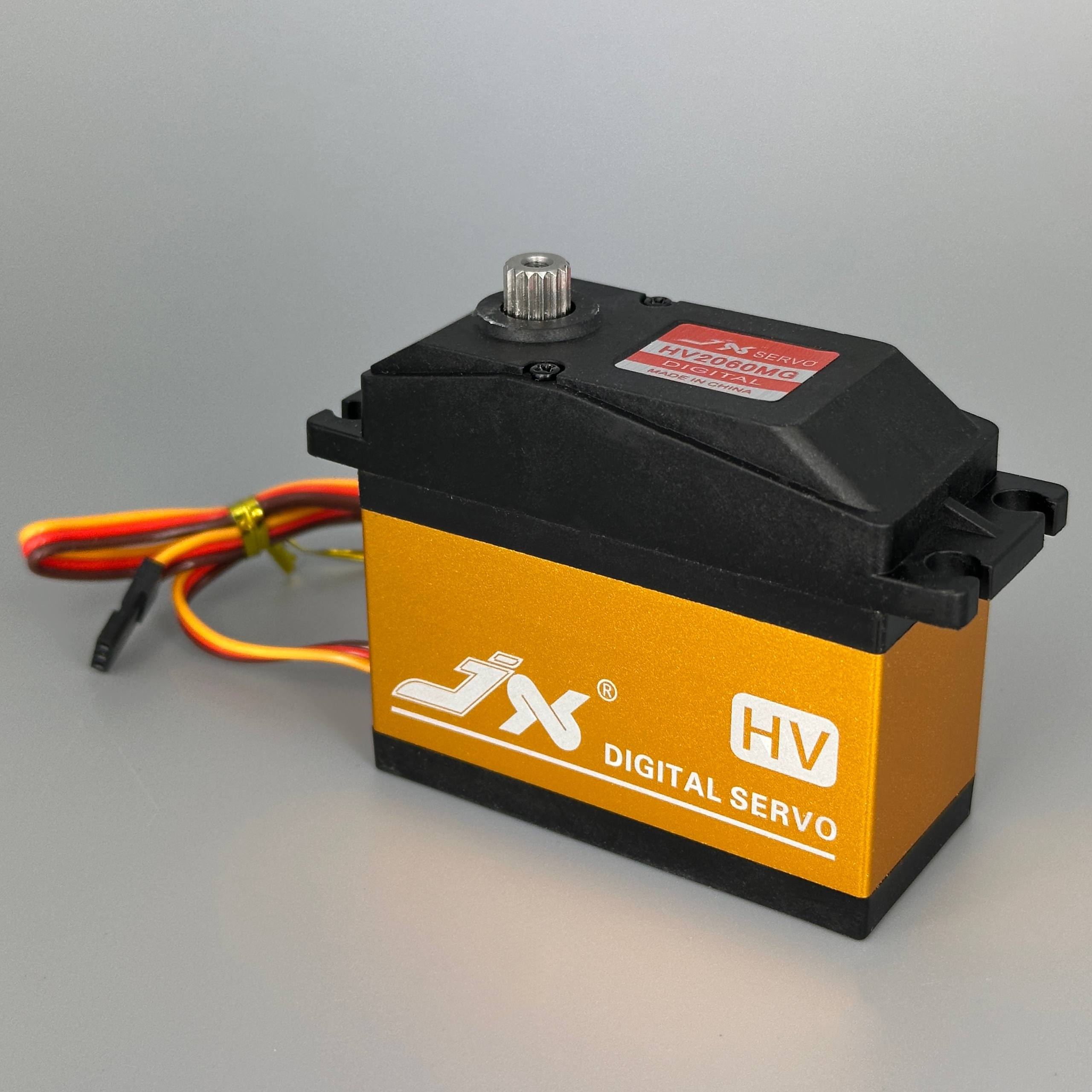

Сервопривод JX Servo PDI-HV2060MG HV Metal Gear digital

Высокомощный сервопривод для масштабных моделей

JX Servo PDI-HV2060MG — высоковольтный цифровой сервопривод для моделей масштаба 1/5. Он разработан для применений, требующих высокого крутящего момента и надёжности: РУ-автомобили, вертолёты, лодки, роботы. При работе от 7,4 В развивает крутящий момент 62 кг·см, обеспечивая мощное управление даже при больших нагрузках.

Конструкция и материалы

Корпус сервопривода выполнен из алюминия с радиаторной средней частью для эффективного охлаждения. Шестерни изготовлены из высокопрочного алюминия с твёрдым анодированием, что обеспечивает устойчивость к износу. Двойной шариковый подшипник на выходном валу гарантирует плавное движение и долговечность. Щёточный двигатель с железным сердечником обеспечивает стабильную производительность в широком диапазоне нагрузок.

Скорость и точность

При напряжении 6 В сервопривод отклоняется за 0,15 сек/60°, при 7,4 В — за 0,13 сек/60°. Мёртвая зона составляет 4 микросекунды, обеспечивая точное позиционирование. Рабочая частота 330 Гц позволяет быстро и чётко реагировать на команды управления.

Питание и совместимость

Сервопривод работает от батареи 6–7,4 В (2S LiPo или эквивалент). Коннектор JR совместим с большинством стандартных приёмников (Futaba, Hitec, Sanwa, GWS и др.). Кабель длиной 265 мм обеспечивает удобство монтажа в моделях разного размера.

Применение

PDI-HV2060MG подходит для управления рулём (курс, крен) в масштабных моделях с повышенными требованиями к крутящему моменту: бензиновые РУ-автомобили 1/5, тяжёлые робо-платформы, морские модели. Универсальный набор рогов (4-рычажный, одно-рычажный, круглый) позволяет адаптировать сервопривод под разные механизмы.

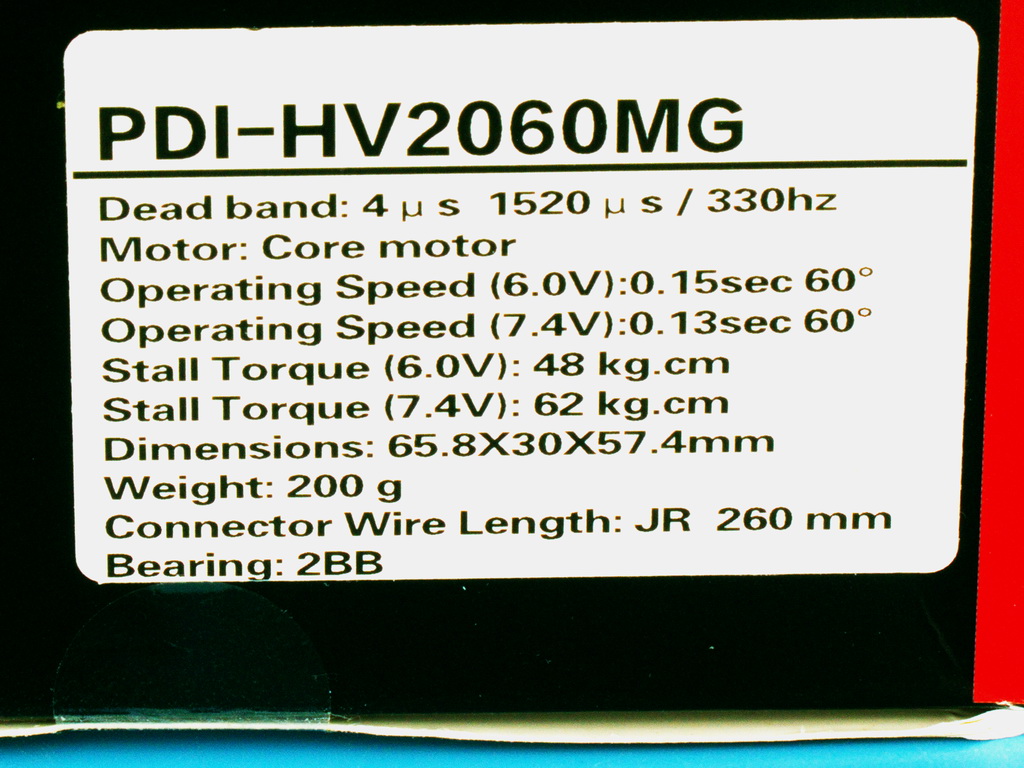

Характеристики

• Тип: цифровой сервопривод с металлическими шестернями
• Рабочее напряжение: 6–7,4 В
• Максимальный крутящий момент (6 В): 48 кг·см
• Максимальный крутящий момент (7,4 В): 62 кг·см
• Скорость отклика (6 В): 0,15 сек/60°
• Скорость отклика (7,4 В): 0,13 сек/60°
• Мёртвая зона: 4 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Материал шестерней: металл (алюминий с твёрдым анодированием)
• Двигатель: щёточный с железным сердечником
• Подшипники: двойной шариковый подшипник (2BB)
• Угол управления: 120°
• Зубья шестерни: 15T
• Вес: 200 г

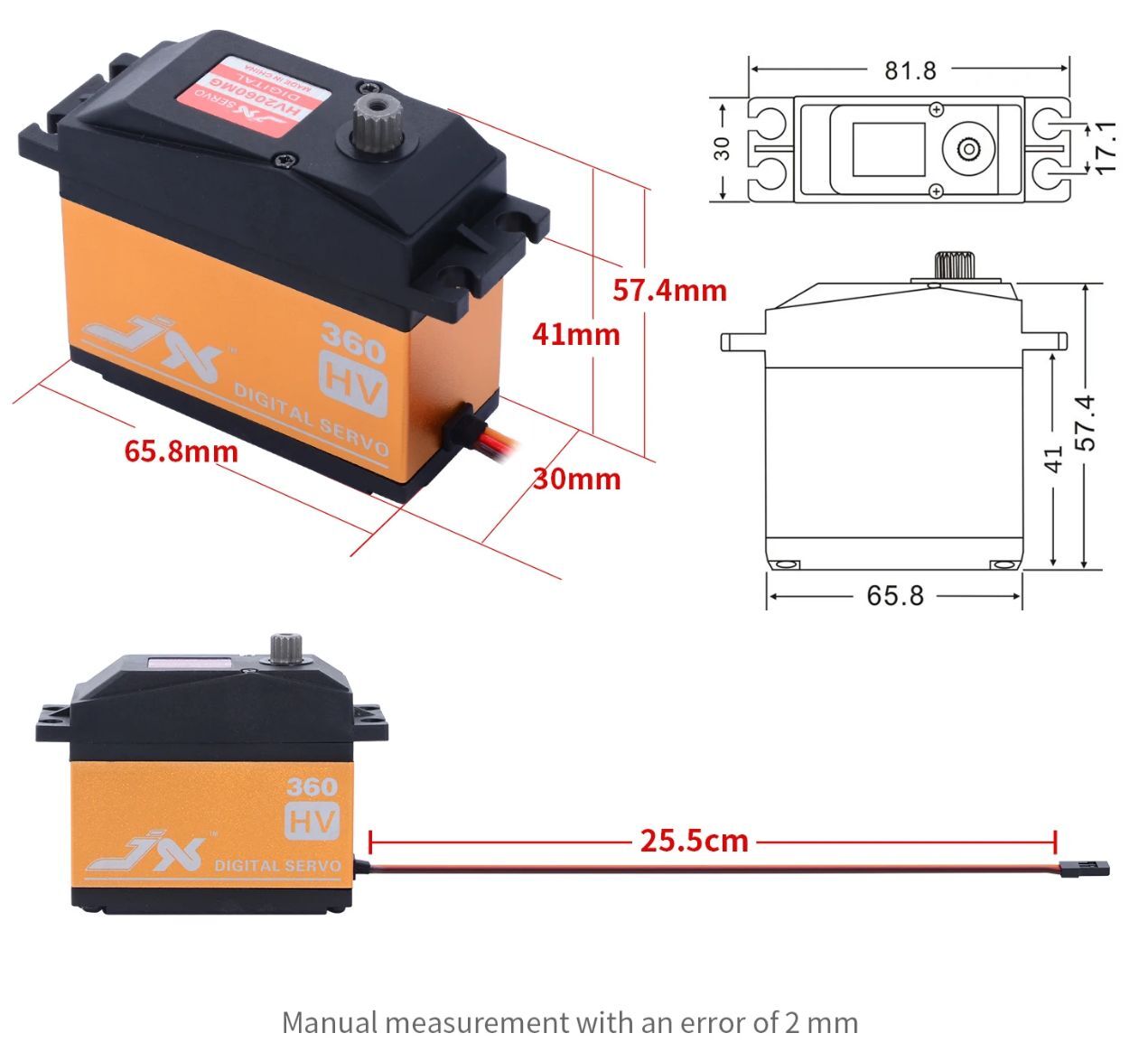

• Размеры: 65,8 × 30,2 × 57,4 мм

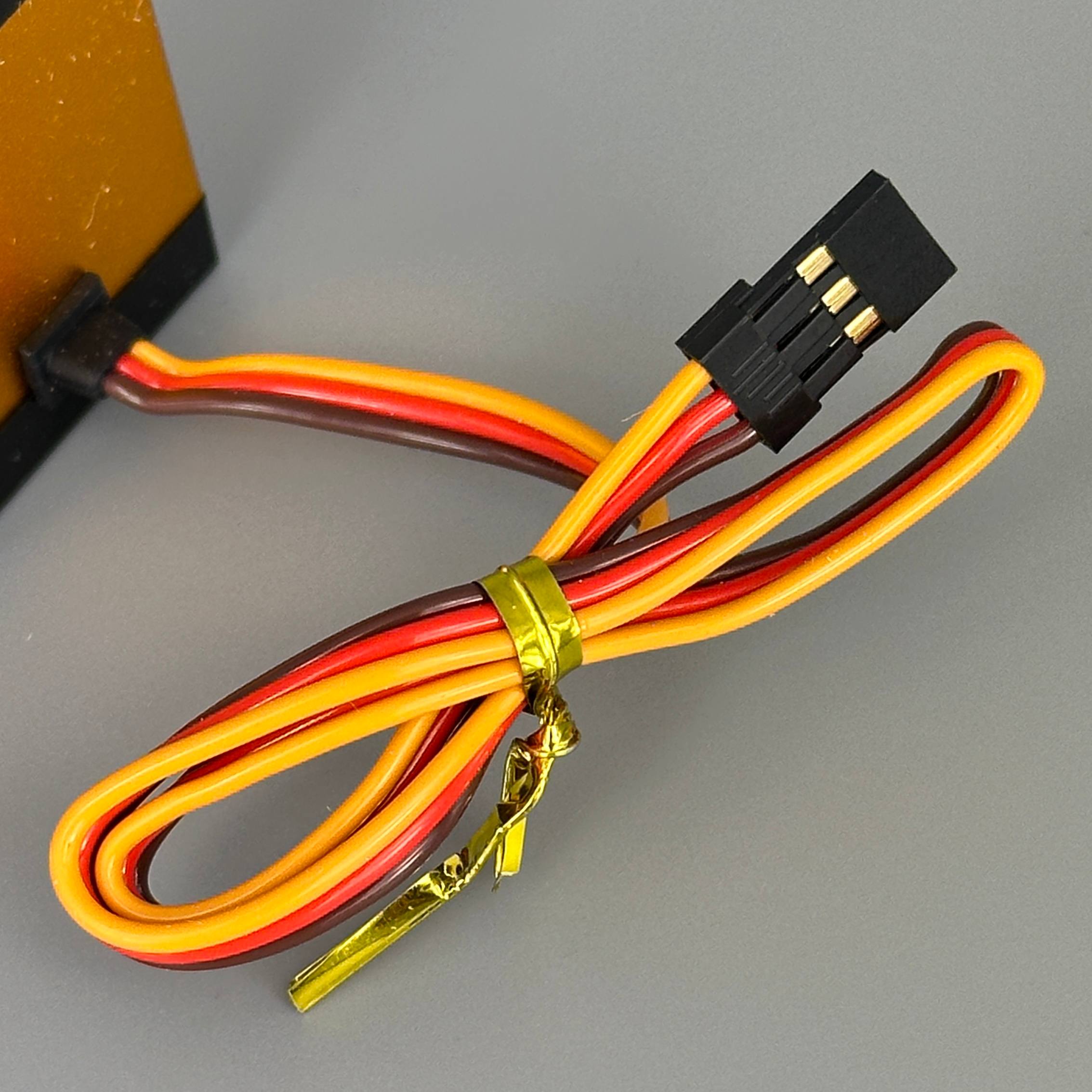

• Длина провода: 265 мм (коннектор JR)
• Цвет провода: коричневый (−), красный (+), оранжевый (сигнал)
• Диапазон рабочей температуры: −20 до +60 °C
• Назначение: модели масштаба 1/5 (РУ-автомобили, вертолёты, лодки, роботы)

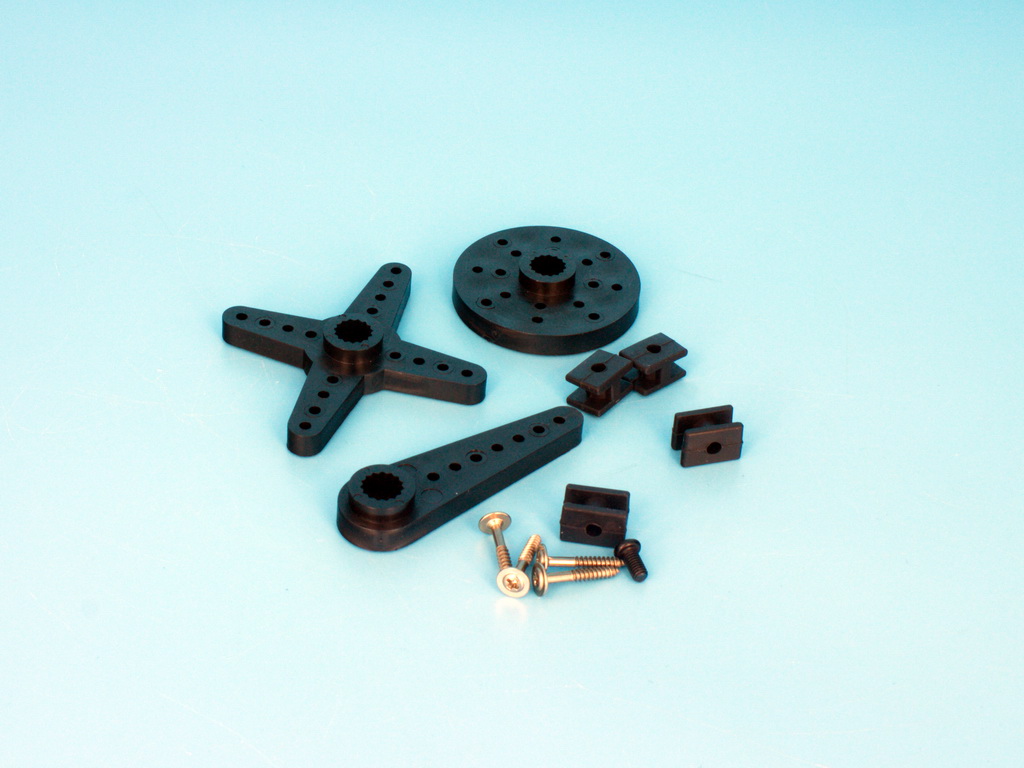

Комплект поставки

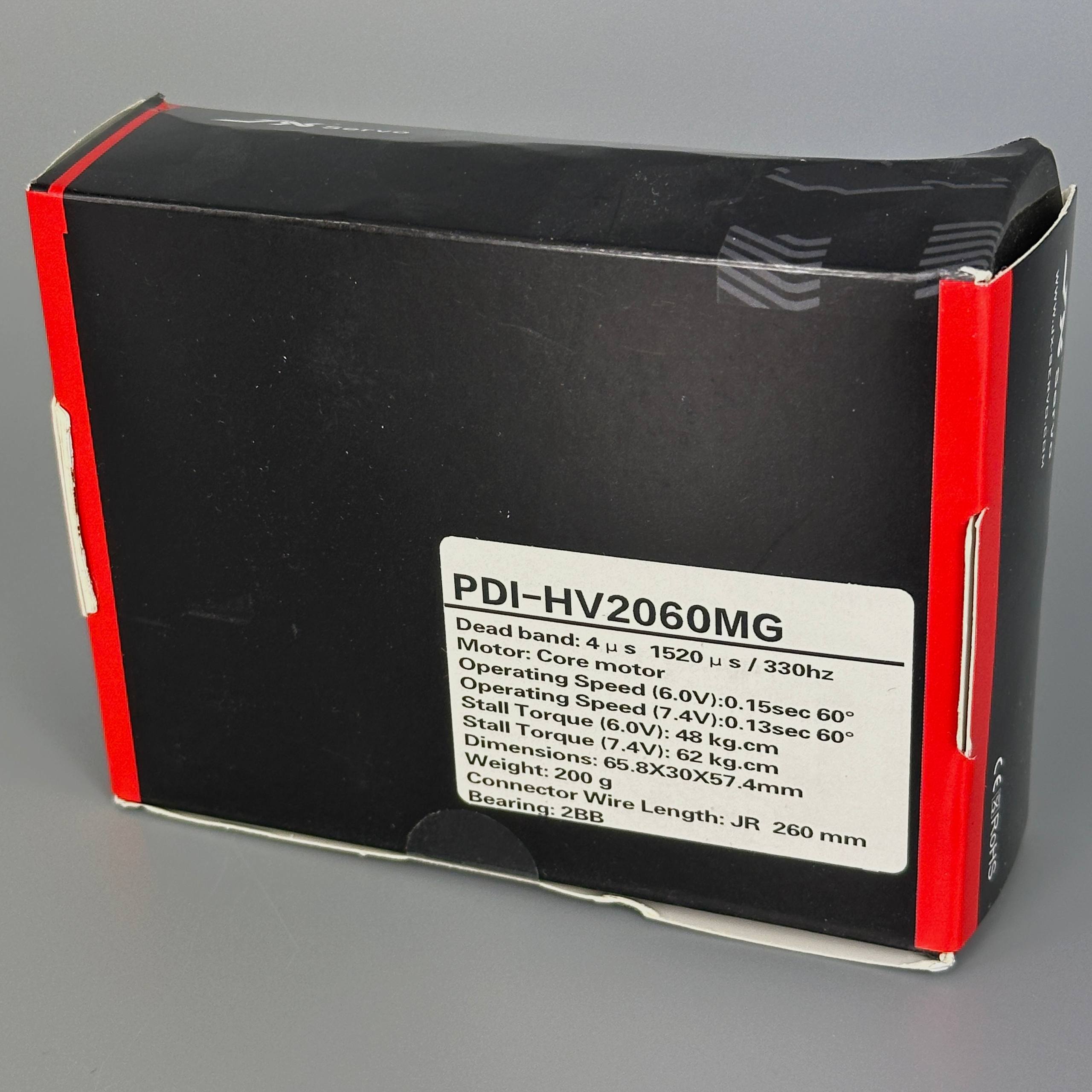

1. Цифровой сервопривод JX Servo PDI-HV2060MG

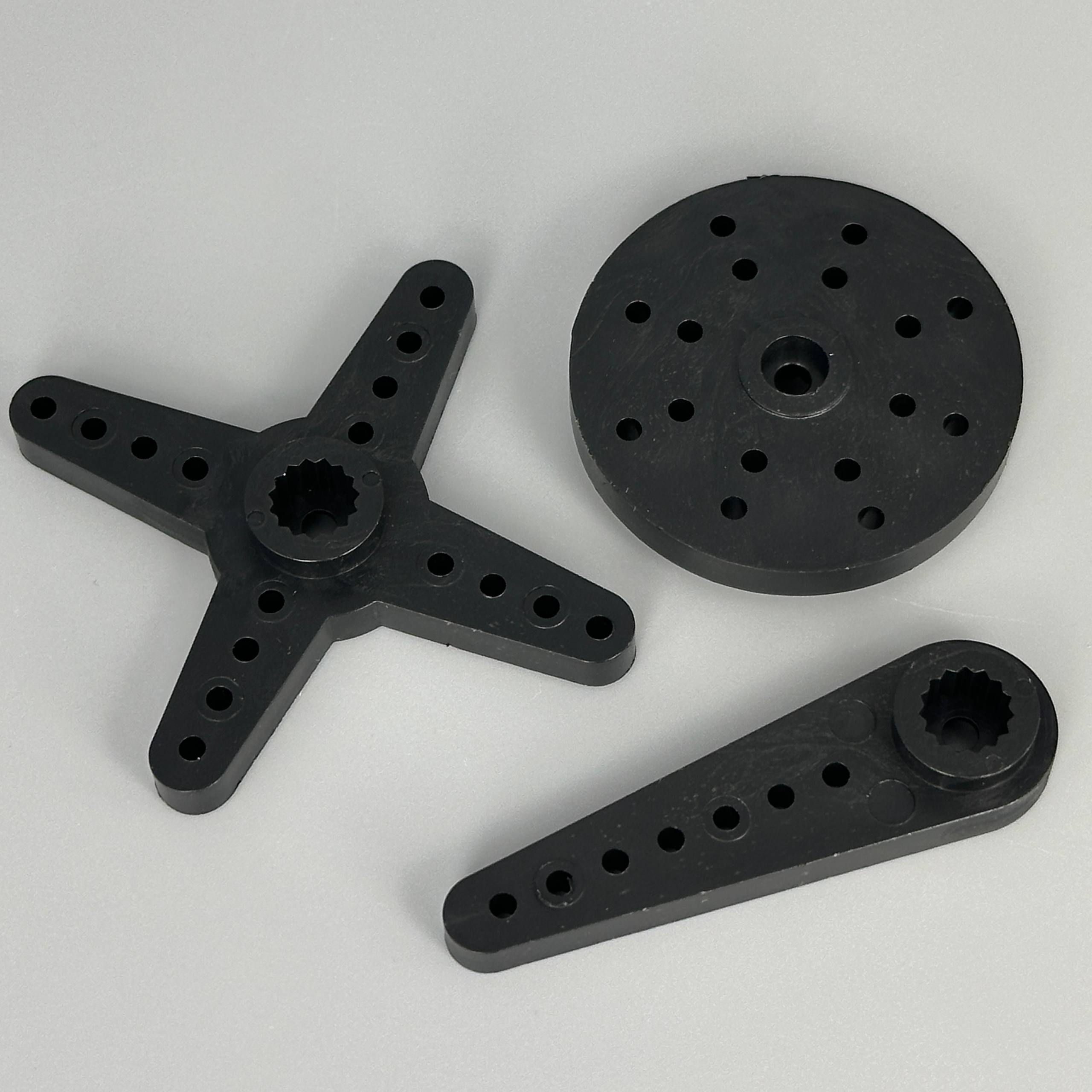

2. Рог сервопривода 4-рычажный
3. Рог сервопривода одно-рычажный
4. Круглый рог сервопривода

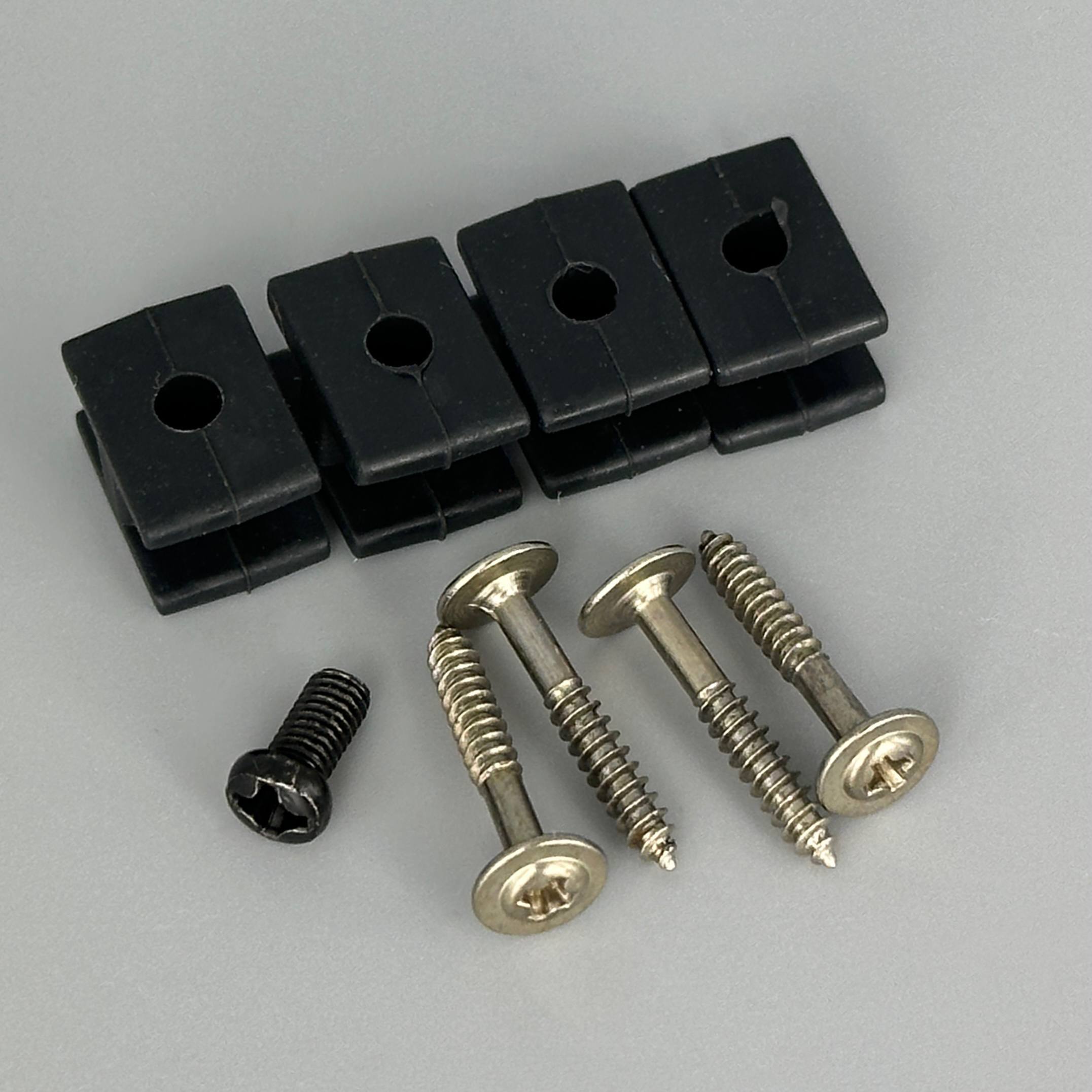

5. Резиновые демпферы (4 шт) с латунными втулками
6. Монтажные винты (4 шт)
7. Монтажный болт для установки рога на вал
8. Аксессуары в комплектации

Внимание: подключайте сервопривод в соответствии с полярностью кабеля (коричневый — масса, красный — питание, оранжевый — сигнал) для предотвращения повреждения электроники.
