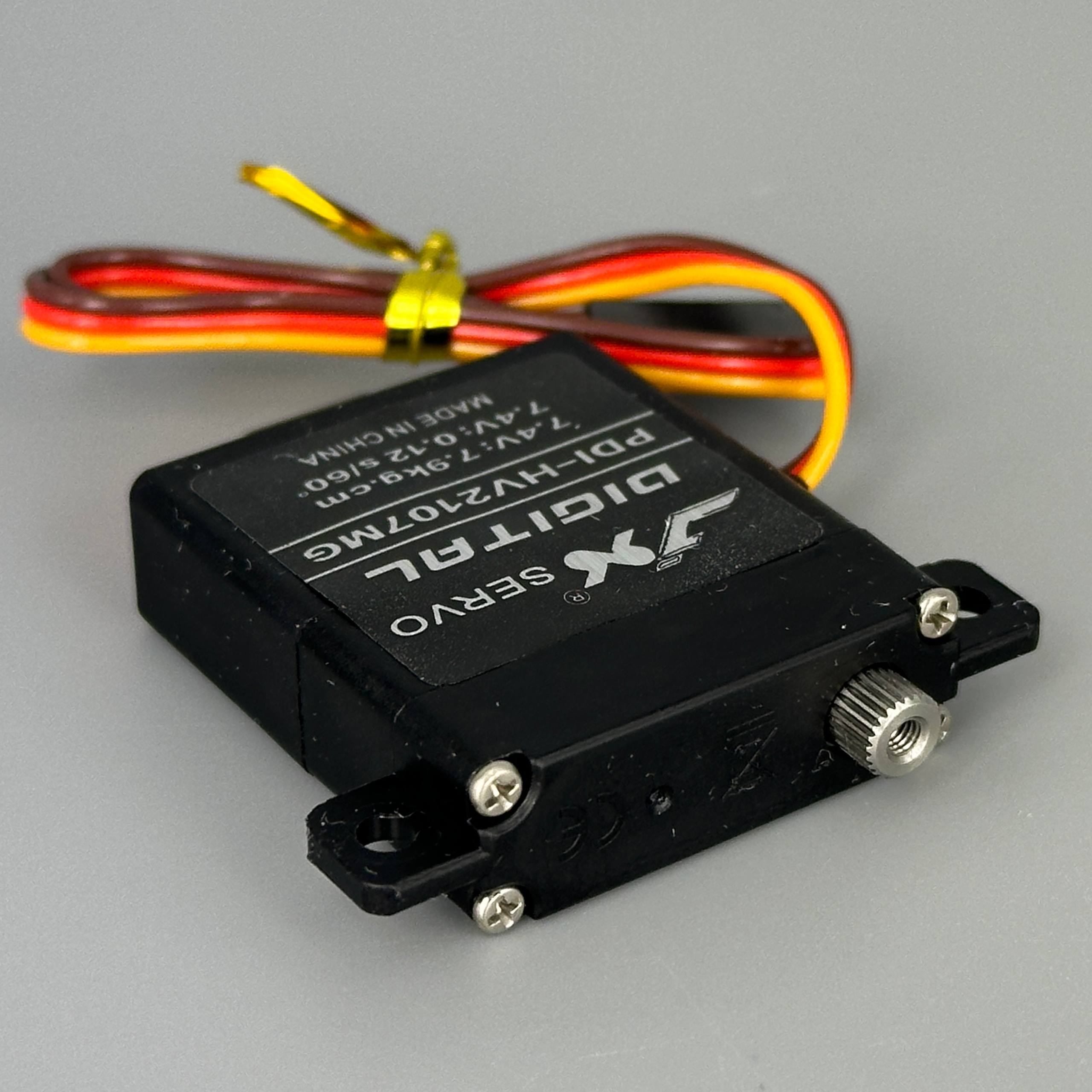

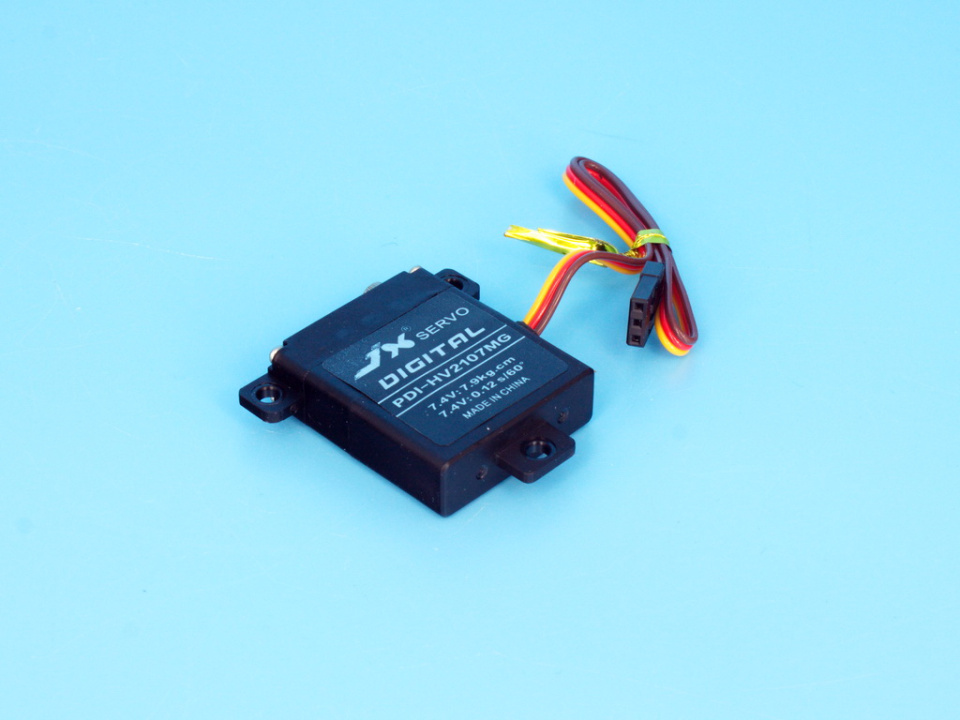

Сервопривод JX Servo PDI-HV2107MG HV Metal Gear digital

Назначение

Универсальный цифровой сервопривод для малых и средних радиоуправляемых летательных аппаратов, вертолётов, наземных моделей и катеров. Оптимальное соотношение скорости, усилия и компактных размеров делает его популярным среди RC-энтузиастов.

Конструкция и качество

Сервопривод построен на основе высокоточных алюминиевых шестерней с твёрдым анодированием и двойных шариковых подшипников. Корпус выполнен из CNC-обработанного алюминия, что обеспечивает долговечность и надёжность при нагрузках. Стандартные разъёмы JR/Futaba позволяют легко интегрироваться в любую систему управления.

Характеристики производительности

На напряжении 6 В сервопривод развивает усилие 6.8 кг/см при скорости 0.14 сек/60°. При питании 7.4 В параметры улучшаются: усилие достигает 7.9 кг/см, скорость — 0.12 сек/60°. Мёртвая зона 2 мкс обеспечивает точное позиционирование, а цифровая система управления гарантирует стабильность в различных условиях. Рабочая частота 330 Гц позволяет добиться плавного и отзывчивого управления.

Компактность и лёгкость

Весит всего 21 грамм при размерах 30 × 10 × 35.5 мм. Эти параметры особенно ценны для моделей с жёсткими требованиями к массе. Провод длиной 220 мм предоставляет гибкость при компоновке электроники на борту.

Рабочий диапазон

Сервопривод устойчив к широкому диапазону температур: от −10 до +60 °C, что позволяет использовать его как в холодных, так и в жарких условиях полёта или эксплуатации.

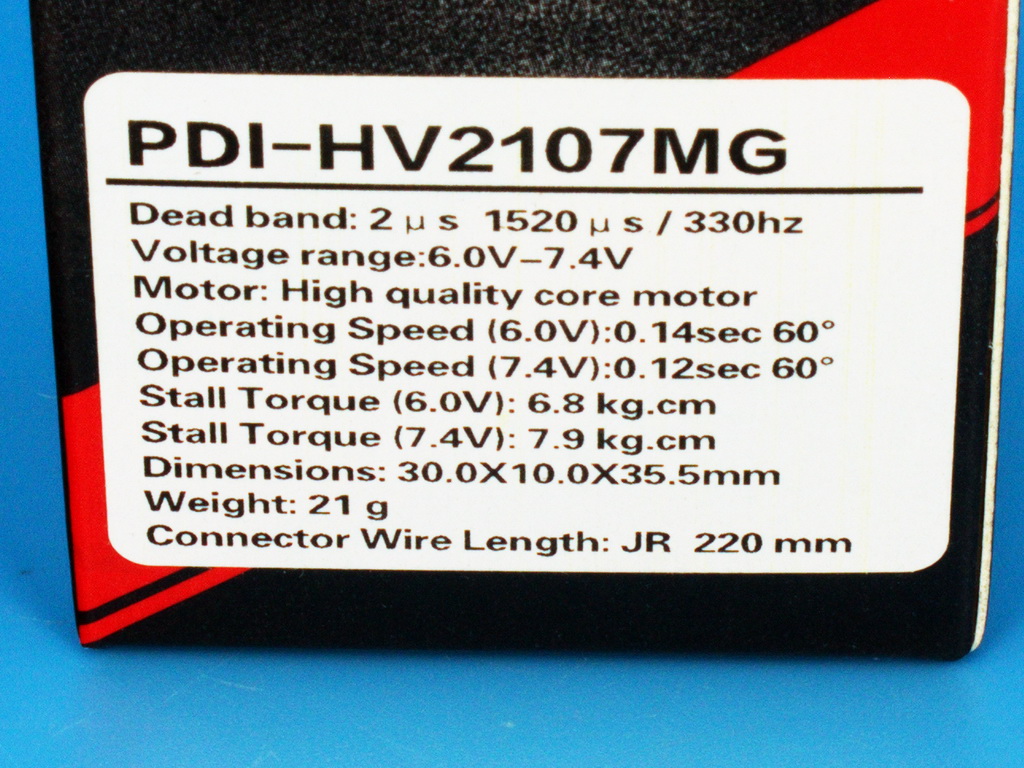

Характеристики

• Тип: цифровой сервопривод с металлическими шестернями
• Рабочее напряжение: 6–7.4 В постоянного тока
• Рабочая частота: 1520 мкс / 330 Гц
• Мёртвая зона: 2 мкс
• Система управления: импульсная широтная модуляция (PWM)
• Скорость на 6 В: 0.14 сек/60°
• Скорость на 7.4 В: 0.12 сек/60°
• Усилие на 6 В: 6.8 кг/см
• Усилие на 7.4 В: 7.9 кг/см
• Привод: прямой привод (Direct Drive)
• Вес: 21 гр.

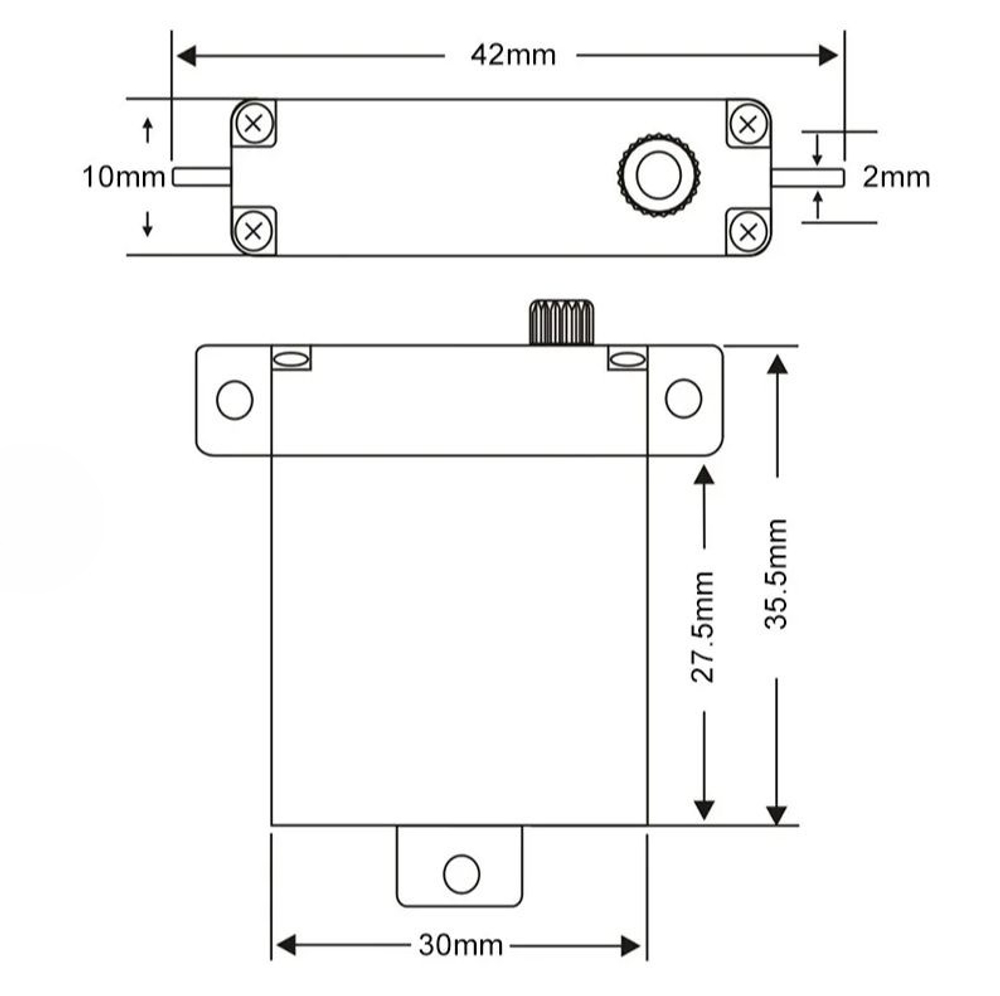

• Размеры: 30 × 10 × 35.5 мм

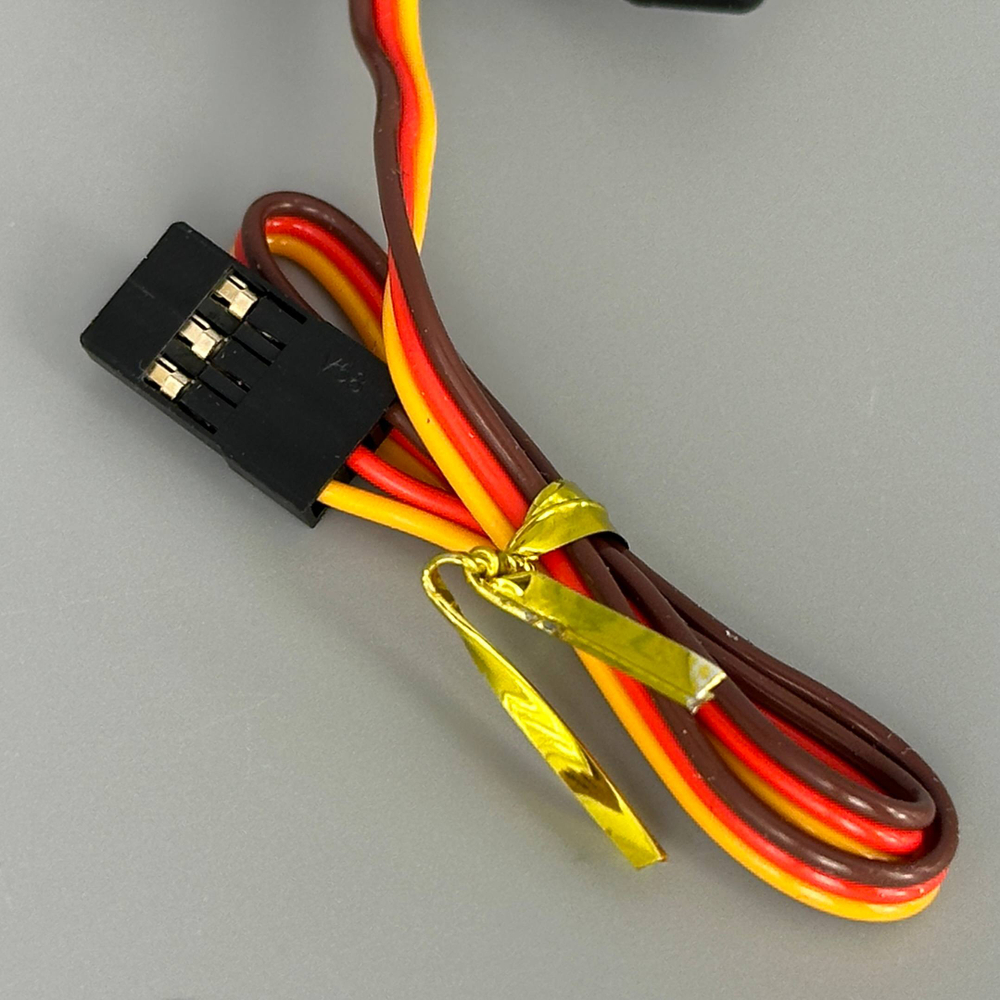

• Длина провода: 220 мм (JR/Futaba разъём)
• Подшипники: 2 шариковых подшипника (2BB)
• Зубьев на шестеренке: 25
• Диапазон рабочих температур: −10 до +60 °C
• Конструкция: анодированные алюминиевые шестерни высокой точности, корпус из CNC-обработанного алюминия

Комплект поставки

1. Сервопривод JX Servo PDI-HV2107MG

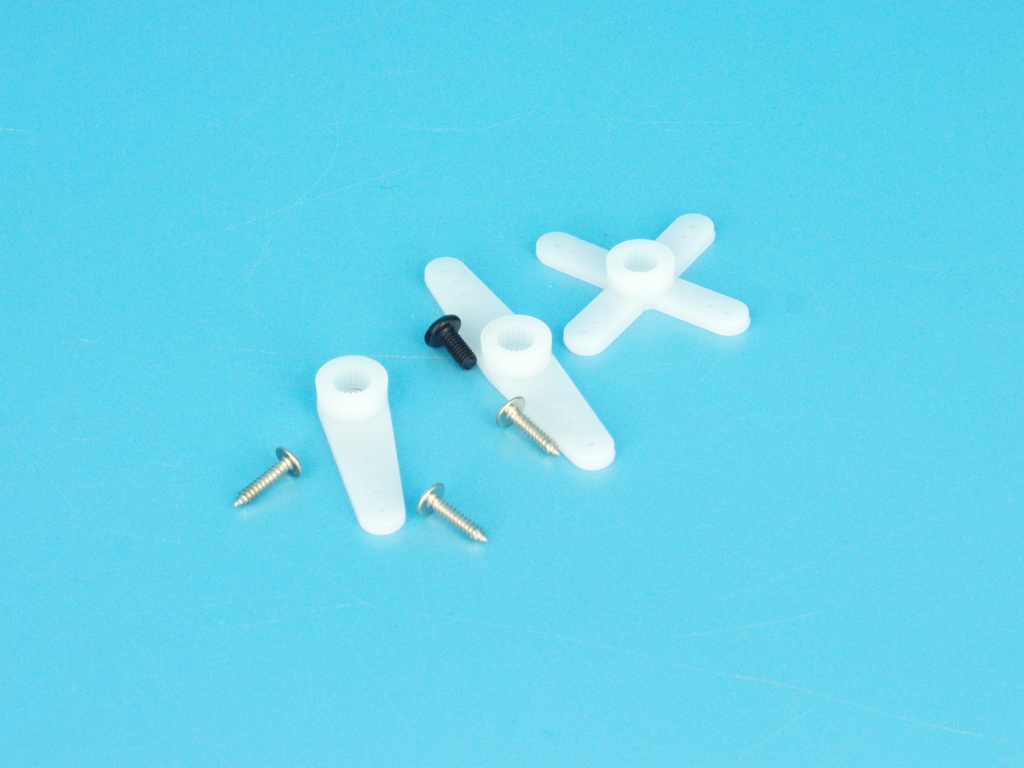

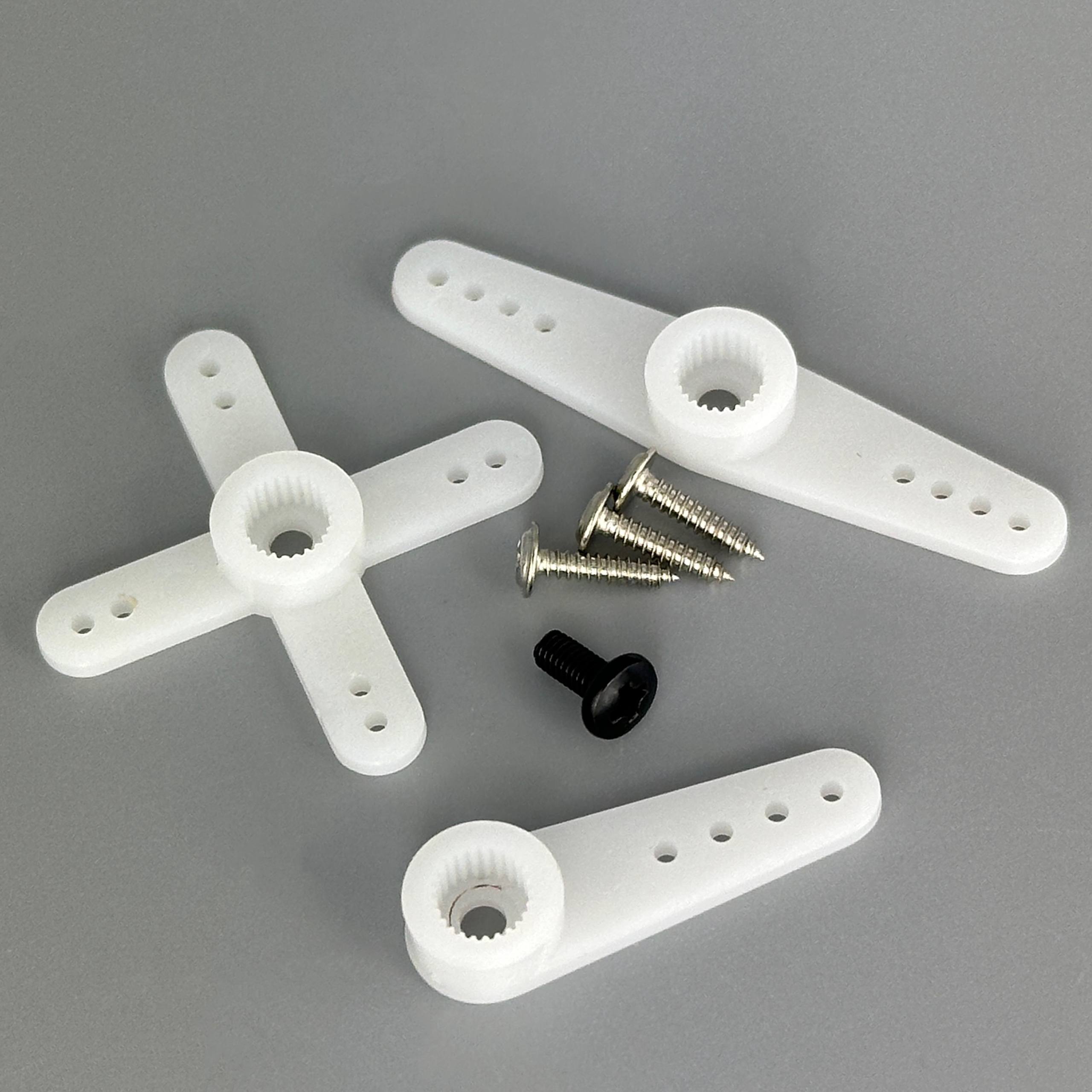

2. Комплект запасных деталей (адаптеры рычагов и крепёжные винты)
