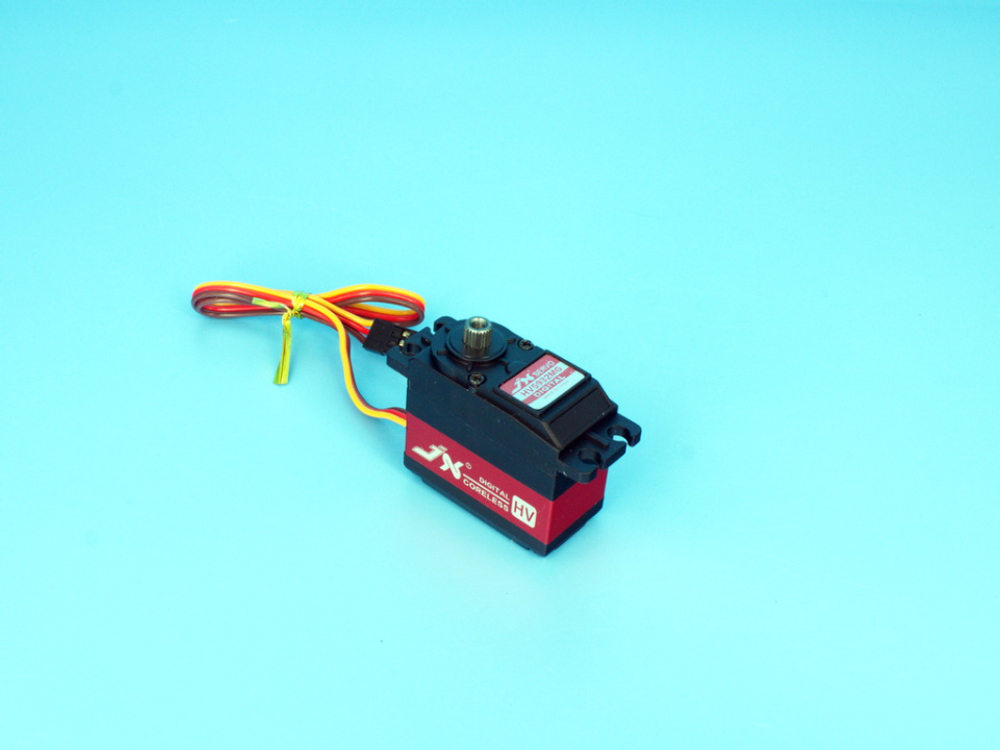

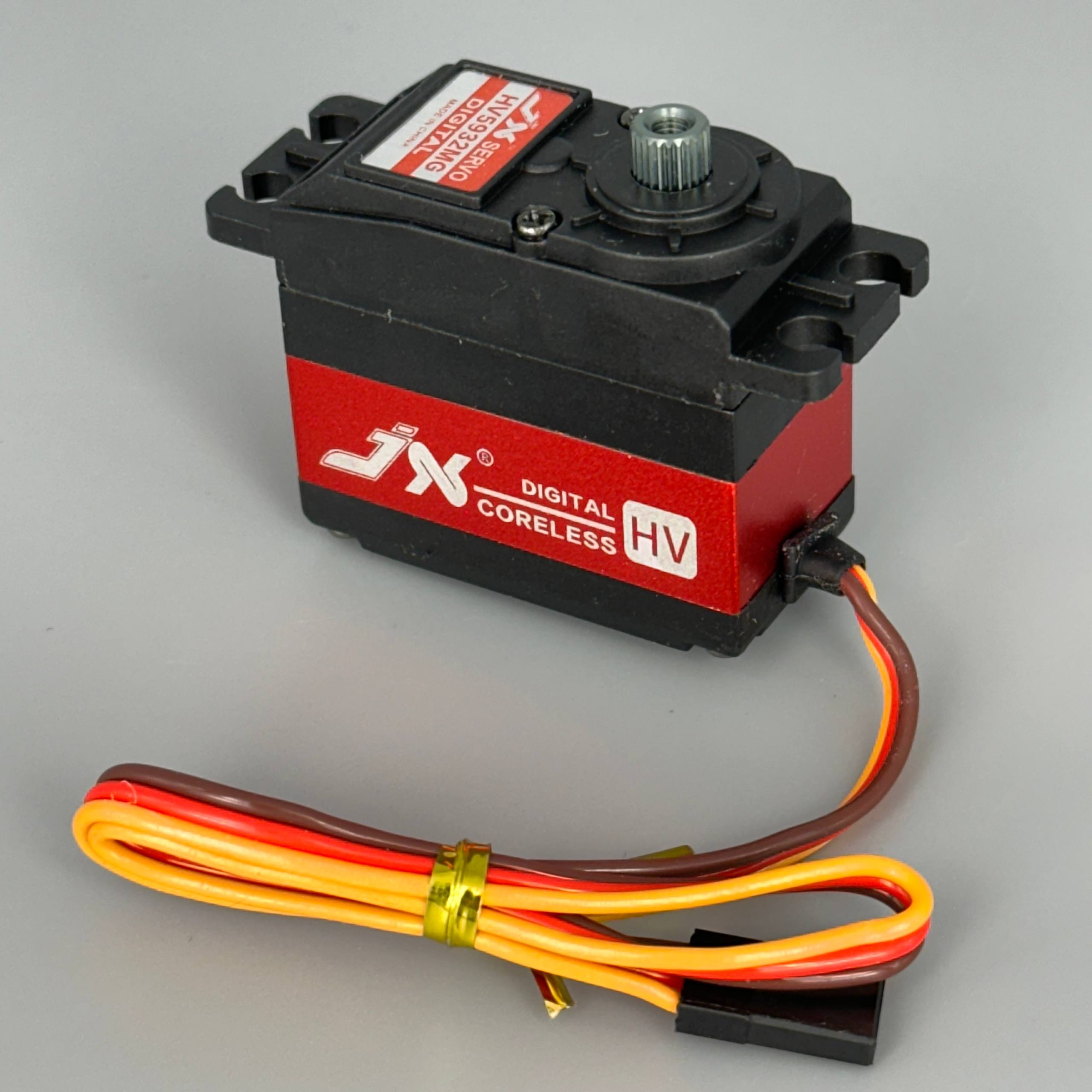

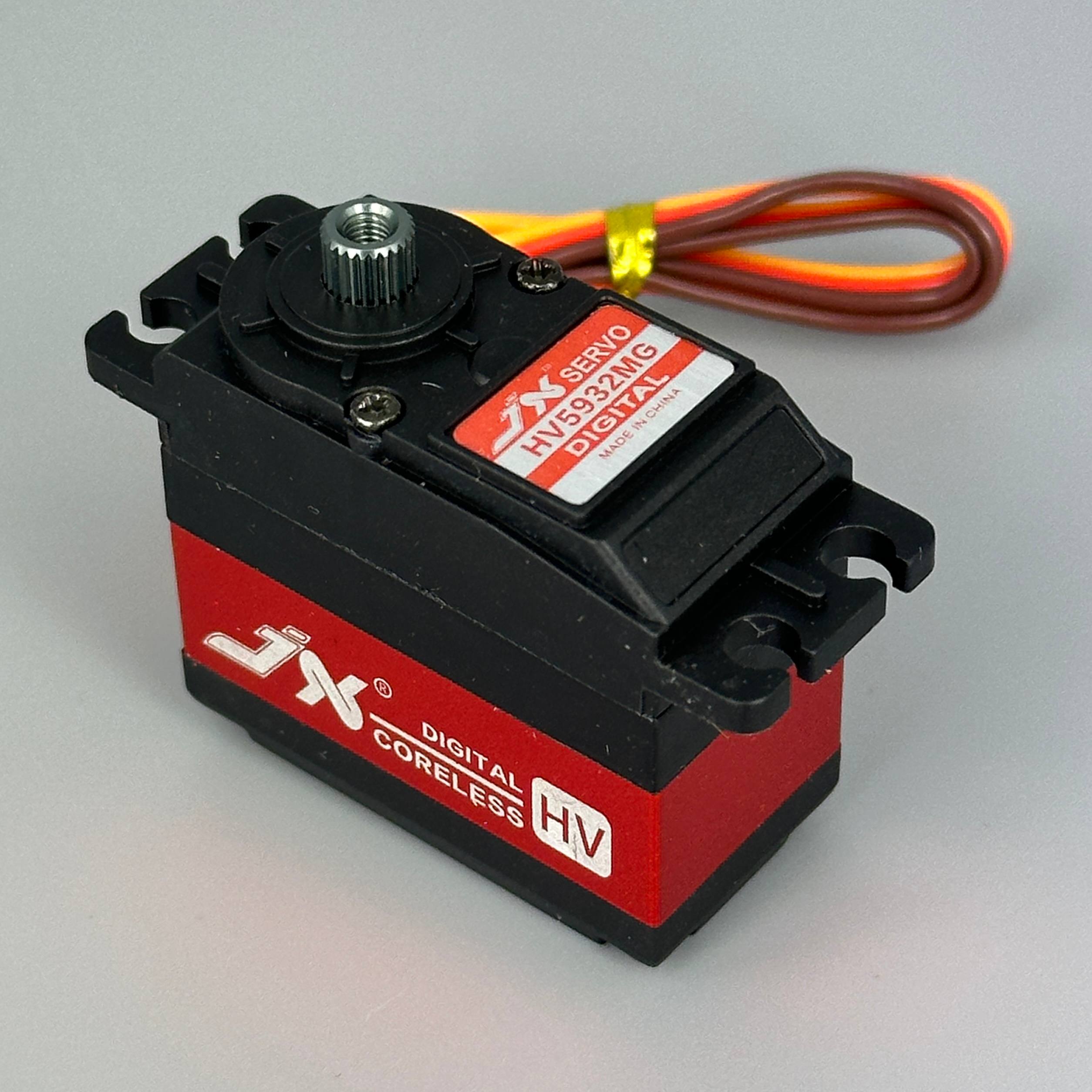

Высоковольтный цифровой сервопривод с металлическим редуктором
JX Servo PDI-HV5932MG — это высоковольтный цифровой сервопривод, рассчитанный на напряжение 6–8.4 В. Модель обеспечивает отличный баланс скорости и усилия, что делает её универсальной для применения в RC-моделях, дронах, роботах и системах управления с требовательными нагрузками.
Мощность и надёжность
На максимальном напряжении 8.4 В сервопривод развивает момент 32.3 кг·см и отзывается на команду за 0.1 сек на 60°. При рабочем напряжении 6 В показатели снижаются до 25.2 кг·см и 0.12 сек соответственно. Полностью металлический редуктор обеспечивает долговечность, а корбезный мотор с двойными шарикоподшипниками гарантирует точность и плавность работы.
Конструкция и совместимость
Корпус изготовлен из ЧПУ-обработанного алюминия, что обеспечивает отличное соотношение жёсткости и веса (всего 59.3 г). Выходной вал универсального стандарта Futaba с 25 зубцами легко подходит к стандартным рычагам и тягам. Мёртвая зона в 1 мкс минимизирует дрейф при отсутствии команды.
Цифровая система управления
Сервопривод поддерживает стандартный PWM-диапазон 500–2500 мкс при частоте 330 Гц, что позволяет использовать его с любыми ресиверами, платами управления и микроконтроллерами. Цифровая обработка сигнала обеспечивает быструю реакцию и стабильность позиционирования.
Применение
Подходит для руля, элеронов и других органов управления в RC-самолётах и вертолётах среднего класса. Также используется в наземных моделях с высокими требованиями к точности и быстродействию, в роботехнике и в системах индустриальной автоматики.
Характеристики
- Напряжение: 6–8.4 В
- Мёртвая зона: 1 мкс
- Рабочая частота: 1520 мкс / 330 Гц
- Скорость: 0.12 сек/60° (6 В), 0.1 сек/60° (8.4 В)
- Усилие (момент): 25.2 кг·см (6 В), 32.3 кг·см (8.4 В)
- Тип мотора: корбезный (coreless)
- Редуктор: полностью металлический
- Подшипники: двойные шарикоподшипники (2BB)
- Выходной вал: 25 зубцов (Futaba стандарт)
- Вес: 59.3 г

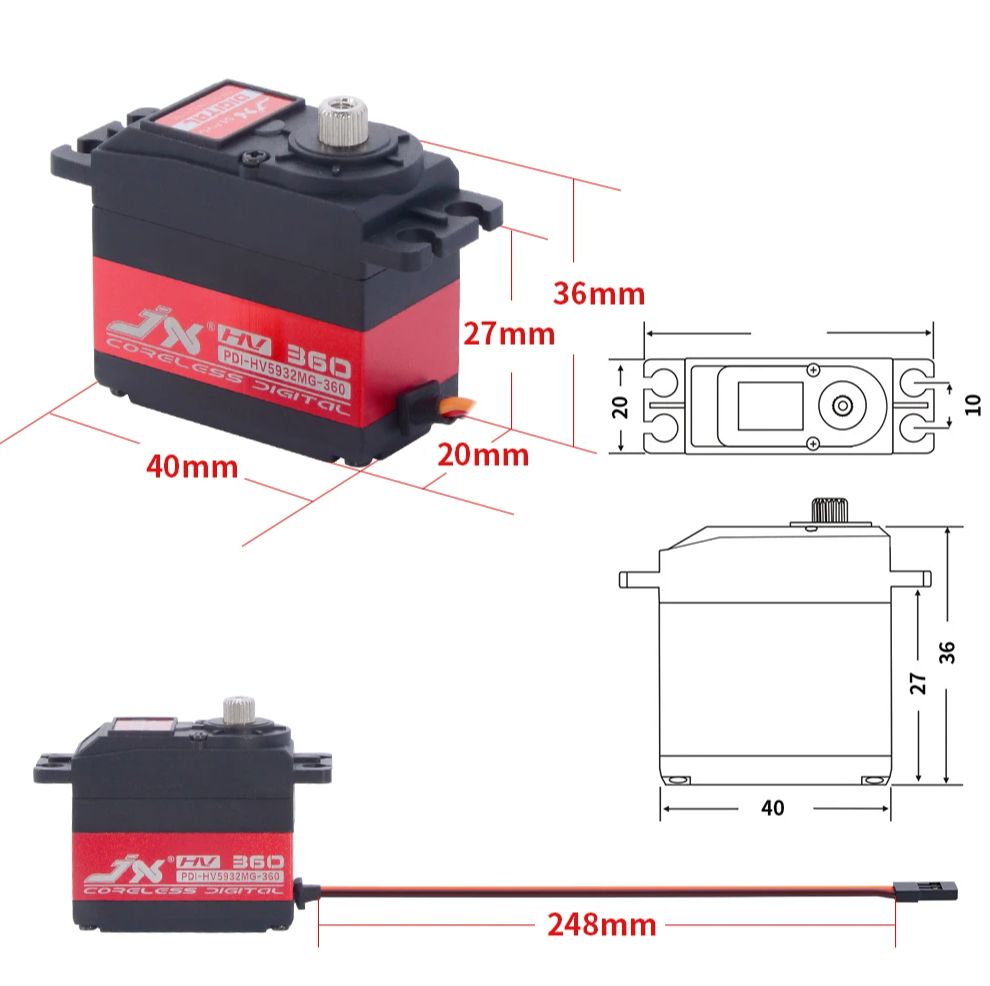

- Размеры: 40.5 × 20.5 × 36.5 мм

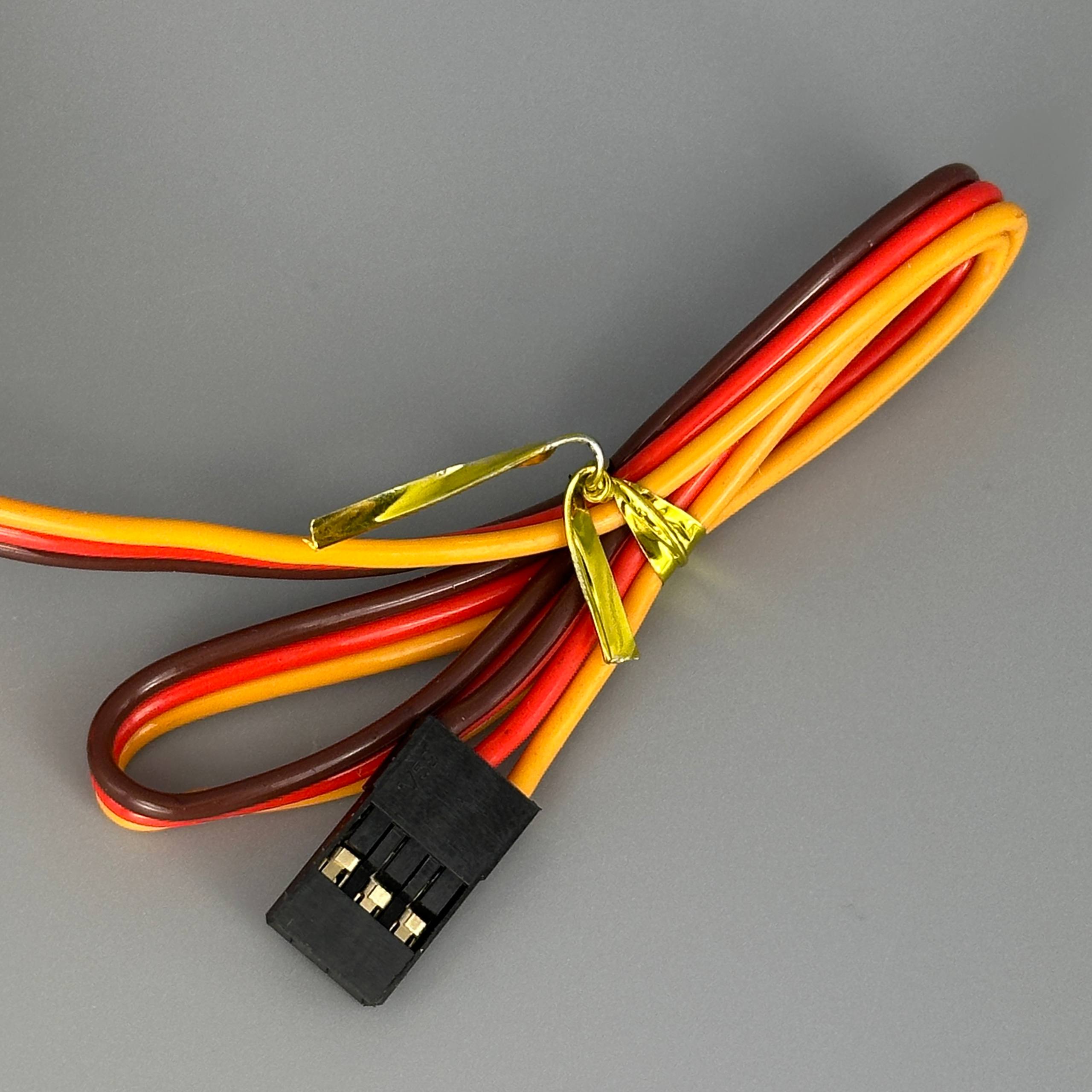

- Длина кабеля: 265 мм (JR коннектор)

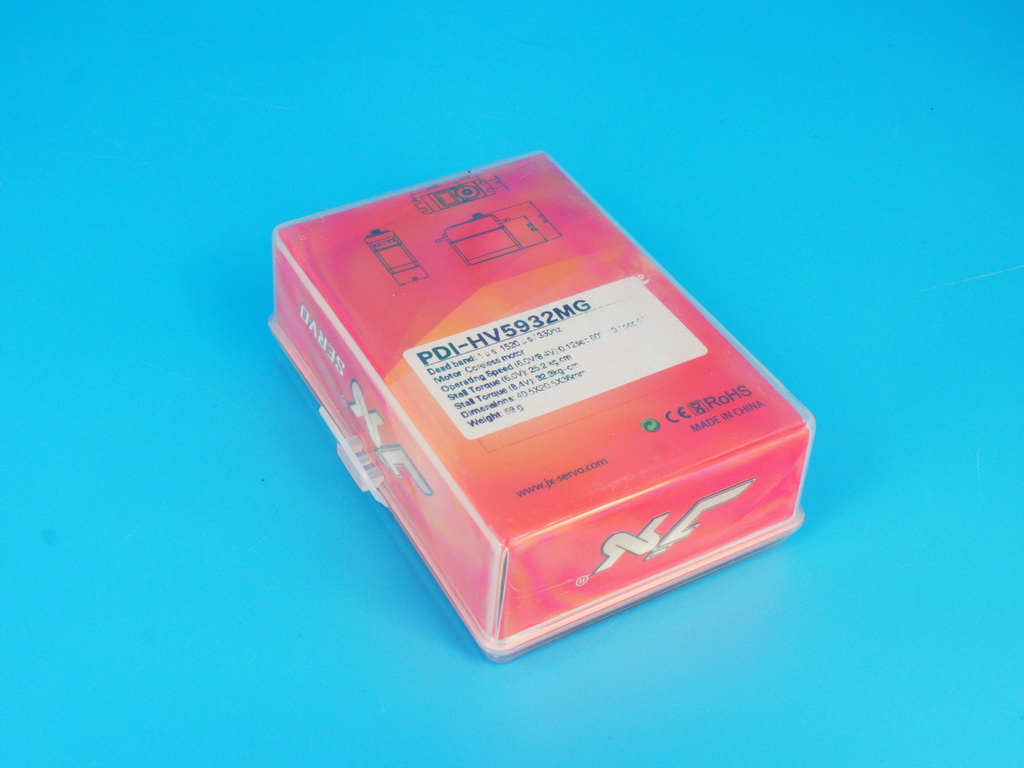

Комплект поставки

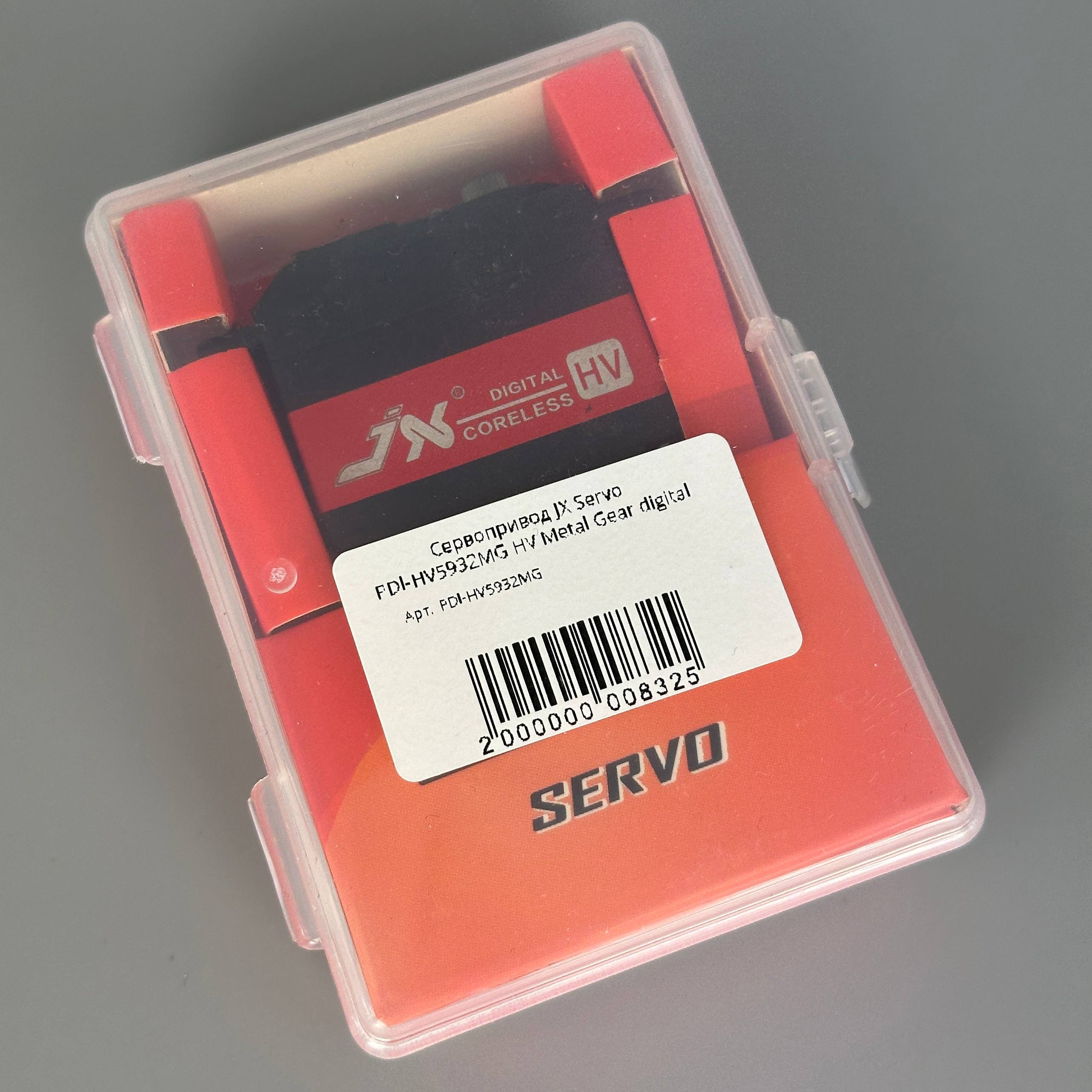

- Цифровой сервопривод JX PDI-HV5932MG

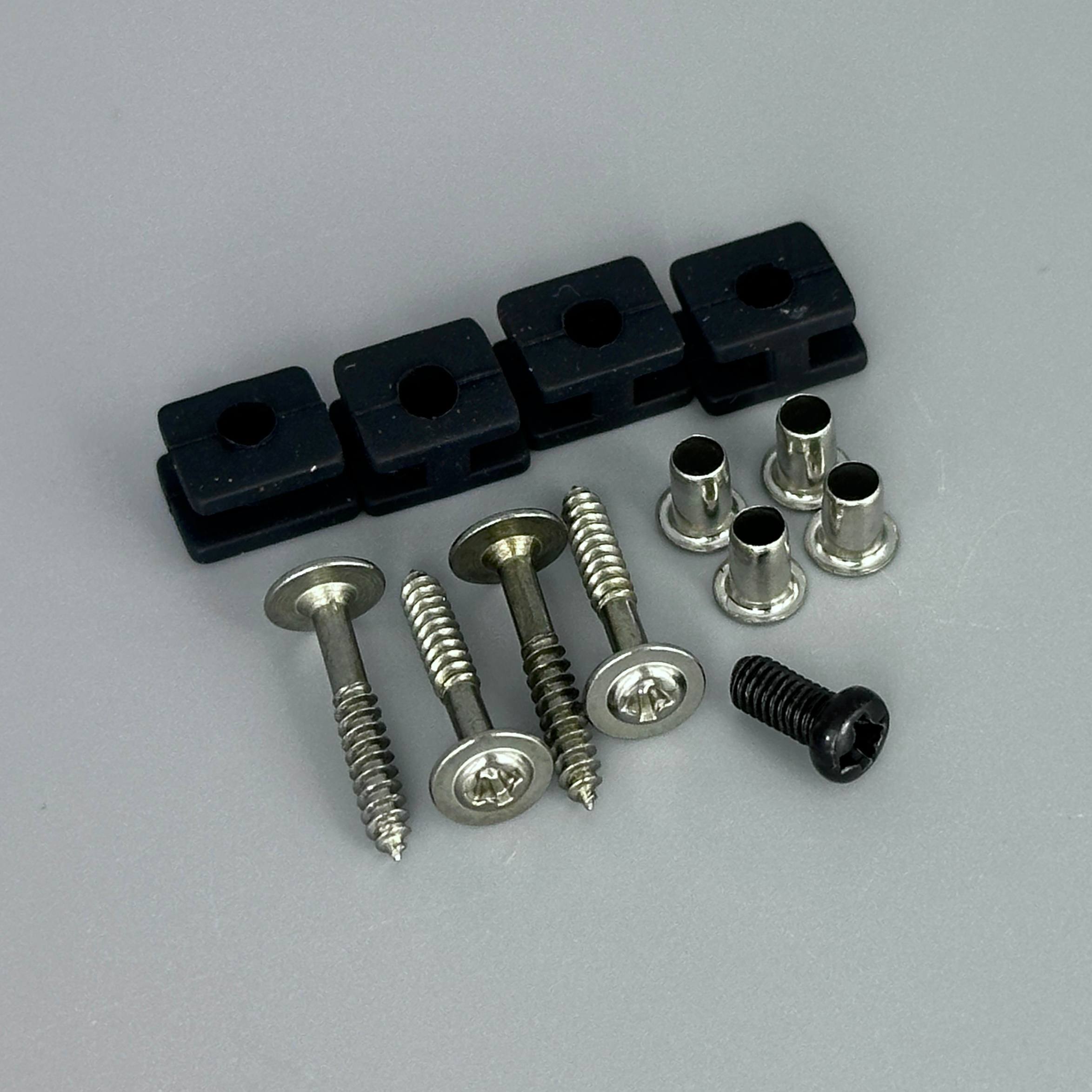

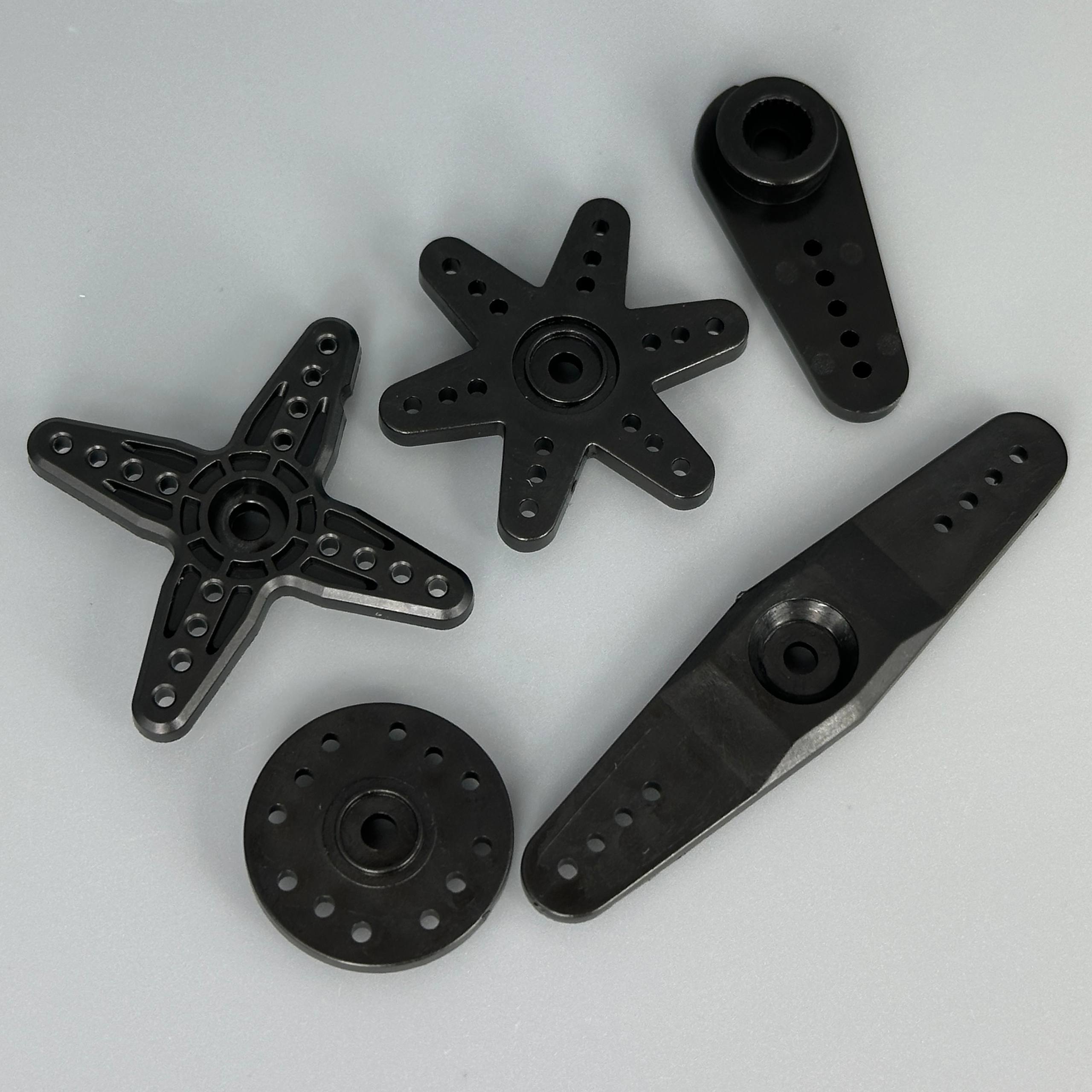

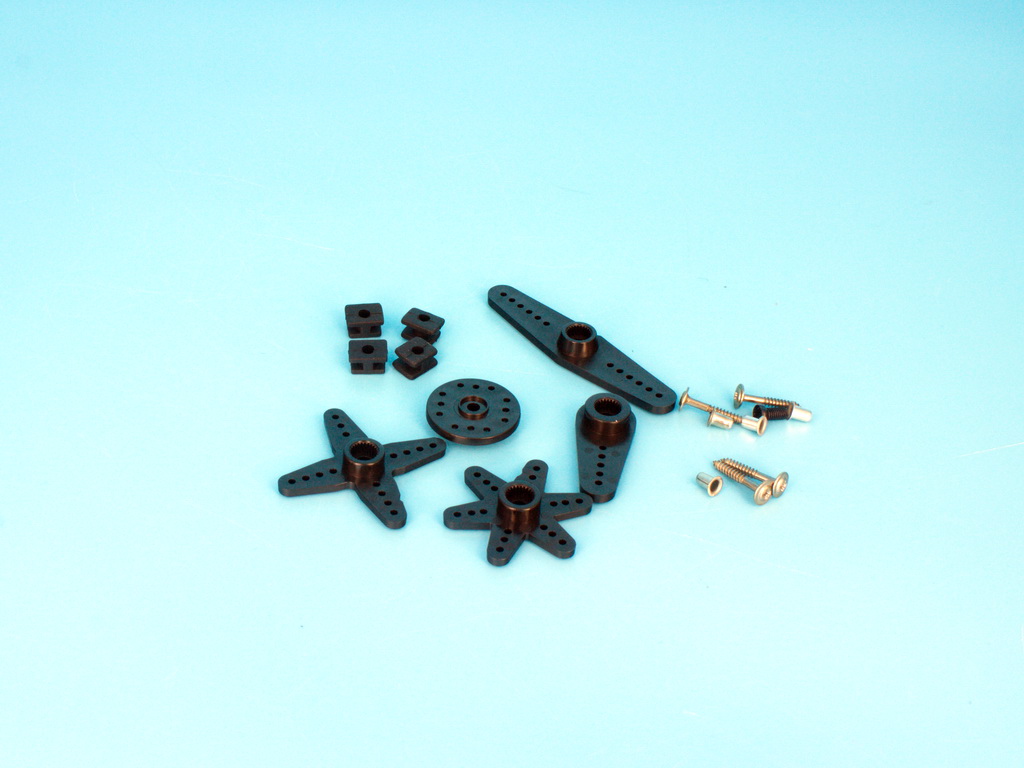

- Комплект монтажных деталей и аксессуаров
