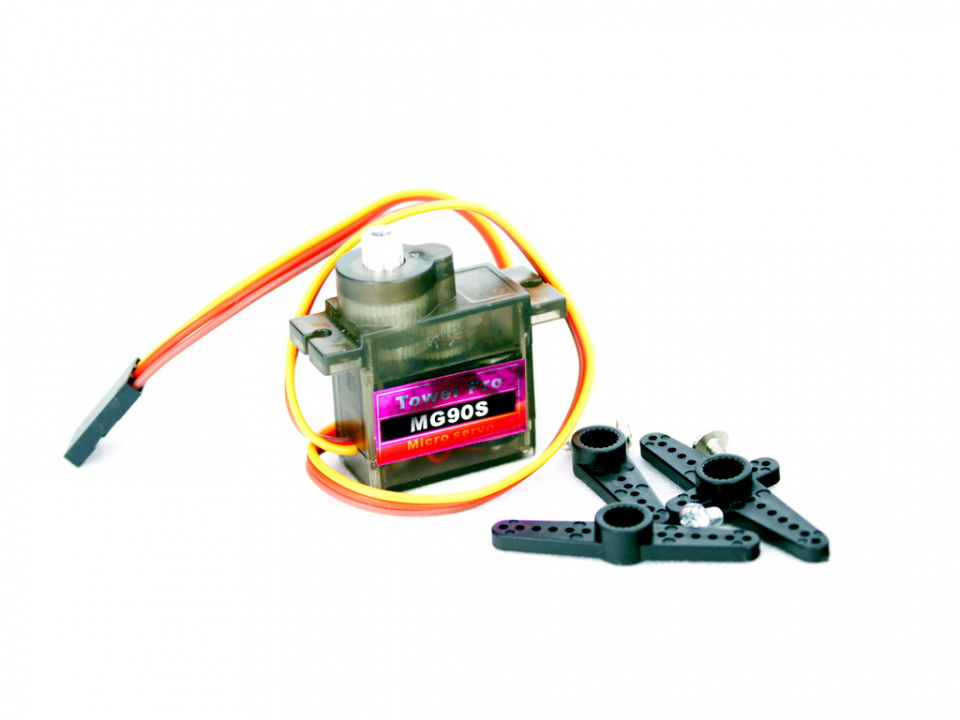

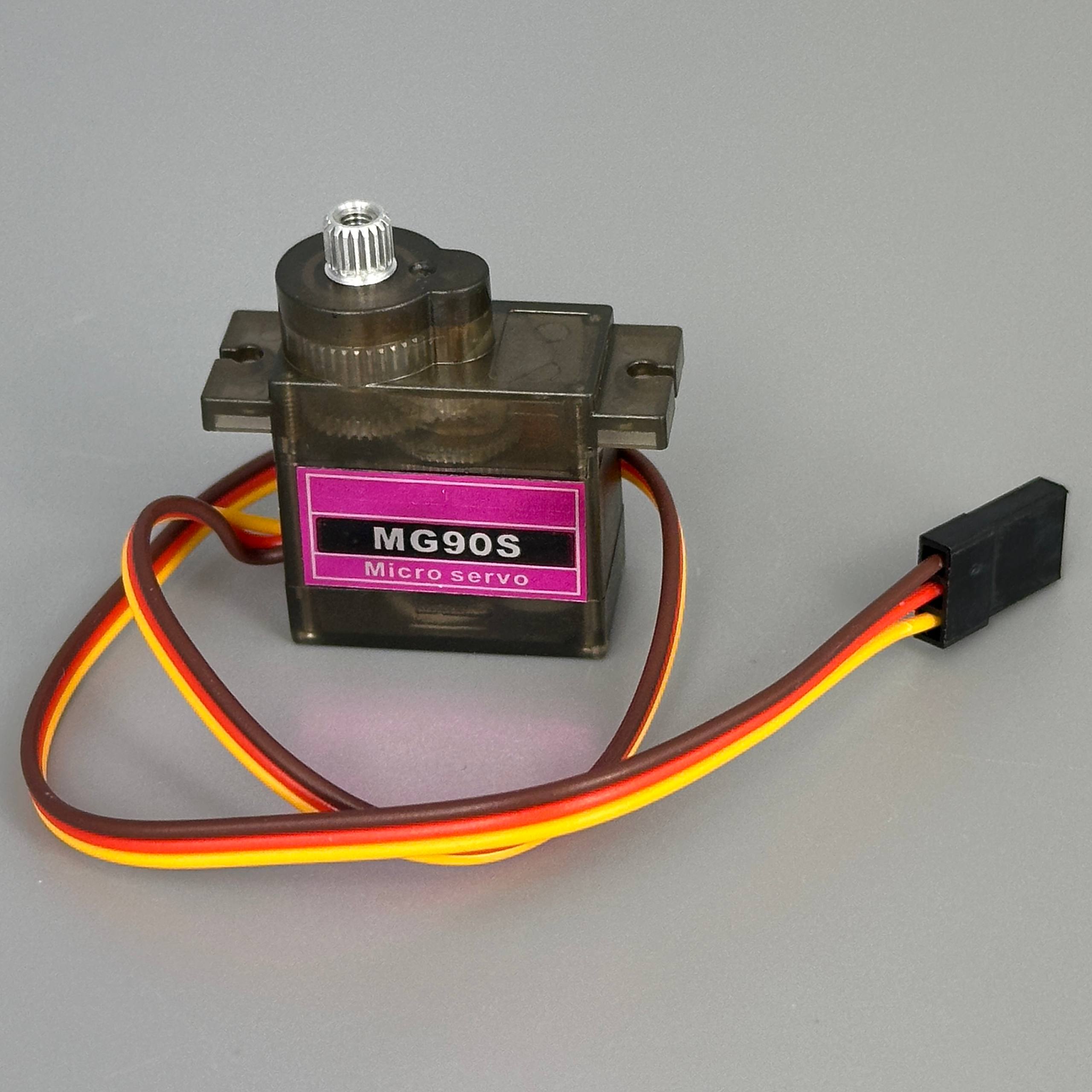

Сервопривод MG90S

Компактный сервопривод для фиксирующего управления

MG90S — это аналоговый микросервопривод, предназначенный для точного позиционирования выходного вала на заданный угол. Благодаря малым размерам (28,5 × 22,8 × 12,2 мм) и весу всего 13 г, он идеален для FPV-дронов, авиамоделей, автомоделей и роботов, где критичны каждый грамм и каждый кубический сантиметр объёма.

Надёжная механика с металлическими шестернями

В отличие от пластиковых аналогов (типа SG90), MG90S использует металлические шестерни, включая промежуточные. Это обеспечивает долговечность и стабильность при интенсивном использовании. Выходной вал может вращаться в обе стороны в диапазоне 180°, позволяя полностью задействовать весь ход механизма.

Быстрое позиционирование и достаточное усилие

При питании 6 В сервопривод развивает усилие 2,2 кг/см и разворачивается на 60° за 0,08 секунды. При питании 4,8 В параметры немного снижаются (1,8 кг/см, 0,1 сек/60°), но остаются достаточными для управления рулями и закрылками малых летающих моделей, а также сервоприводов в малоразмерной механике.

Простое подключение к контроллерам

Сервопривод полностью совместим с Arduino и другими микроконтроллерами 5 В (STM32, Raspberry Pi и т. д.). Стандартная трёхпроводная схема: питание (+/−), управление по PWM. Длина кабеля 18 см позволяет разместить привод на небольшом расстоянии от платы управления без использования дополнительных удлинений.

Применение в FPV-дронах и авиамоделях

MG90S широко применяется для поворота элеронов, рулей высоты и направления в летающих моделях, управления поворотом фотокамеры и балансировки нагрузки. Низкая инертность и точное позиционирование делают его оптимальным выбором при ограничениях по массе.

Характеристики

• Рабочее напряжение: 4,8–6 В
• Скорость поворота: 0,08 сек/60° (при 6 В), 0,1 сек/60° (при 4,8 В)
• Усилие (крутящий момент): 2,2 кг/см (при 6 В), 1,8 кг/см (при 4,8 В)
• Угол поворота: 180°
• Размеры: 28,5 × 22,8 × 12,2 мм
• Вес: 13 г
• Длина кабеля: 18 см
• Конструкция: металлические шестерни, аналоговый контроллер
• Рабочая температура: 0–55 °C

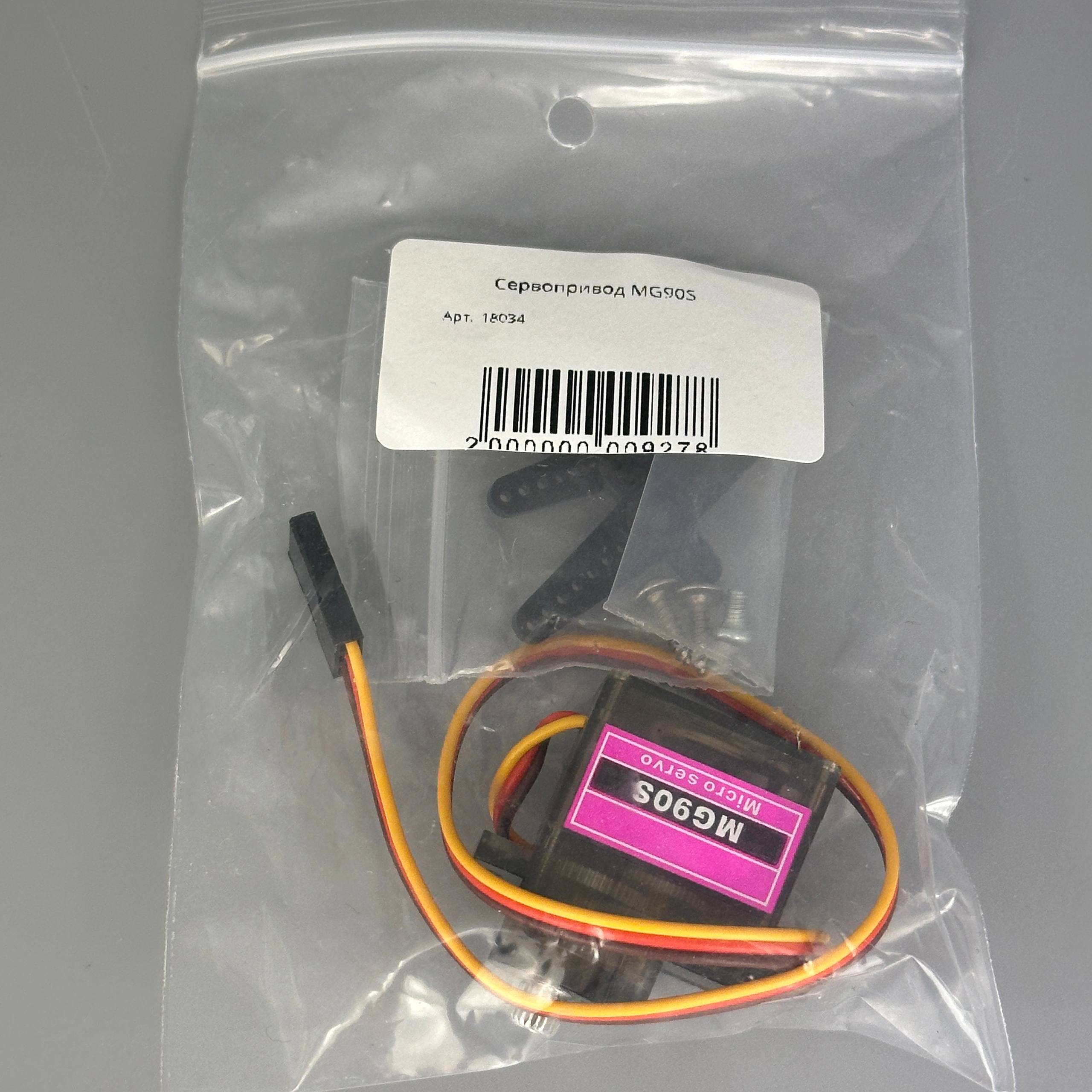

Комплект поставки

1. Сервопривод MG90S с кабелем подключения

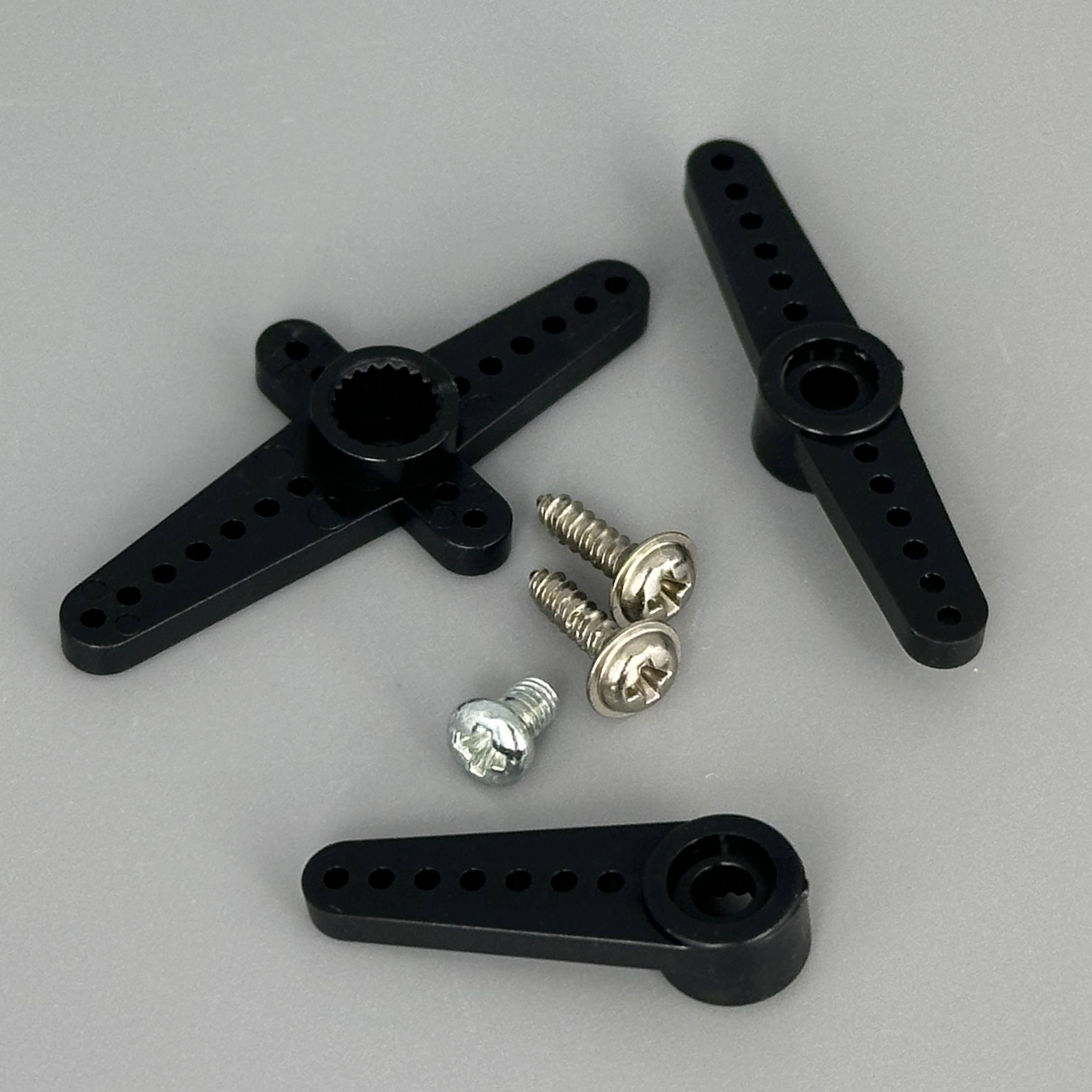

2. Три крепёжные качалки (насадки на вал)

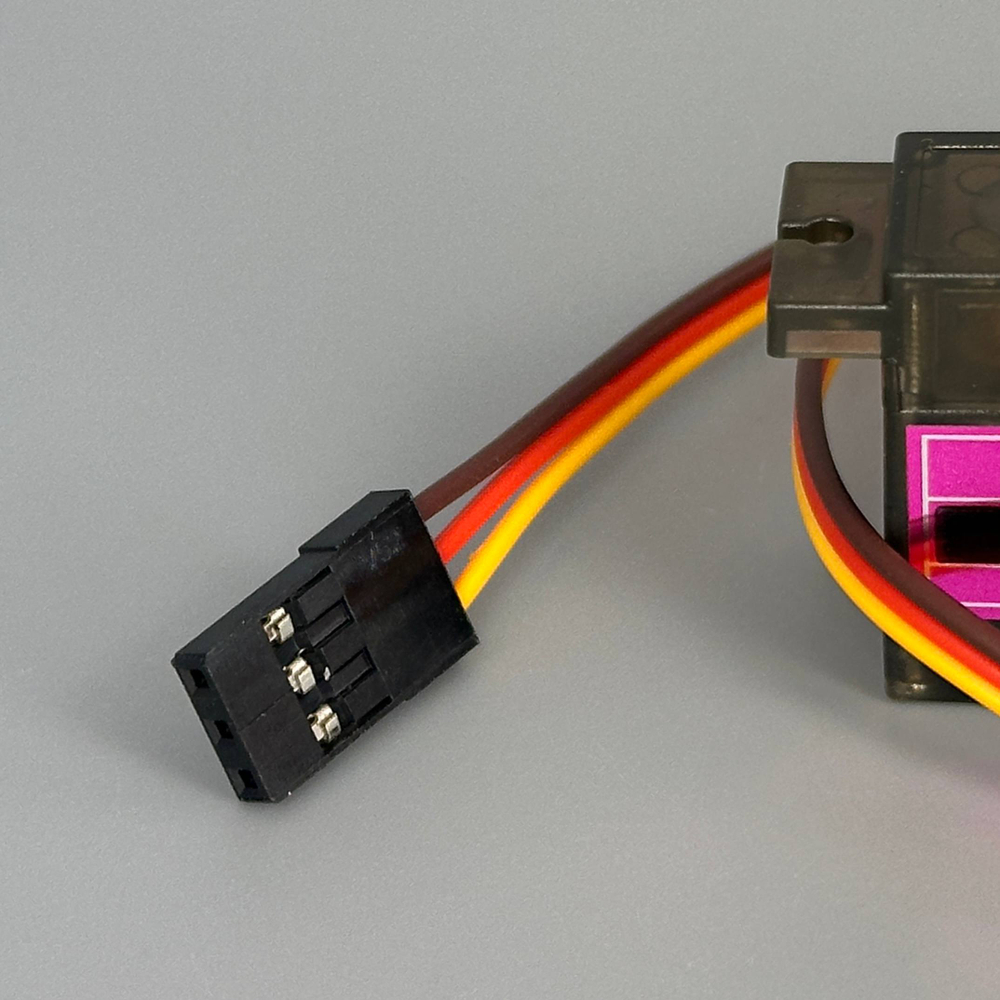

При подключении соблюдайте полярность: коричневый провод — минус питания, красный — плюс питания, жёлтый/оранжевый — сигнал управления.
