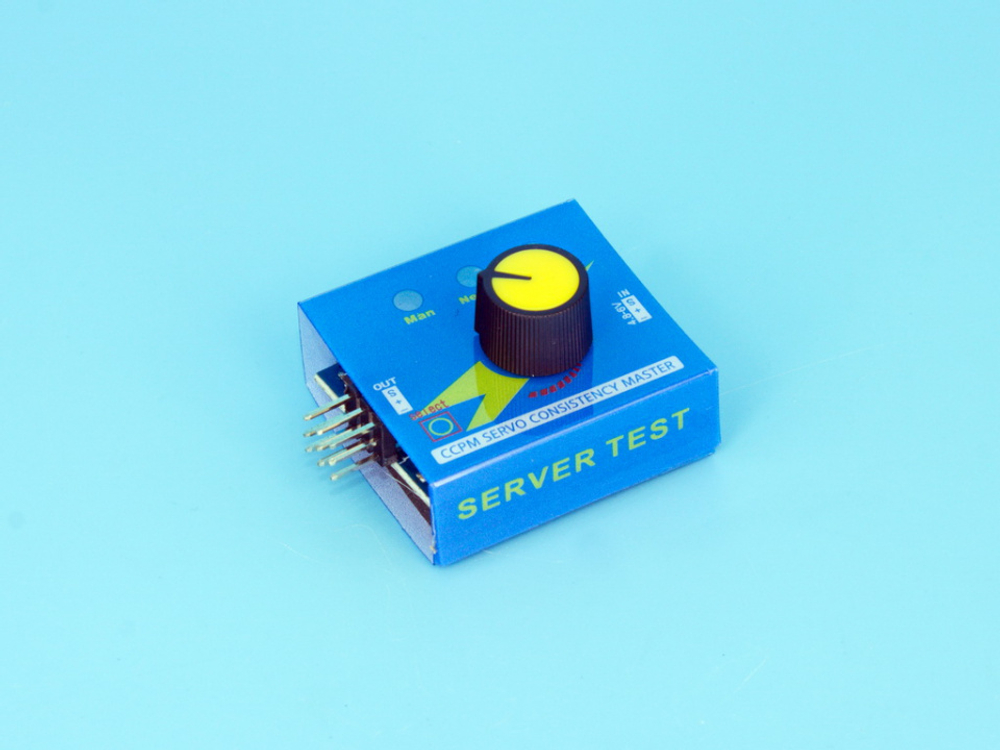

Сервотестер мини

Универсальный инструмент для тестирования сервоприводов и регуляторов

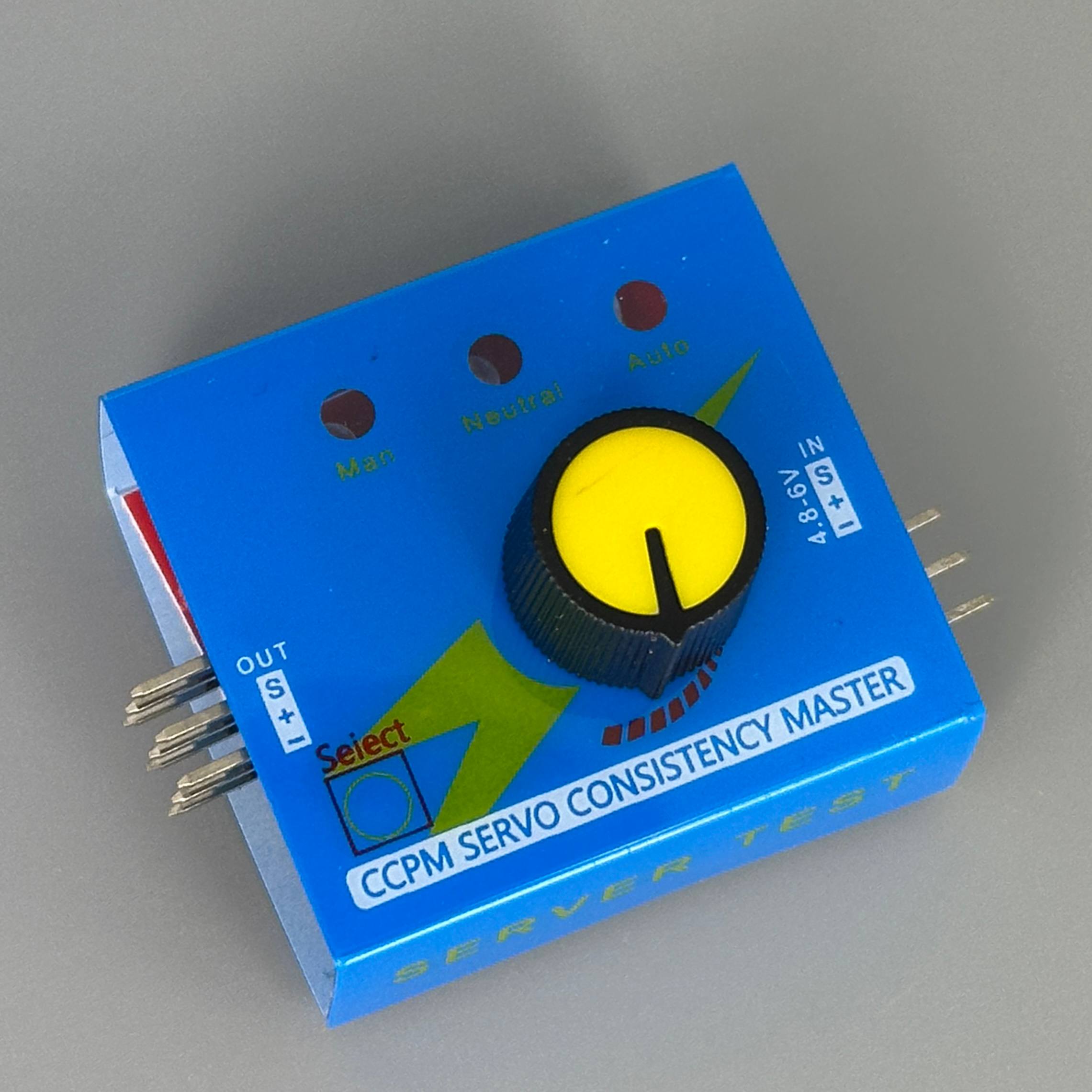

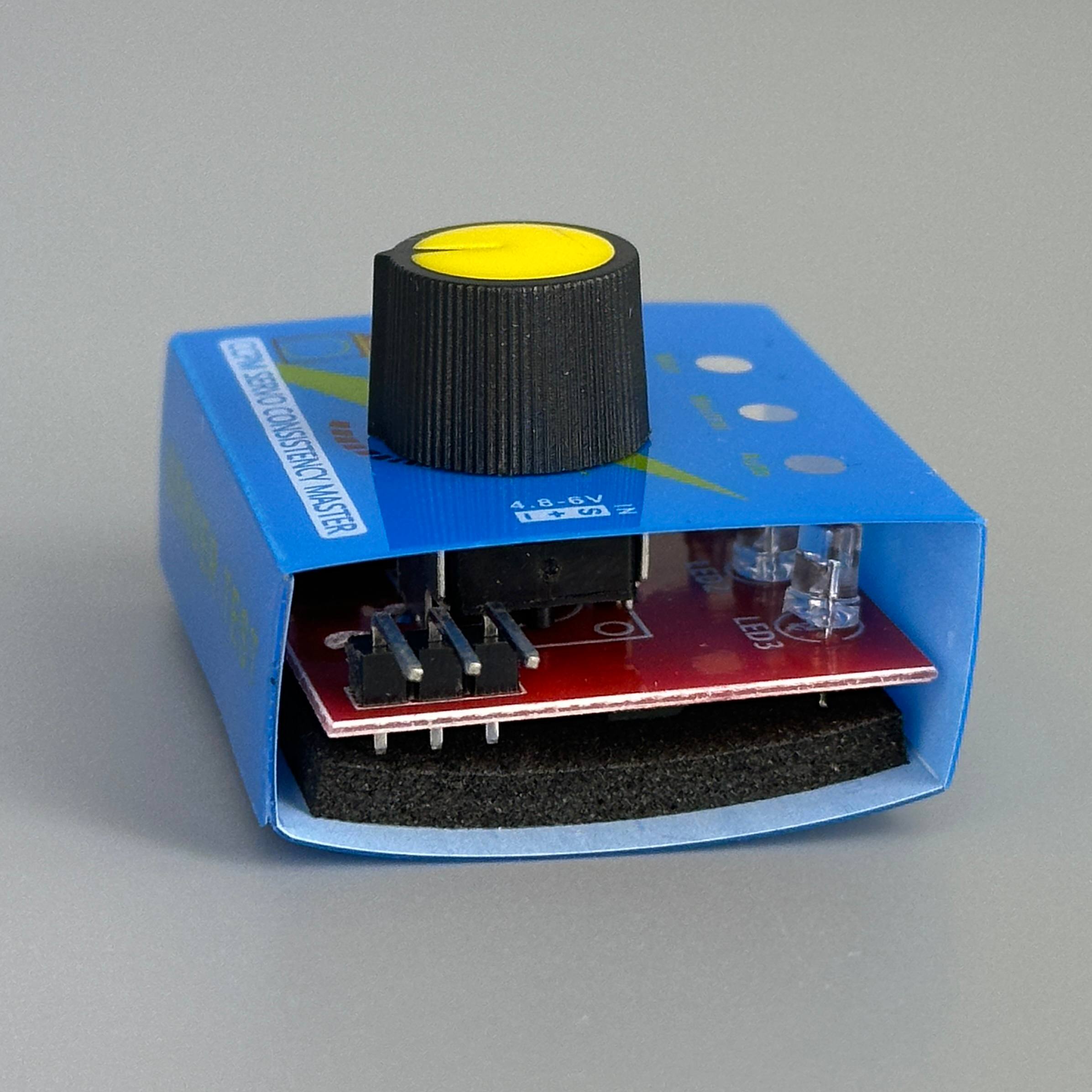

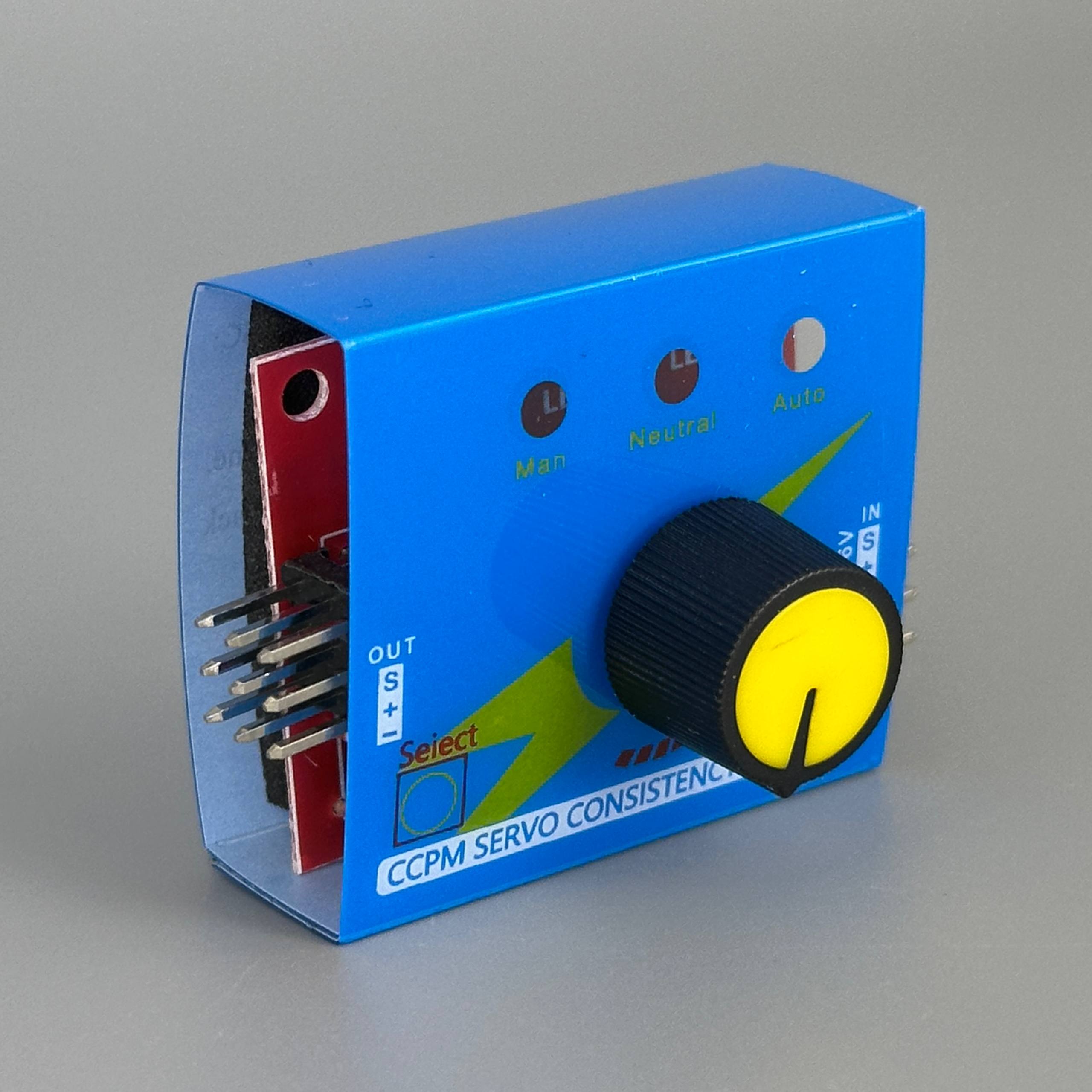

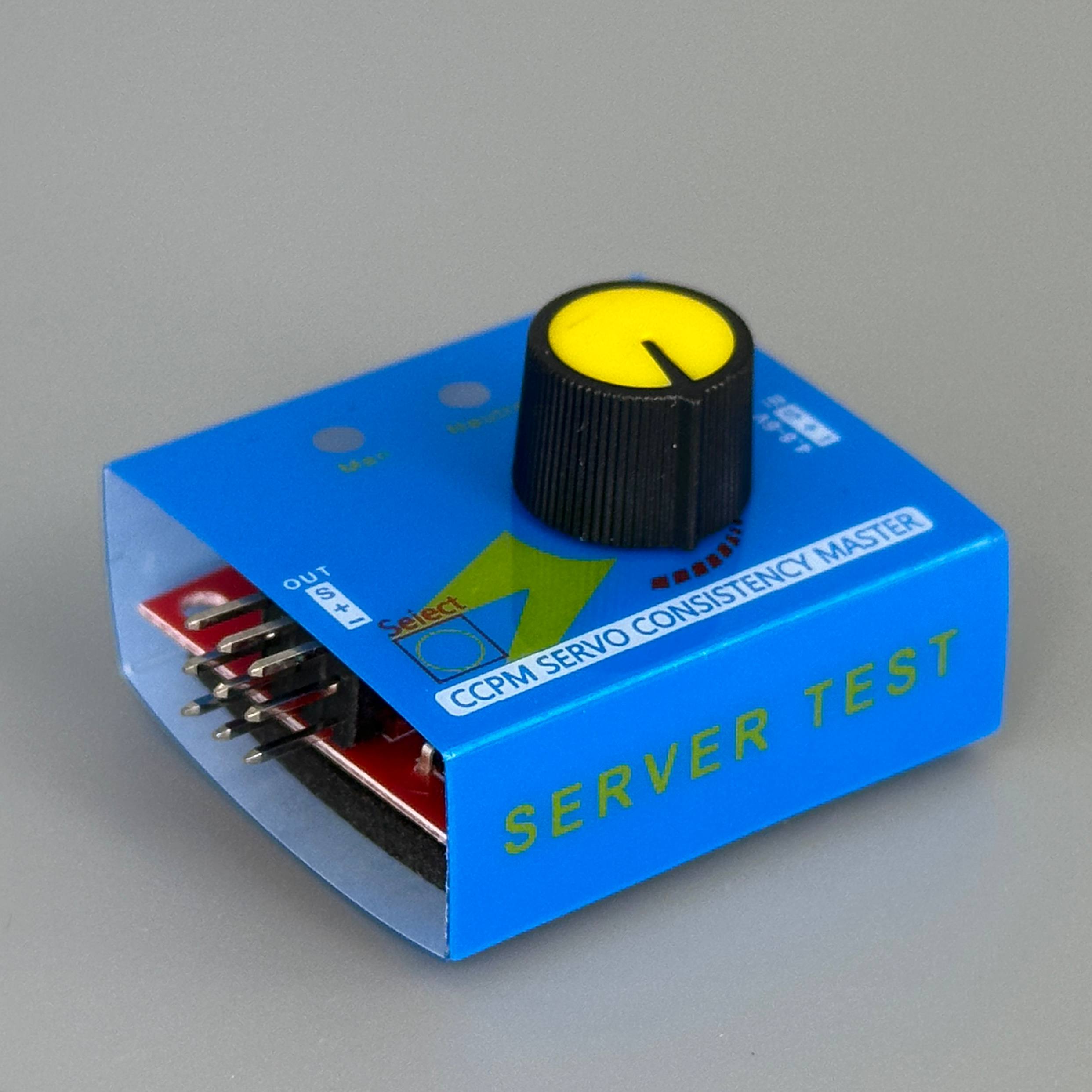

Сервотестер мини — компактный генератор PWM-сигнала для проверки работоспособности сервоприводов, регуляторов скорости (ESC) и всей радиоуправляемой техники без использования передатчика. Устройство весит всего 8 граммов, поэтому легко берётся с собой на летную площадку или на соревнования.

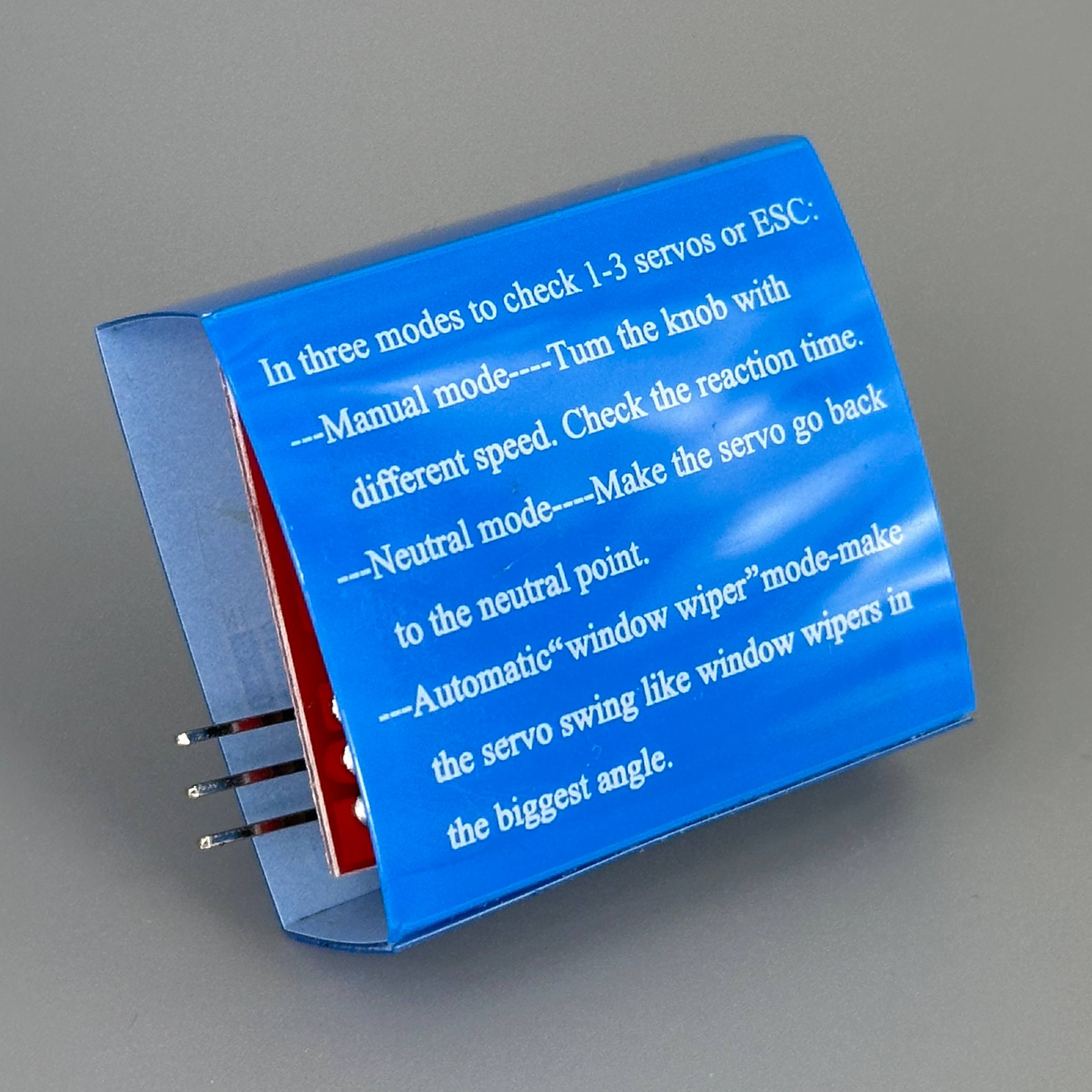

Три режима работы

Прибор поддерживает три режима, переключение между которыми отображается светодиодами. В ручном режиме выходной сигнал управляется потенциометром — можно вращать его на разные углы с разной скоростью, проверяя время реакции серво. В режиме нейтрали сервотестер генерирует сигнал 1500 мкс, устанавливая сервопривод в центральное положение. В автоматическом режиме устройство создаёт эффект «стеклоочистителя» — сервопривод качается с максимальной амплитудой в обе стороны, охватывая весь диапазон движения.

Поддержка трёх устройств одновременно

Три выходных разъёма позволяют тестировать до трёх сервоприводов или регуляторов скорости одновременно. Генерируемый сигнал охватывает диапазон 1000–2500 мкс с частотой 50 Гц, что совместимо с практически всеми современными радиоуправляемыми устройствами, подключаемыми к приёмнику через трёхпроводный разъём.

Питание и безопасность

Сервотестер работает от напряжения 4,8–6 В, что соответствует стандартным источникам питания радиоуправляемых моделей. Для тестирования мощных сервоприводов рекомендуется использовать внешний источник питания, подключая к сервотестеру только провода «земли» и сигнала, чтобы избежать перегрузки встроенного питания.

Характеристики

• Напряжение питания: 4,8–6 В
• Выходной сигнал: 1,5 мс ± 0,5 мс
• Частота генерируемого ШИМ-сигнала: 50 Гц
• Диапазон импульсов: 1000–2500 мкс
• Количество выходных разъёмов: 3
• Габариты: 48 × 42 × 17 мм
• Масса: 8 г
• Индикация режимов работы: три светодиода

Комплект поставки

1. Сервотестер мини
2. Кабель питания

Для тестирования мощных сервоприводов рекомендуется подавать на них питание от внешнего источника, подключая к сервотестеру только «землю» и сигнальный провод.
