Многожильный провод для точной электроники дрона

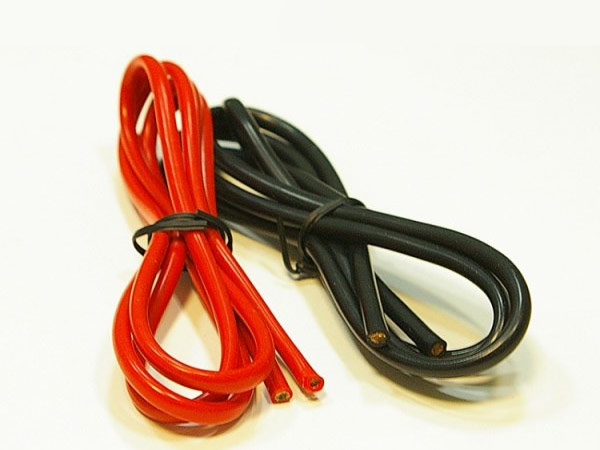

Комплект силиконовых проводов 22AWG — стандартный выбор пилотов для организации гибкой разводки питания маломощных цепей, сигнальных линий, датчиков и управления полётным контроллером. Два провода по метру (красный и чёрный) позволяют соблюдать полярность при монтаже и ремонте.
Прочная конструкция с луженой медью
Множественные медные жилы (60 нитей по 0,08 мм каждая) обеспечивают гибкость, необходимую при запайке в тесном пространстве в корпусе коптера. Оловянное покрытие жил защищает медь от окисления, продлевая срок хранения и надёжность соединения. Сечение 0,33 мм² выдерживает ток до 8,7 А, чего достаточно для управляющих сигналов и питания вспомогательных компонентов.
Высокотемпературная силиконовая изоляция
Оболочка кабеля из мягкого силикона разработана специально для условий FPV. Она выдерживает до 200 °С, что даёт запас при случайном контакте паяльником. При экстремально низких температурах (до -60 °С) кабель остаётся гибким и не становится ломким, что критично для полётов в холодное время. Диаметр оболочки 1,7 мм делает кабель тонким и удобным для аккуратной разводки внутри рамы.
Применение в FPV-сборке
Используйте 22AWG для питания видеопередатчика (VTX), USB-разъёмов OSD, датчиков, сигнальных линий UART/CAN, светодиодных индикаторов и других маломощных цепей. Провод удобен для замены жёсткой штатной проводки на мягкую, позволяя наводить кабель в нужные места при финальной сборке. Длины по 1 метру хватает для 5-дюймовых и более крупных дронов.
Совместимость и хранение
Кабель универсален: подходит для всех видов паяния, совместим с любыми FPV-компонентами, не требует специальных разъёмов. Высокое качество луженой меди и силикона обеспечивает длительное хранение без деградации материала. Наличие красного и чёрного проводов в комплекте избавляет от поиска парных кабелей при ремонте.
Характеристики
- Стандарт: AWG 22 (сечение 0,33 мм²)
- Конструкция: многожильный медный проводник (60×0,08 мм)
- Материал проводника: луженая медь
- Материал изоляции: высокотемпературный силикон
- Температурный рейтинг: -60 °С до +200 °С
- Напряжение: 600 В
- Максимальный допустимый ток: 8,7 А
- Диаметр проводника: 0,78 мм
- Наружный диаметр: 1,7 мм
- Толщина изоляции: 0,45 мм
- Сопротивление: 60 Ом/км
- Цвета: черный и красный по 1 метру
Комплект поставки
- Провод 22AWG в черной силиконовой изоляции — 1 м
- Провод 22AWG в красной силиконовой изоляции — 1 м
Внимание: кабель предназначен для маломощных цепей управления и сигнальных линий. Для силовых линий питания от аккумулятора требуется кабель большего сечения (12–18 AWG).
