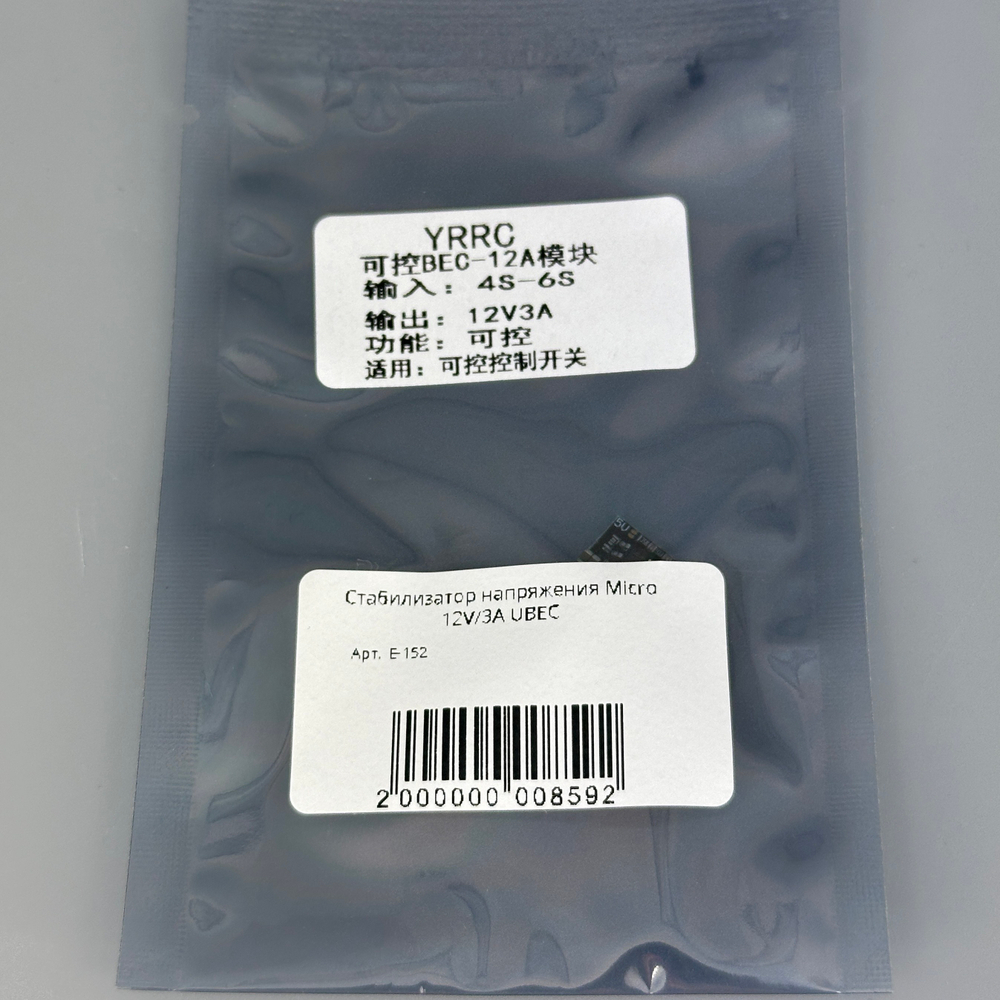

Стабилизатор напряжения Micro 12V/3A UBEC

Для чего нужен этот стабилизатор

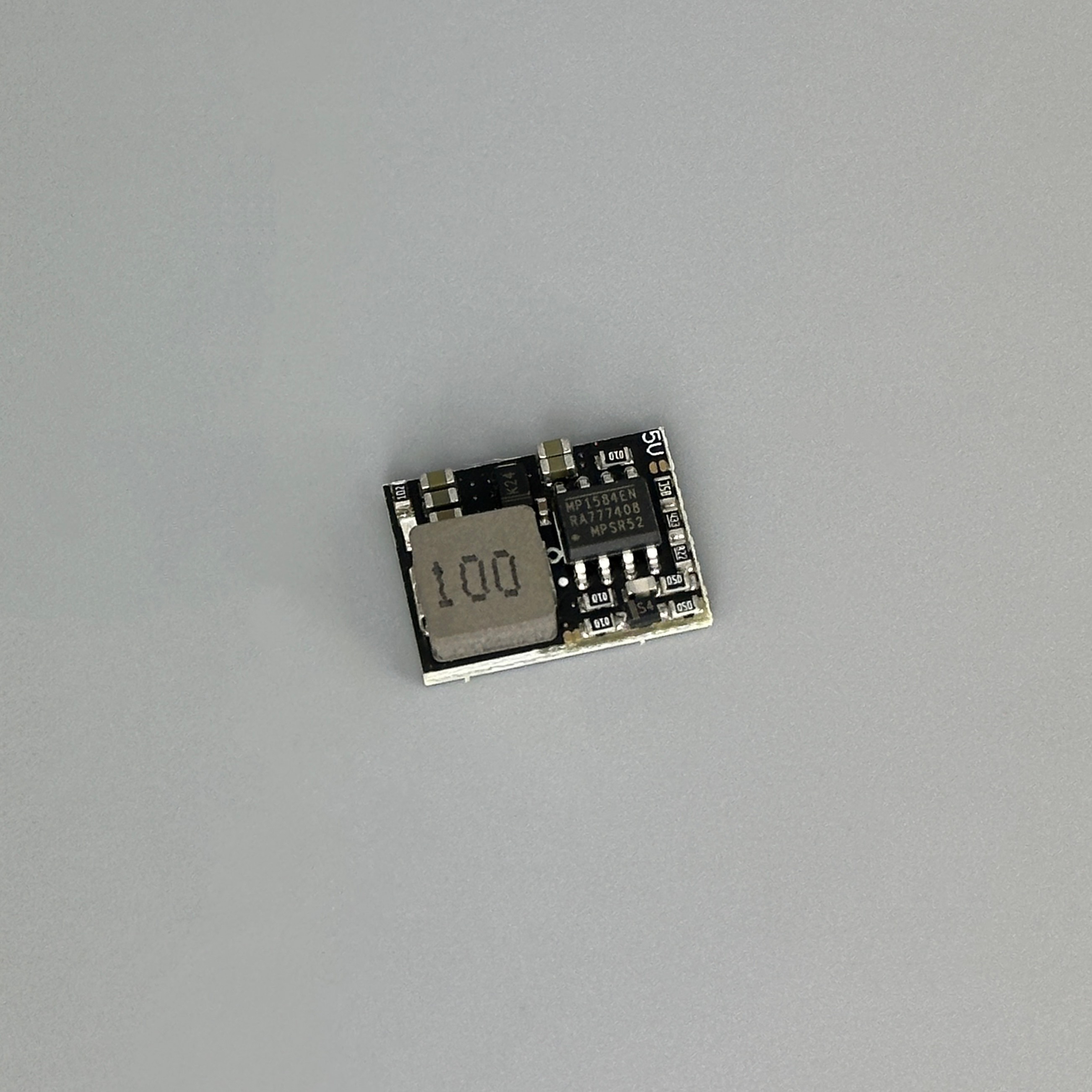

Micro UBEC — это компактный понижающий регулятор для FPV-систем и других бортовых устройств, требующих стабильного питания 12 В. Благодаря микроскопическим размерам (всего 16×12×5 мм) и весу 1,4 г он идеально подходит для дронов с ограниченным местом, когда каждый грамм на счету, но нужна надёжная питающая цепь.

Как работает

Стабилизатор принимает нестабильное напряжение от Li-Po батареи (4–6S, то есть 14,8–22,2 В) и преобразует его в чистые, защищённые 12 В на выходе. Импульсная топология обеспечивает высокий КПД с минимальными потерями на тепло — важно для компактного девайса. Выход достаточно мощный для питания FPV-камер, видеопередатчиков и приёмников, работающих с 12-вольтовой логикой.

Важная особенность управления

Этот UBEC требует активирующего сигнала на пине COM, который должен быть подключен к одному из выходов вашего полётного контроллера (TX, RX или LED). Это даёт вам независимый контроль: выход можно включить/отключить софтварно или выключить вручную дополнительным переключателем. Без этого сигнала регулятор не будет подавать напряжение, поэтому проверьте схему подключения.

Для кого

Подходит для FPV-пилотов, которые собирают лёгкие квадрокоптеры на 4–6S батареях и нуждаются в миниатюрном, надёжном решении для питания видеосистемы без промежуточных преобразователей. Также пригодится для экспериментов с нестандартными конфигурациями, где каждый миллиметр на раме на вес золота.

Характеристики

• Входное напряжение: 4–6S LiPo (14,8–22,2 В)
• Выходное напряжение: 12 В
• Выходной ток: 1,5 А
• Размеры: 16 × 12 × 5 мм
• Вес: 1,4 г
• Тип: импульсный стабилизатор (UBEC)

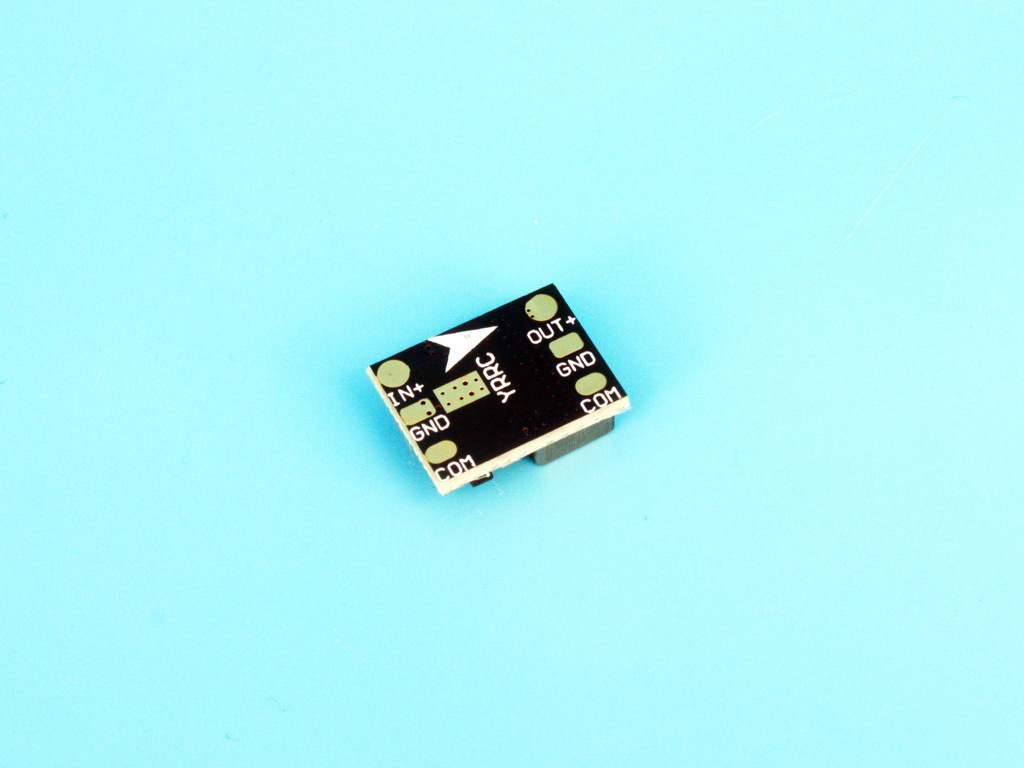

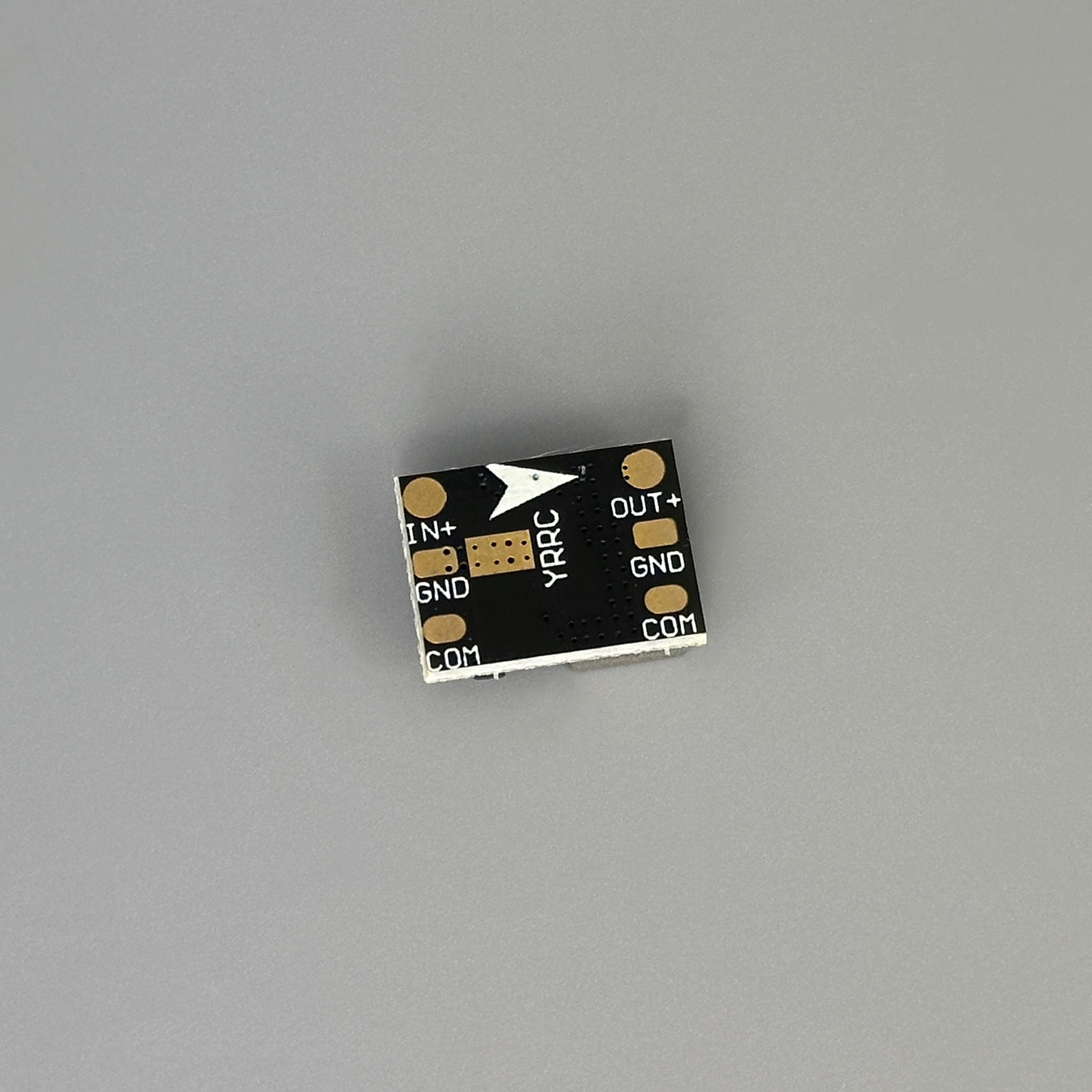

Особенности подключения

• Пин COM подключается к любому выходу порта TX/RX/LED полётного контроллера
• Активация выхода требует подключения управляющего сигнала

Важно: неправильное подключение пина COM или пропуск активирующего сигнала приведёт к отсутствию напряжения на выходе. Проверьте совместимость с вашим полётным контроллером перед установкой.
