Стек GEPRC TAKER F722 BLS 60A V2

Интегрированная система для высокопроизводительных FPV-дронов

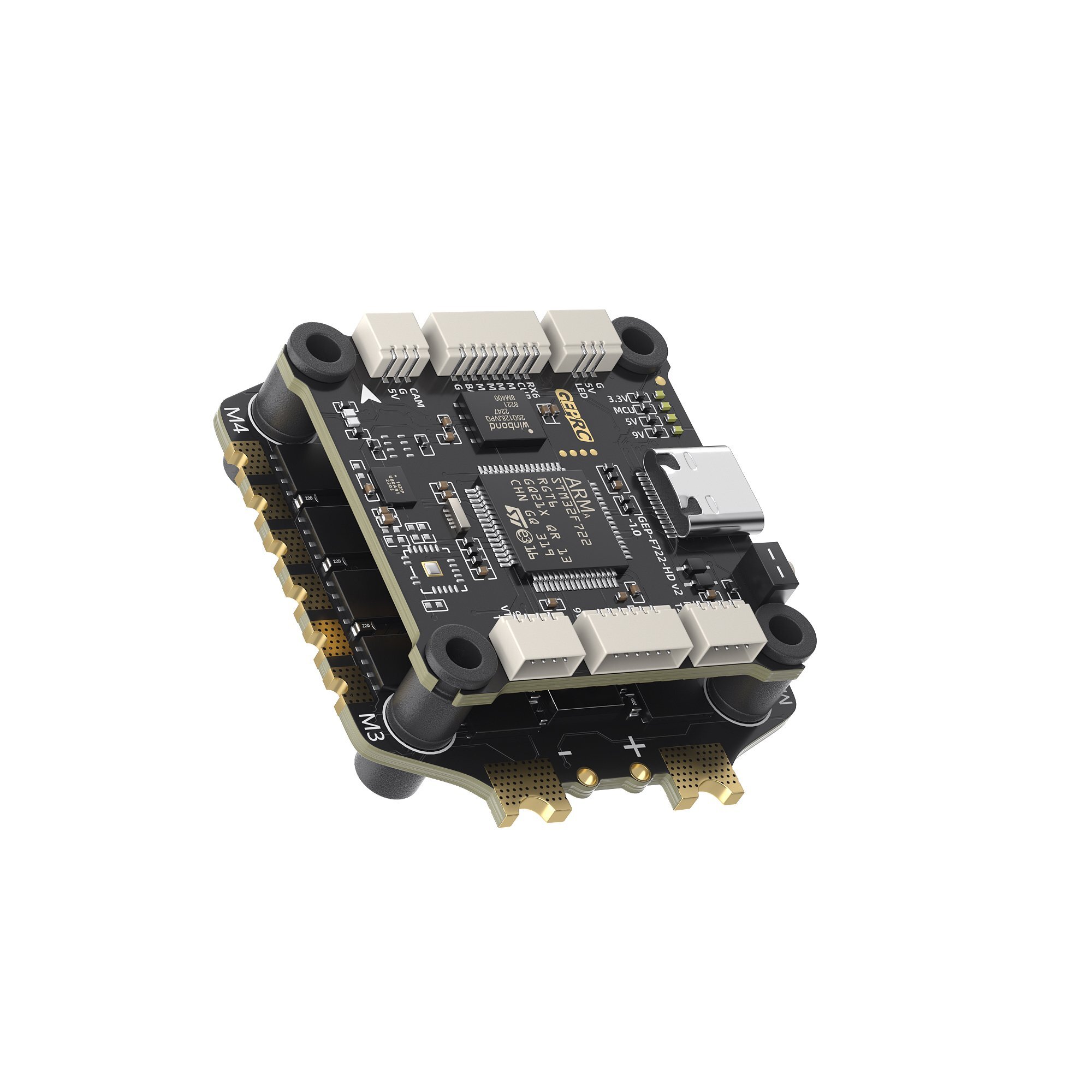

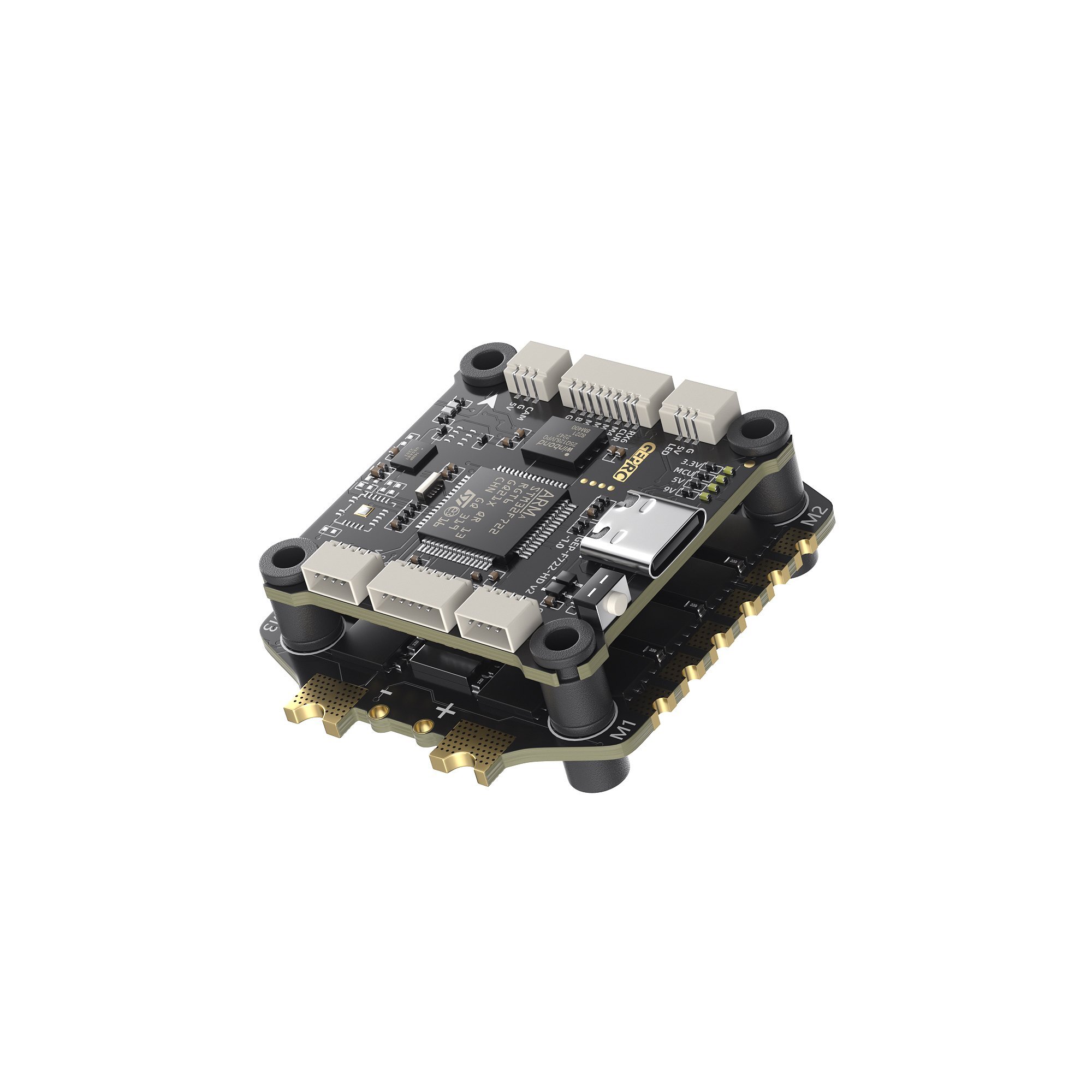

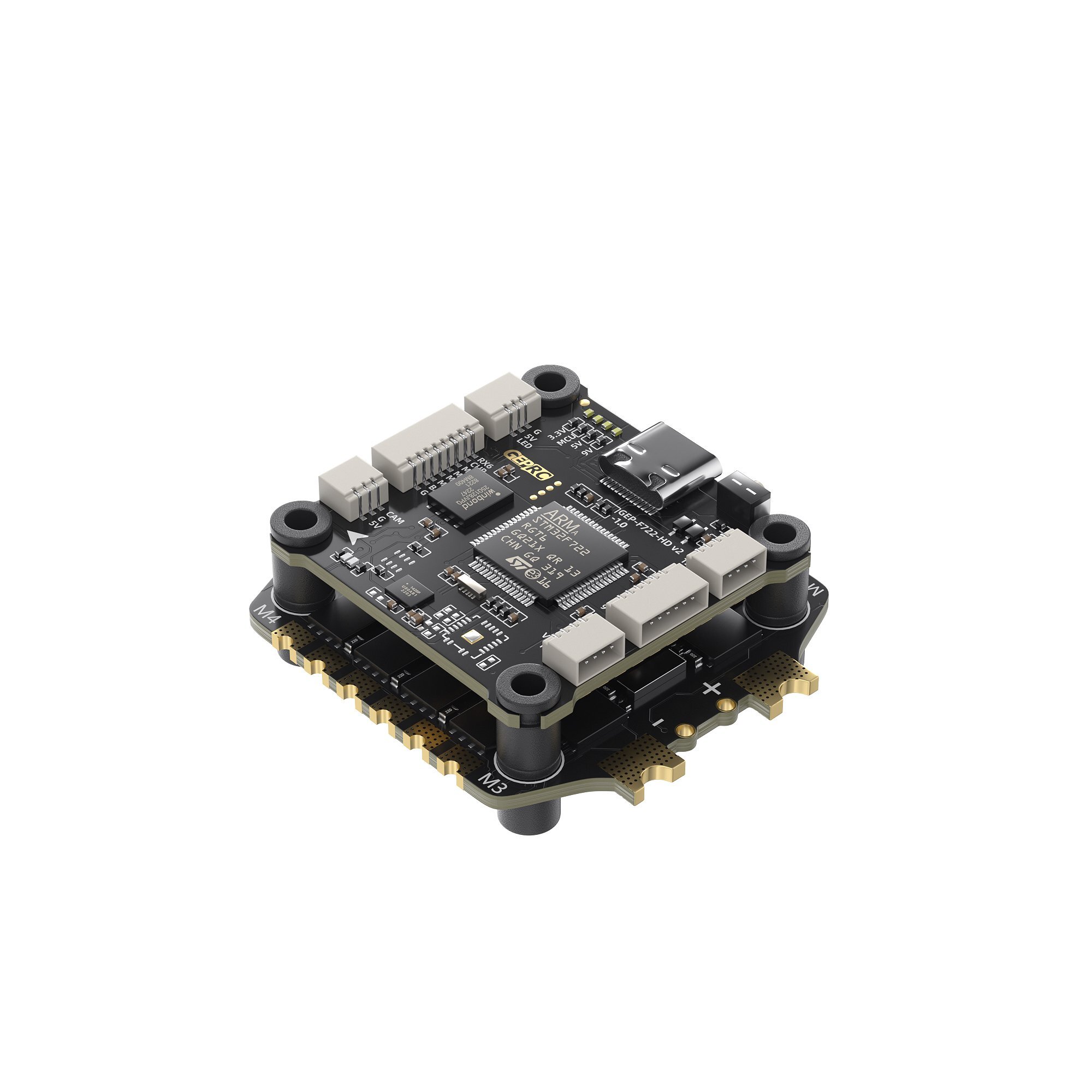

GEPRC TAKER F722 BLS 60A V2 — это готовый стек (полётный контроллер + 4-в-1 регулятор оборотов) для сборки мощного FPV-дрона. Стек предназначен для гоночных, фристайловых и кинематографических сборок на 5–7 дюймов. Главное преимущество — прямое подключение к DJI Air Unit без пайки благодаря фирменному адаптеру.

Мощный процессор и стабильная гироскопическая система

Базу составляет микроконтроллер STM32F722 (216 МГц) с 512 KB Flash и гироскопом ICM42688-P (SPI). Встроенный барометр обеспечивает точное измерение высоты, а 16 Мб чёрного ящика сохраняют полные логи полётов для анализа и отладки настроек. BetaFlight OSD с чипом AT7456E выводит критическую информацию прямо на видеопередачу.

60A непрерывного тока с запасом мощности

Регулятор TAKER H60_BLS — это 4-в-1 решение на прошивке BLHeli_32 с непрерывной пропускной способностью 60 A (65 A на 5 секунд). Поддерживает все актуальные протоколы DShot (150/300/600), что обеспечивает минимальную задержку управления. Встроенный датчик тока (галванометр) позволяет контролировать потребление энергии в реальном времени.

Питание и интеграция

Двойной независимый BEC (5 В / 3 А и 9 В / 2,5 А) стабильно питает видеопередатчик, камеру, приёмник и другие периферийные устройства. Встроенный LC-фильтр защищает электронику от помех. 5 портов UART обеспечивают гибкость подключения GPS, SmartAudio VTX, приёмников CRSF/ELRS и других модулей.

Компактная конструкция и удобство монтажа

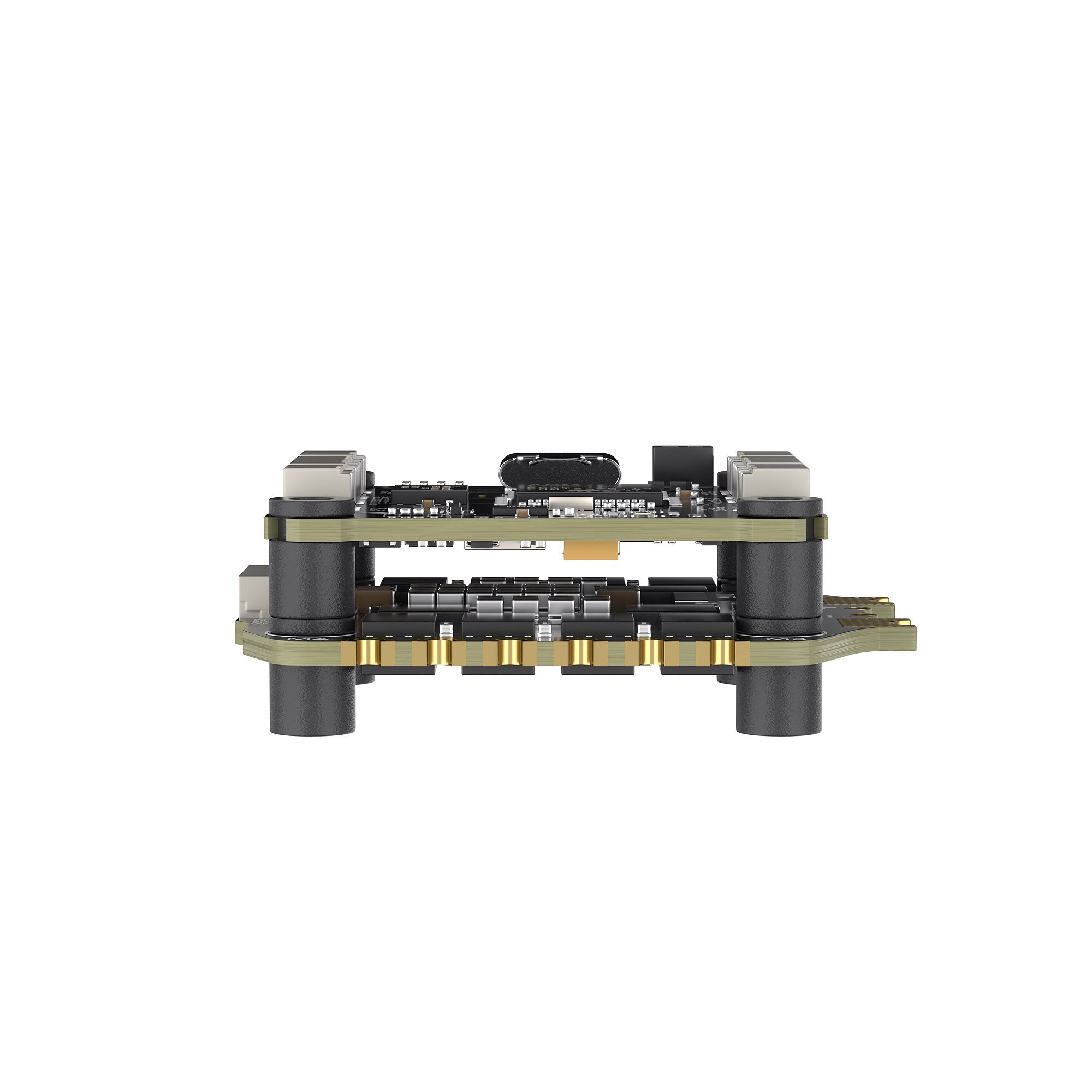

Оба модуля (36,85 × 36,85 мм и 42 × 45,7 мм) совместимы со стандартным креплением 30,5 × 30,5 мм. Комплект включает силиконовые амортизирующие прокладки для стабилизации гироскопа. Кабели-адаптеры и разъёмы минимизируют необходимость пайки при сборке.

Применение

Идеален для опытных пилотов FPV, собирающих дроны под ракетный полёт, высокоскоростной фристайл или кино-аппараты с DJI цифровым передатчиком. Поддерживает батареи 3–6S, что даёт возможность адаптировать мощность под конкретные задачи.

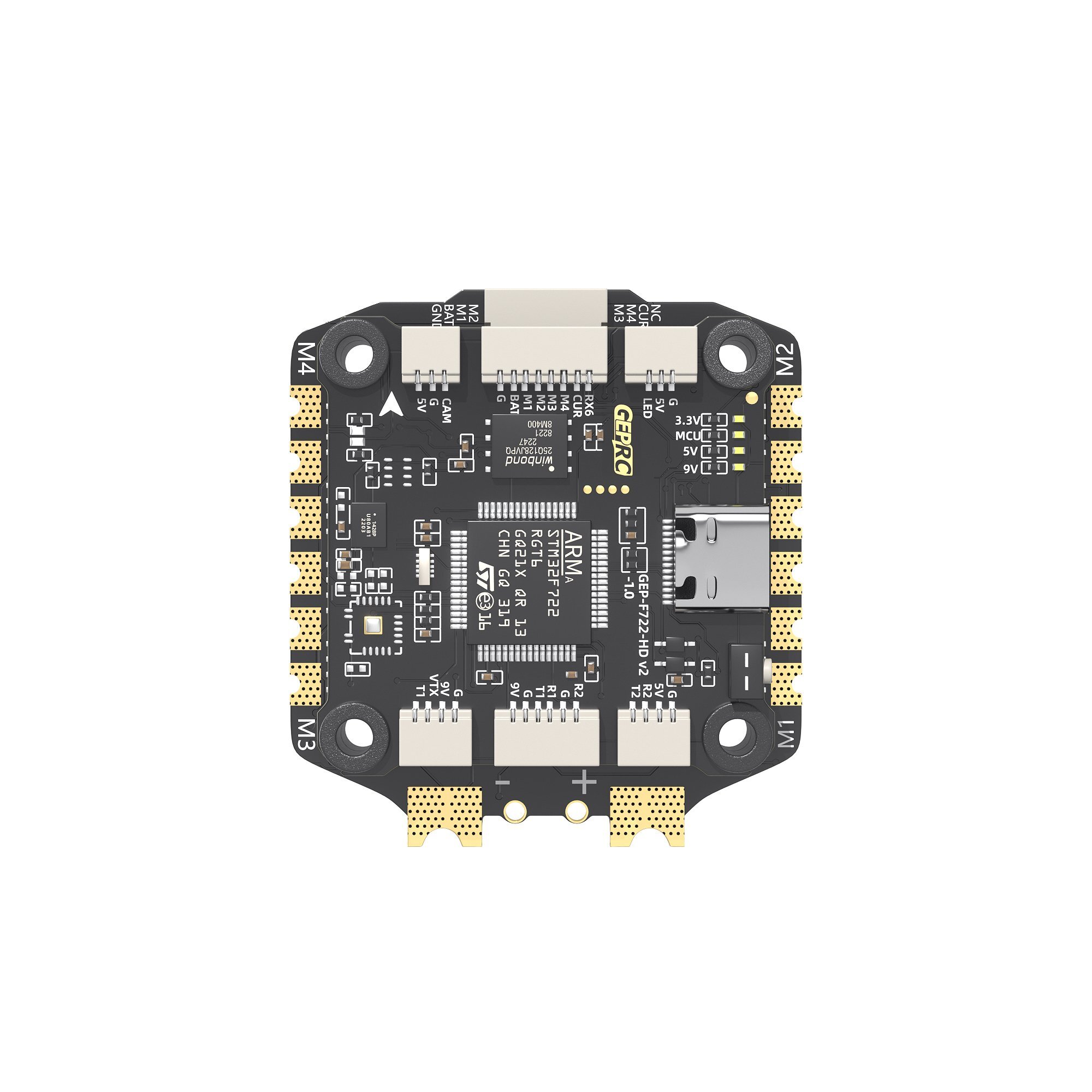

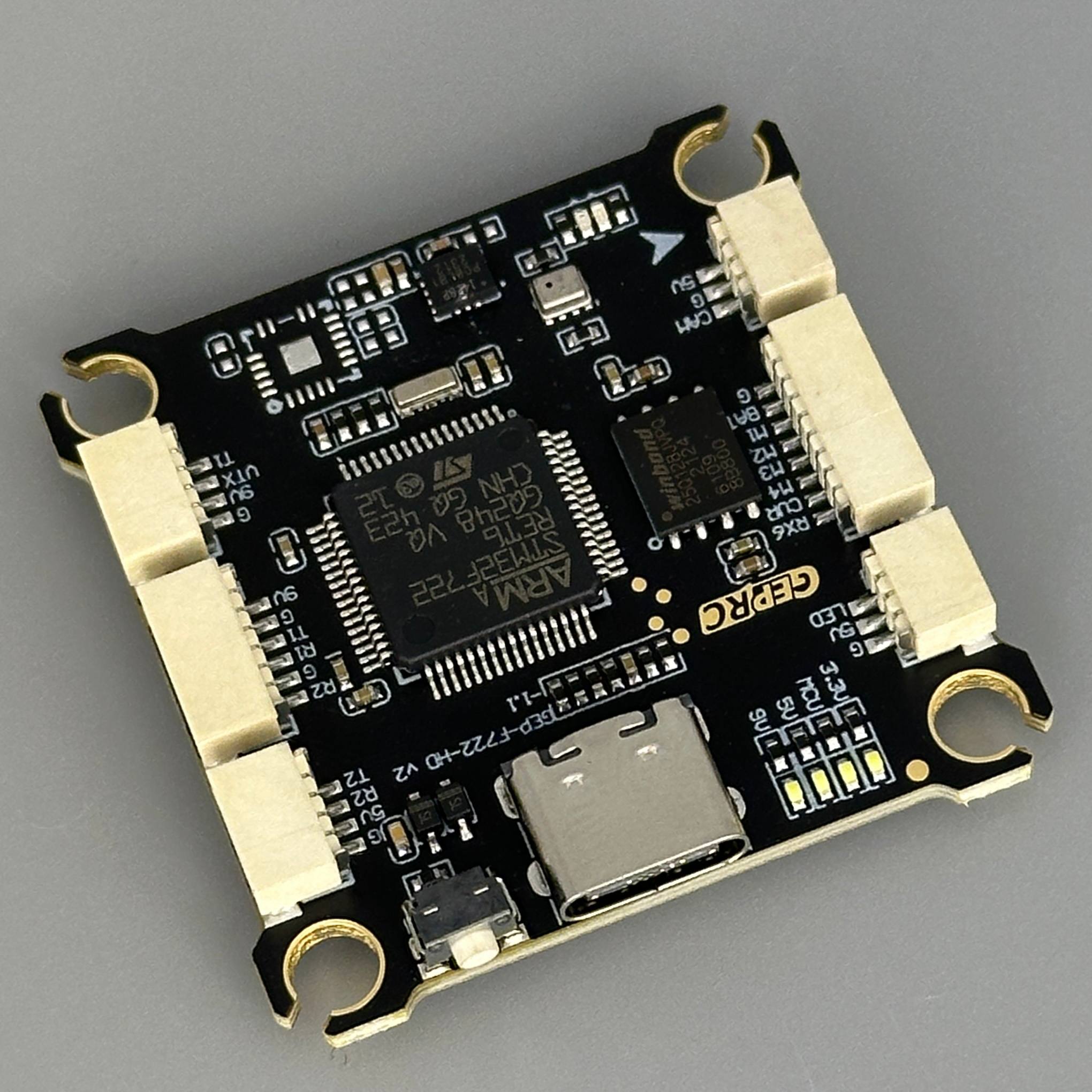

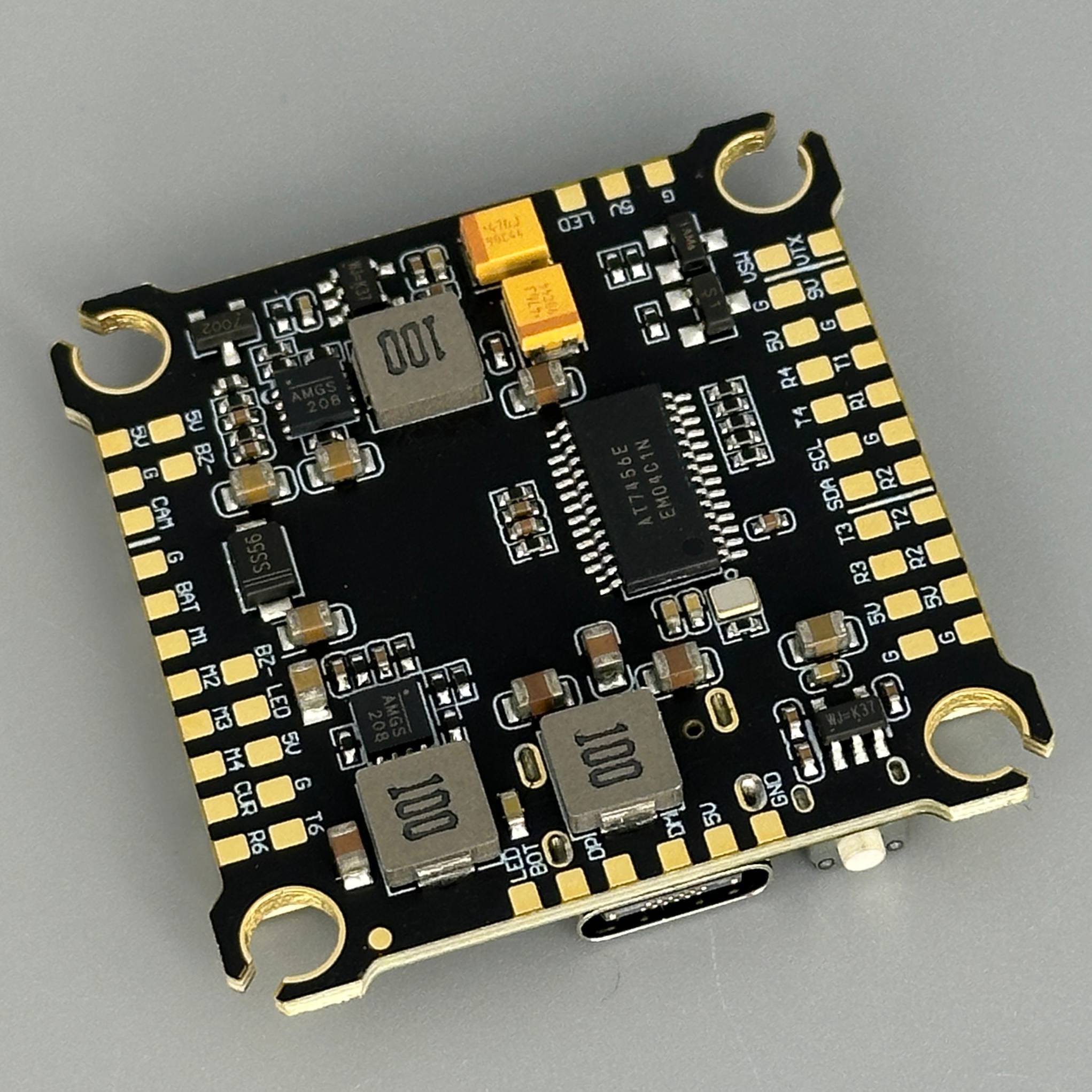

Полётный контроллер GEP-F722-HD V2

• Микроконтроллер: STM32F722 (216 МГц, 512 KB Flash)
• Гироскоп: ICM42688-P (SPI)
• Барометр: встроенный
• Чёрный ящик: 16 Мб на борту
• Разъём DJI Air Unit: прямое подключение (plug-and-play)
• OSD: BetaFlight OSD с чипом AT7456E
• USB-интерфейс: Type-C
• Выход BEC: 5 В / 3 А и 9 В / 2,5 А (двойной независимый BEC)
• Порты UART: 5 шт.
• Фильтр питания: встроенный LC-фильтр
• Входное напряжение: 3–6S LiPo
• Таргет прошивки: GEPRCF722
• Размер: 36,85 × 36,85 мм
• Монтажные отверстия: 30,5 × 30,5 мм (φ4 мм → φ3 мм при использовании силиконовых амортизирующих прокладок)
• Вес: 8,1 г

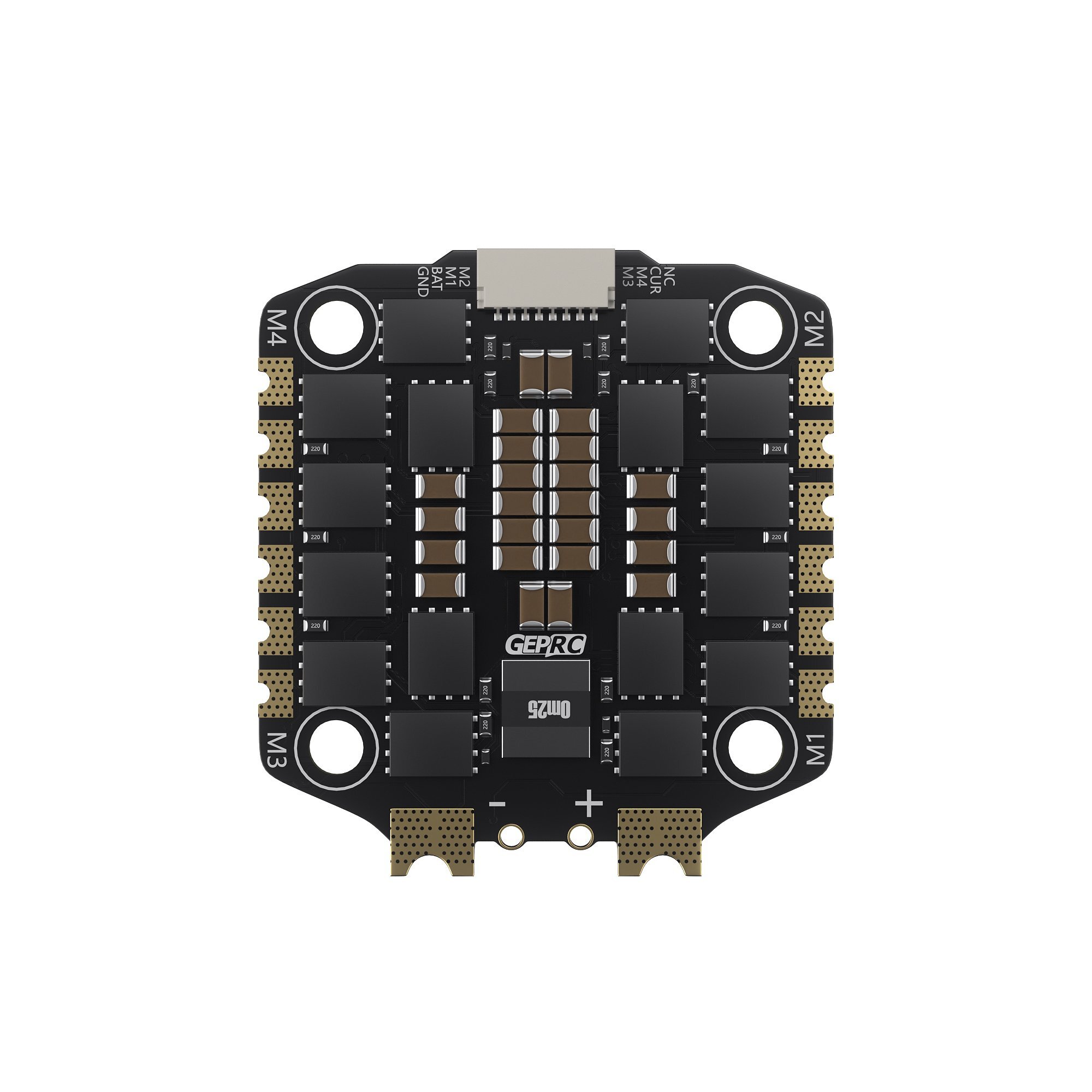

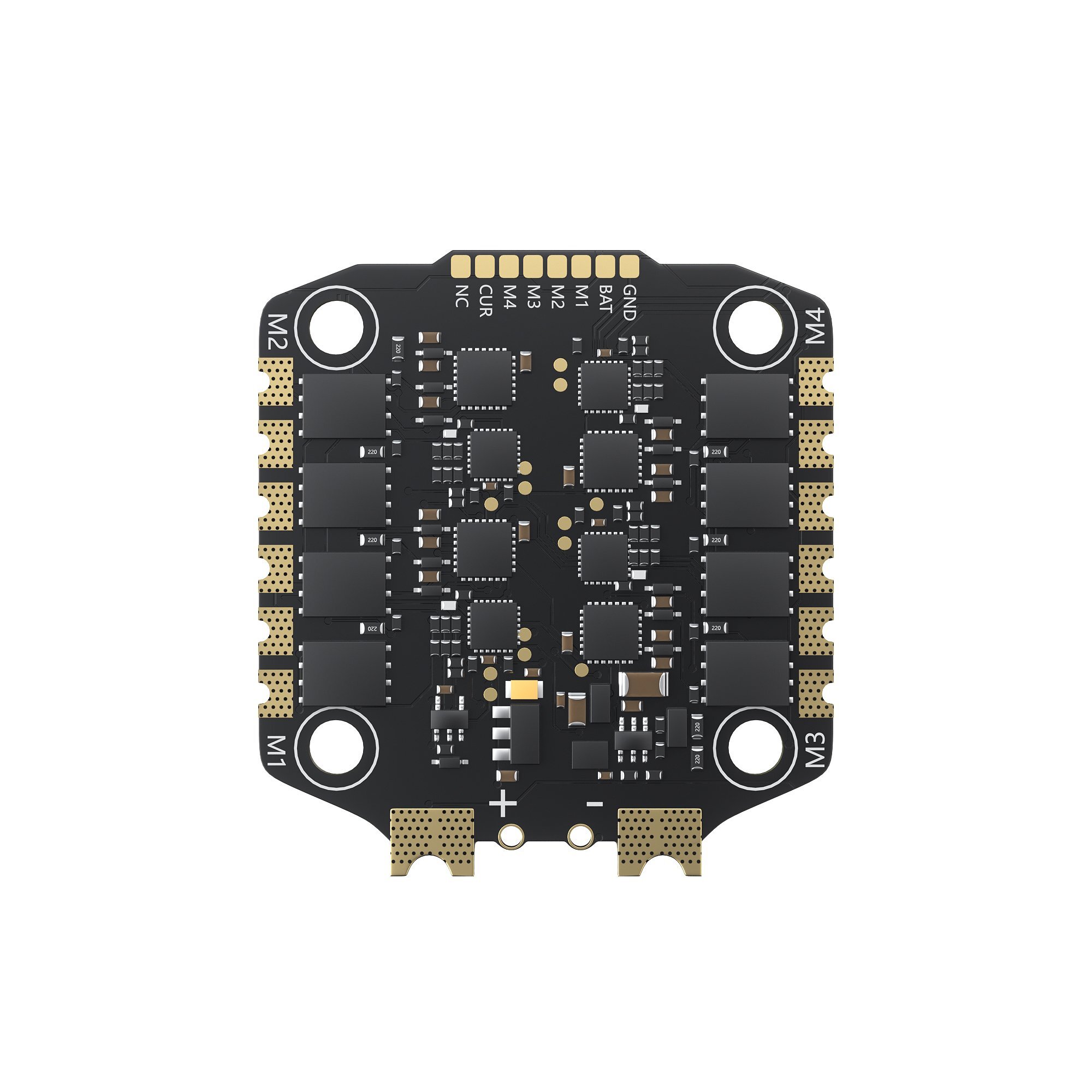

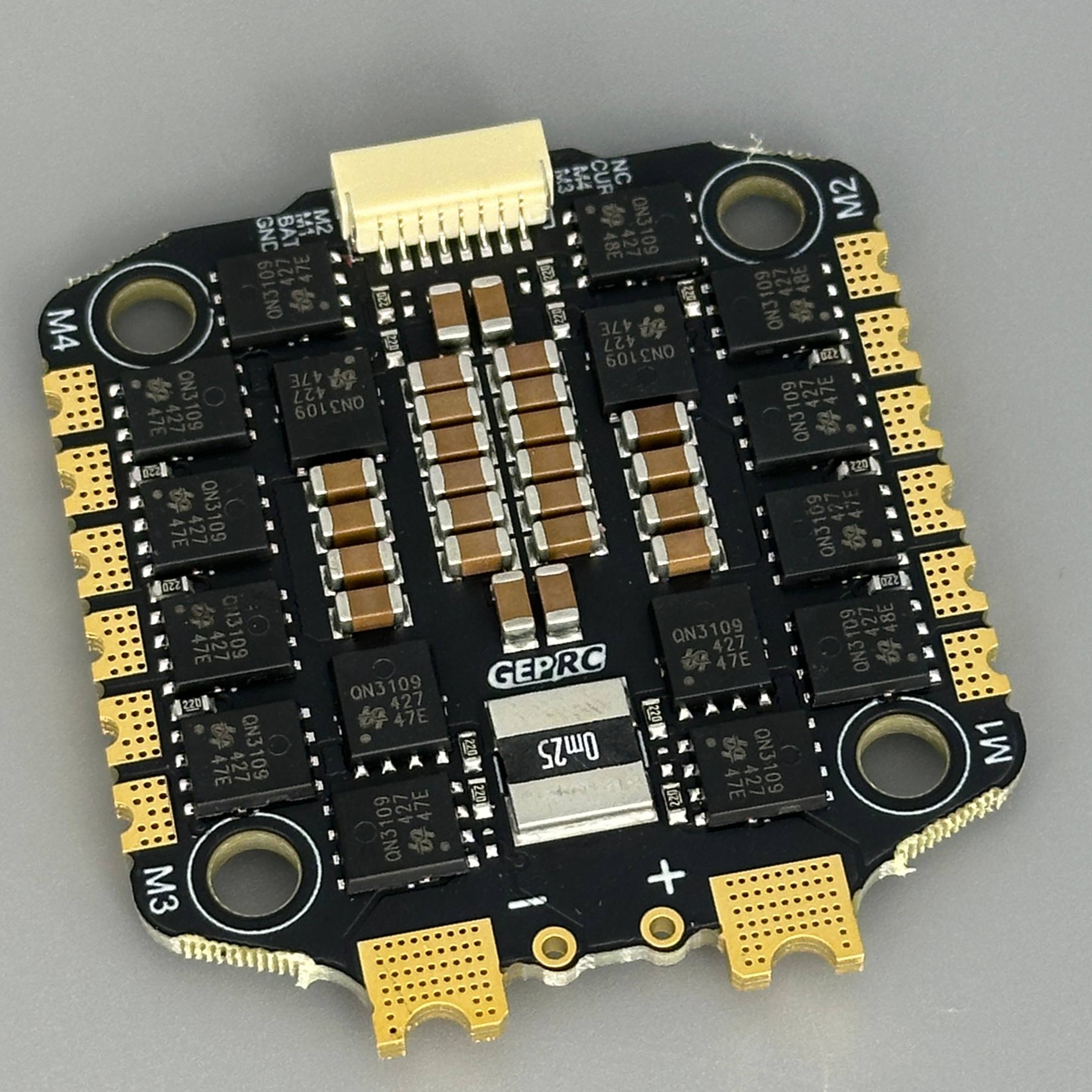

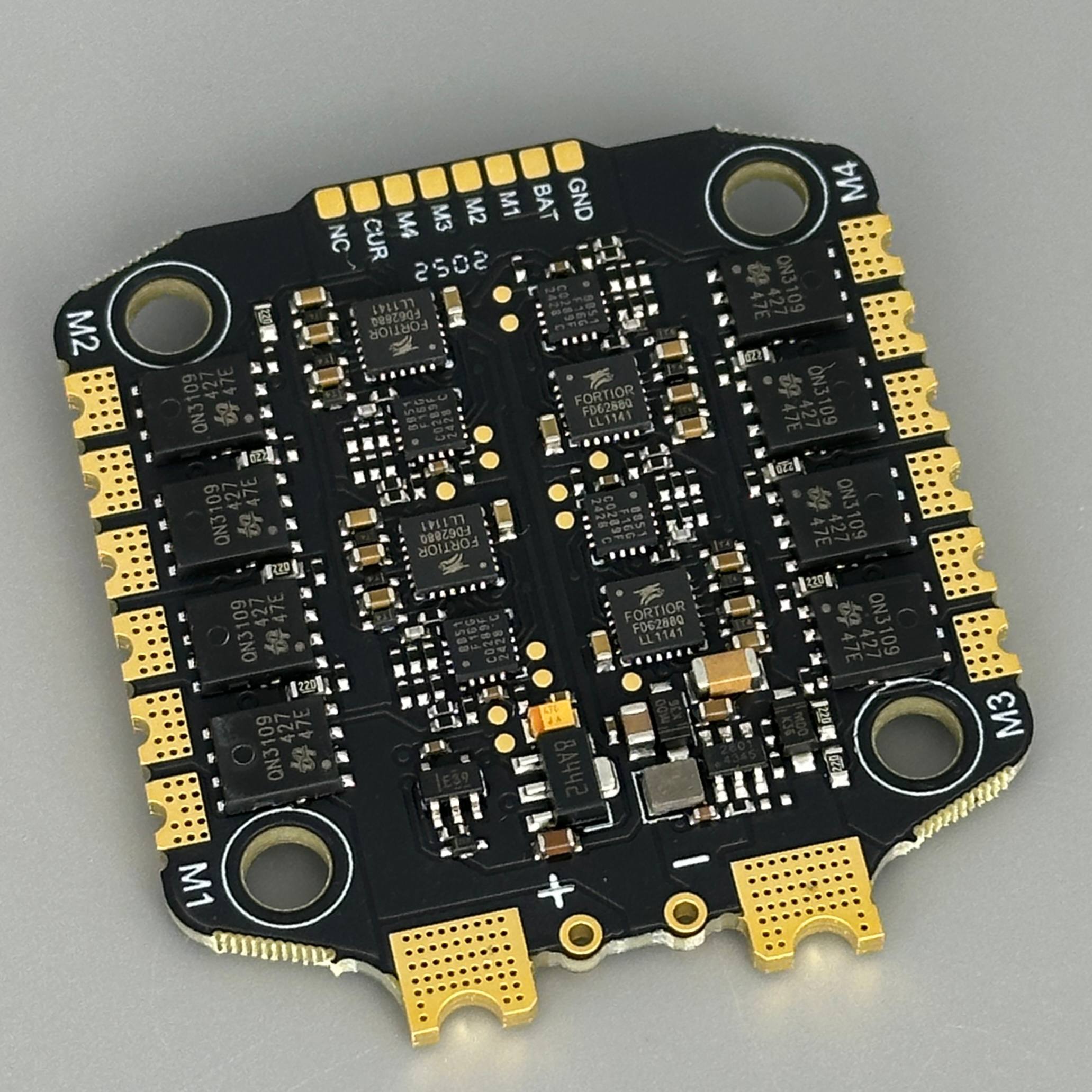

Регулятор оборотов TAKER H60_BLS 60A 4IN1

• Архитектура: 4-в-1 интегрированный ESC (четыре регулятора на одной плате)
• Прошивка: BLHeli_32
• Входное напряжение: 3–6S LiPo
• Непрерывный ток: 60 А (на мотор)
• Пиковый ток: 65 А (5 секунд)
• Протокол управления: DShot 150 / 300 / 600
• Датчик тока: поддерживается (галванометр)
• Размер: 42 × 45,7 мм
• Монтажные отверстия: 30,5 × 30,5 мм (φ4 мм → φ3 мм при использовании силиконовых амортизирующих прокладок)
• Вес: 14,9 г
• Таргет: B_X_30

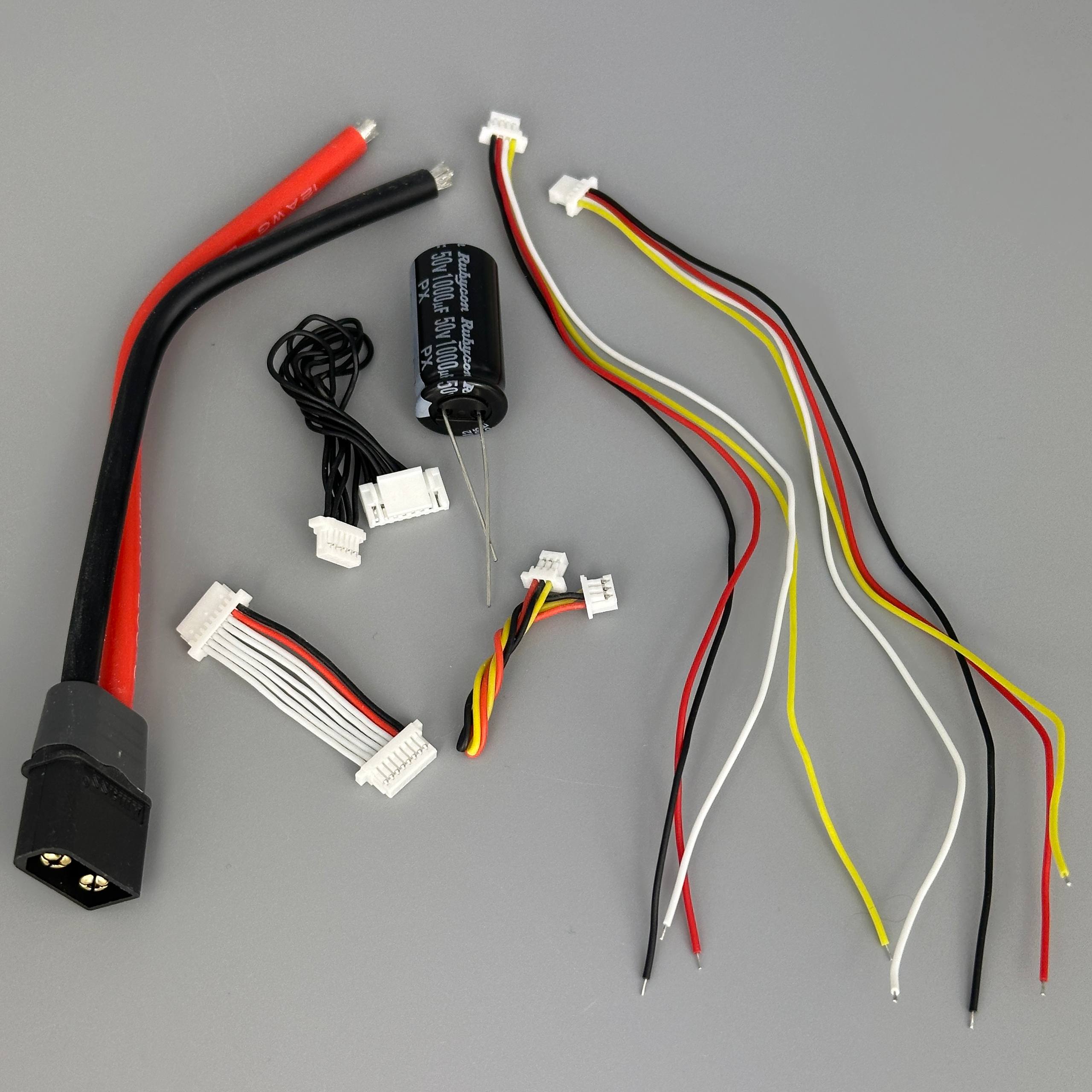

Комплект поставки

1. Полётный контроллер GEP-F722-HD V2
2. Регулятор оборотов TAKER H60_BLS 60A 4IN1 ESC
3. Конденсатор
4. Кабель адаптера DJI Air Unit
5. Кабель адаптера полётного контроллера
6. Кабель питания XT60

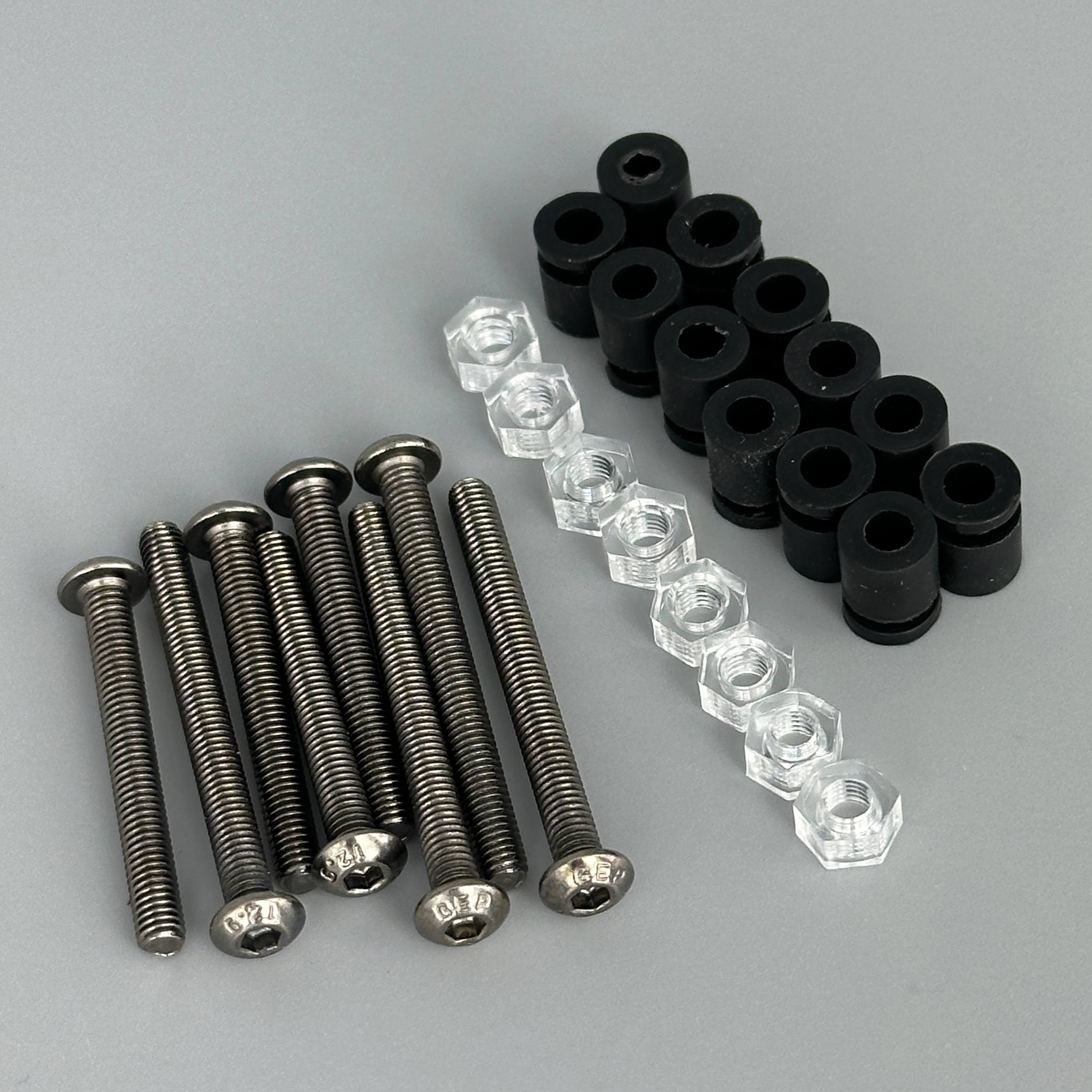

7. 4 силиконовых амортизирующих прокладки (M3–M4)
8. 4 винта M3×30
9. 4 винта M3×25
10. 8 нейлоновых гаек
11. 2 кабеля SH1.0 4-pin (силиконовые)
12. Кабель подключения камеры

Примечание: Входное напряжение 3–6S обозначает совместимость с аккумуляторами от 3-ячейных (3S) до 6-ячейных (6S) LiPo батарей. При работе убедитесь в корректной полярности питания (соблюдайте маркировку BAT+/GND).
