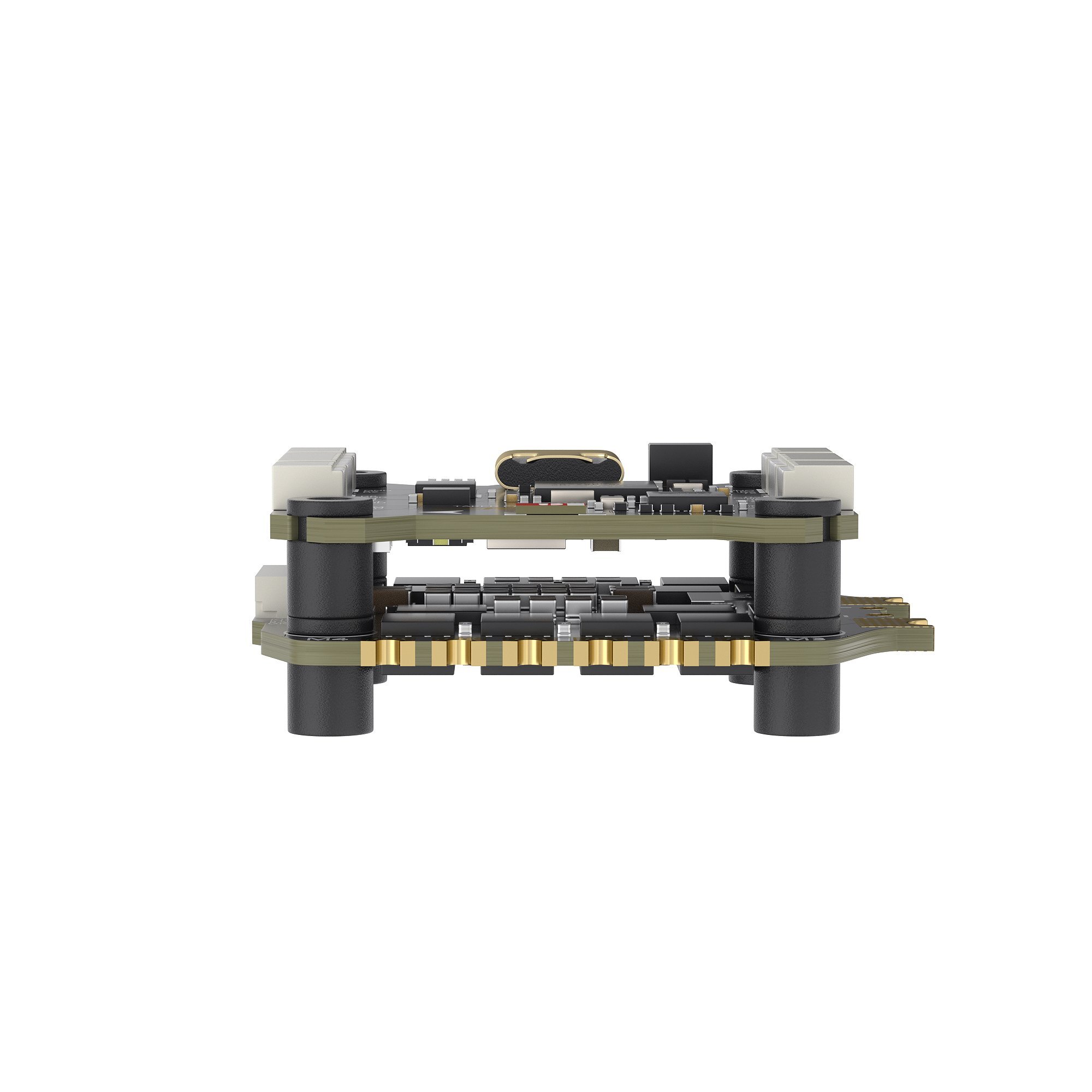

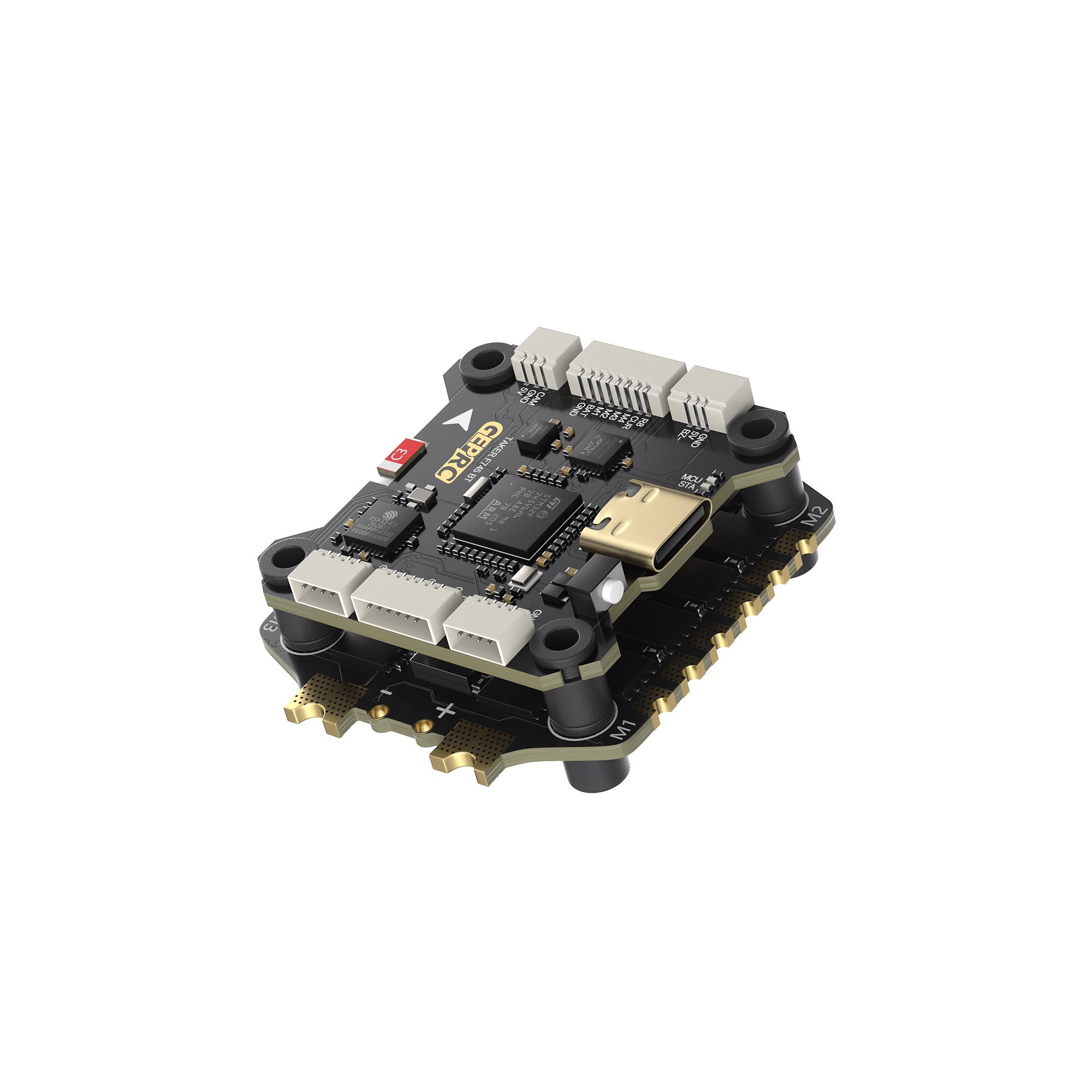

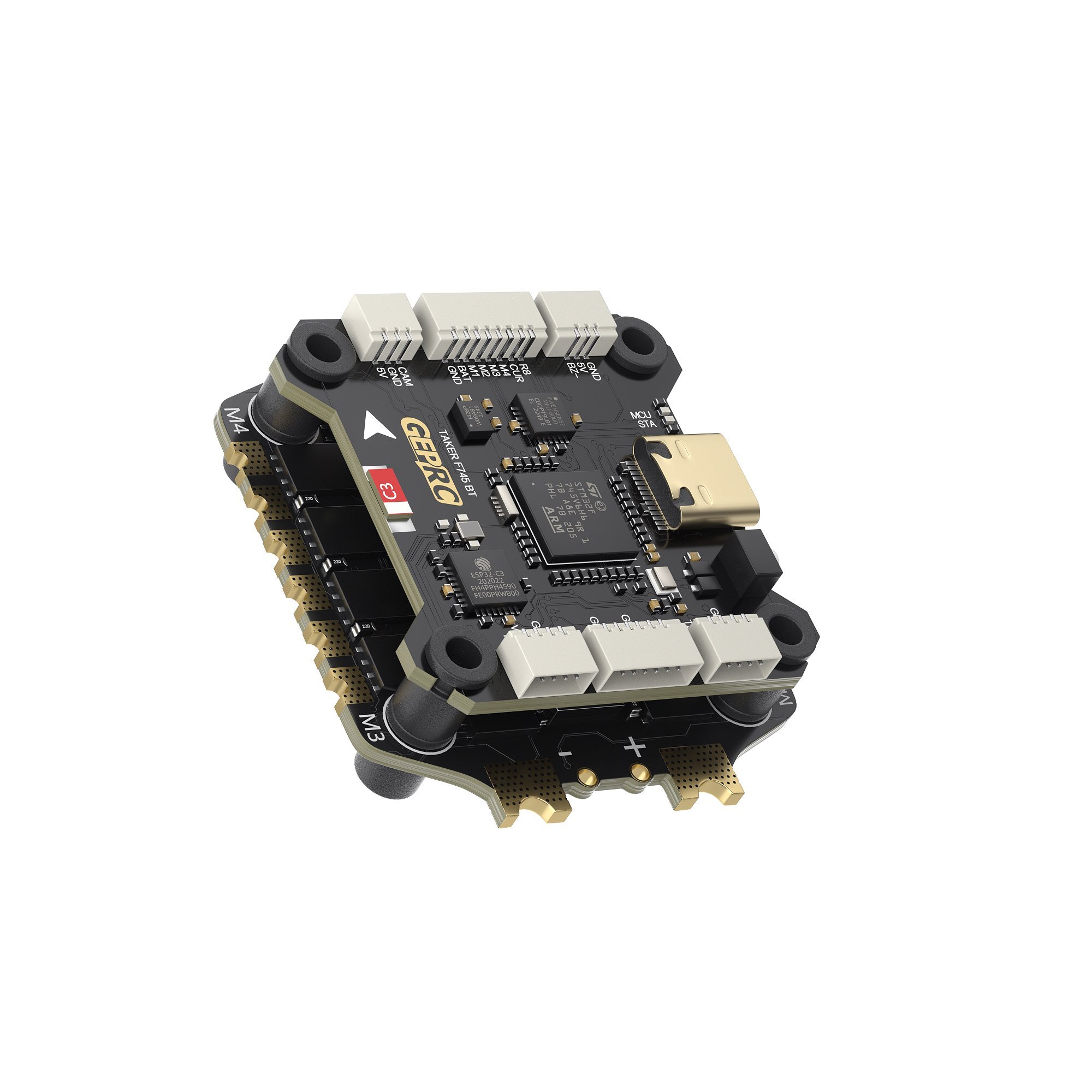

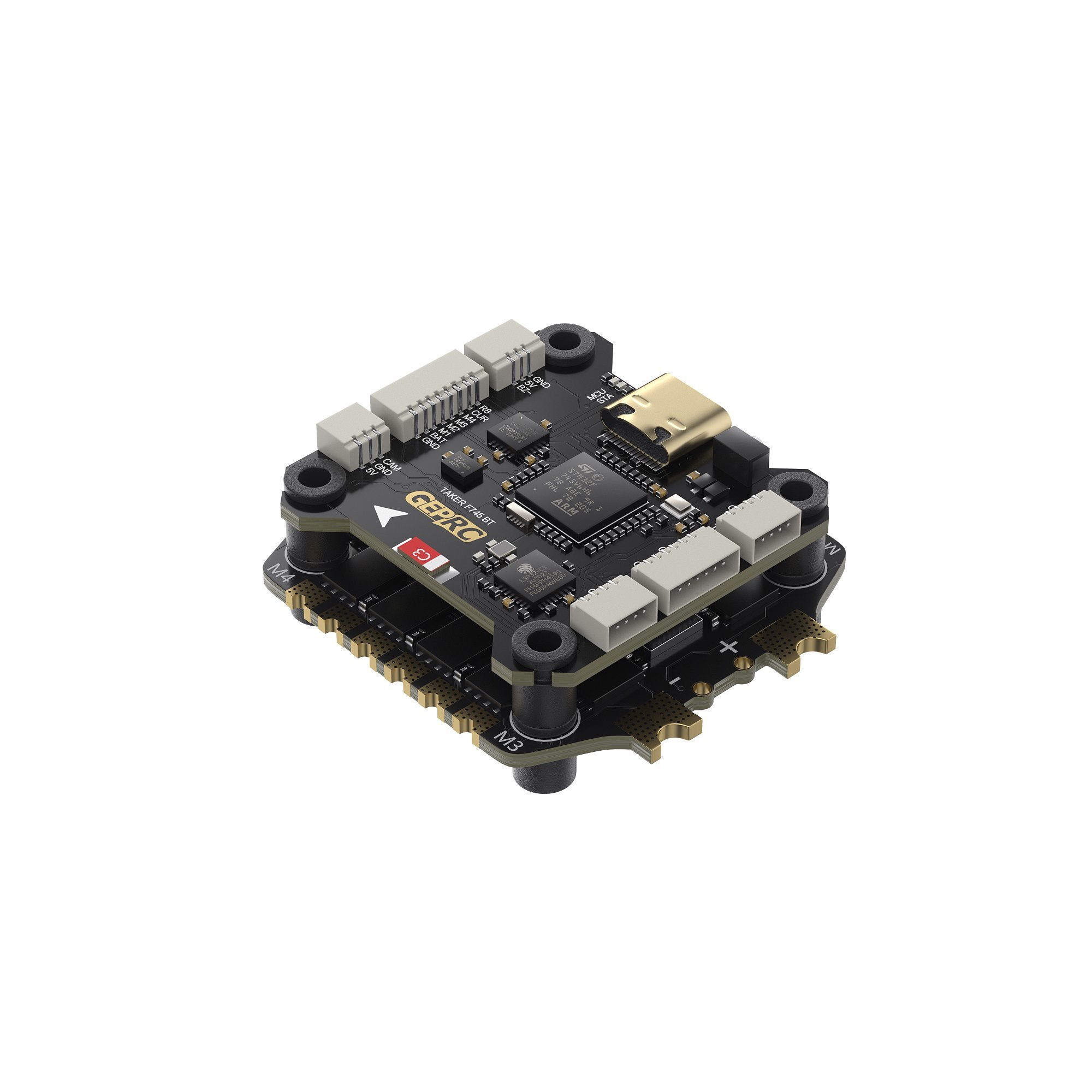

Стек GEPRC TAKER F745 BT 8Bit 60A

Мощный процессор для гоночных дронов

STM32F745VGH6 с Cortex-M7 ядром, работающим на частоте 216 МГц, обеспечивает сверхчувствительное управление для сложных маневров. Стек специально разработан для FPV-гонок и фристайла, где требуется молниеносный отклик управления и стабильность полёта.

Двойной гироскоп для точного управления

Двойная система гироскопа (MPU6000 и ICM42688-P) обеспечивает стабильное и прецизионное поведение в полёте, а встроенный чёрный ящик объёмом 512 МБ записывает обширные данные полёта для простого анализа и тюнинга. Встроенный барометр и 7 портов UART дают гибкость при конфигурации периферии.

Мощный встроенный регулятор скорости

Прочный TAKER H60_BLS 60A 4-в-1 регулятор скорости обрабатывает до 60 А непрерывного тока и 65 А пиков, поддерживая мощные установки без проблем. Поддержка DShot 150/300/600 позволяет работать с современными полётными контроллерами без необходимости в отдельном ESC.

Питание компонентов и совместимость

Конструкция с двойным BEC 5В@3А и 12В@2,5А позволяет с лёгкостью питать дополнительные компоненты, такие как видеокамеры и видеопередатчики. Стек совместим с Betaflight, INAV и Ardupilot, что делает его универсальным для разных стилей полёта и кастомных конфигураций.

Удобство установки и расширяемость

Plug-and-play функциональность и минимум пайки делают установку высокопроизводительного FPV дрона простой и эффективной. Стек поддерживает до 9 выходов PWM: выводы для моторов M1–M4 расположены на разъёме ESC, M5–M8 — сольдерные площадки, M9 используется по умолчанию для серийной LED-ленты или может служить дополнительным выходом PWM. Совместимость с X8 дронами расширяет спектр применения.

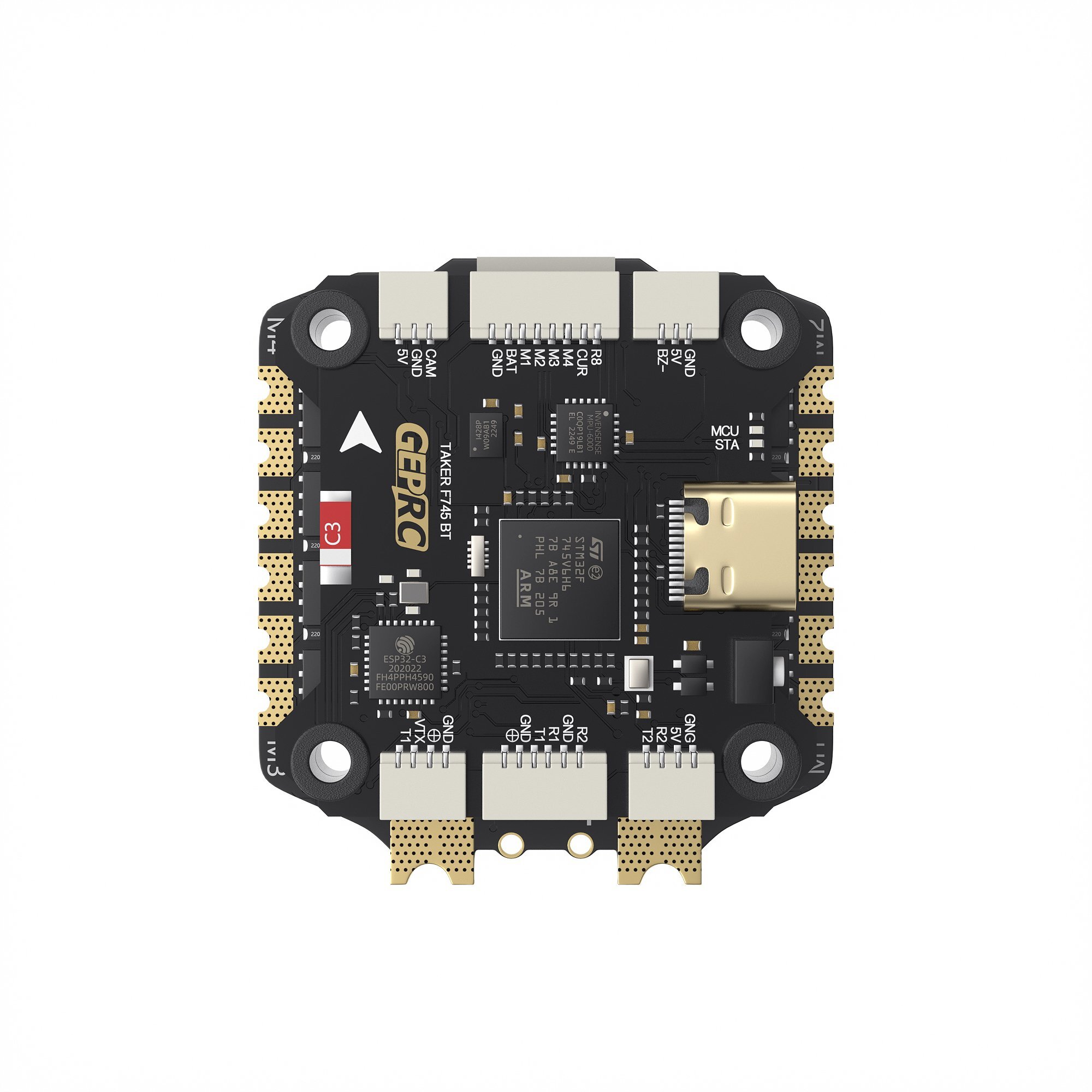

Характеристики полётного контроллера

• Модель: TAKER F745 BT
• Микроконтроллер: STM32F745VGH6 (Cortex-M7, 216 МГц)
• Гироскопы: MPU6000 + ICM42688-P (двойной гироскоп)
• Чёрный ящик: 512 МБ встроенная память
• Bluetooth: поддерживается (может быть недоступна в текущих батчах)
• Барометр: поддерживается
• USB интерфейс: Type-C
• OSD: BetaFlight OSD (чип AT7456E)
• Выход BEC: 5 В при 3 А + 12 В при 2,5 А (двойной BEC)
• Порты UART: 7 групп (UART3 закреплён для Bluetooth)
• Фильтрация: встроенный LC-фильтр
• Подключение воздушного модуля: прямое подключение к DJI Air Unit
• Совместимость: Betaflight, INAV, Ardupilot
• Выходы моторов: до 8 моторов (совместима с X8 дронами)
• Размеры: 38,5 × 38,5 мм
• Отверстия для монтажа: 30,5 × 30,5 мм
• Вес: 8,4 г
• Входное напряжение: 3–6S LiPo

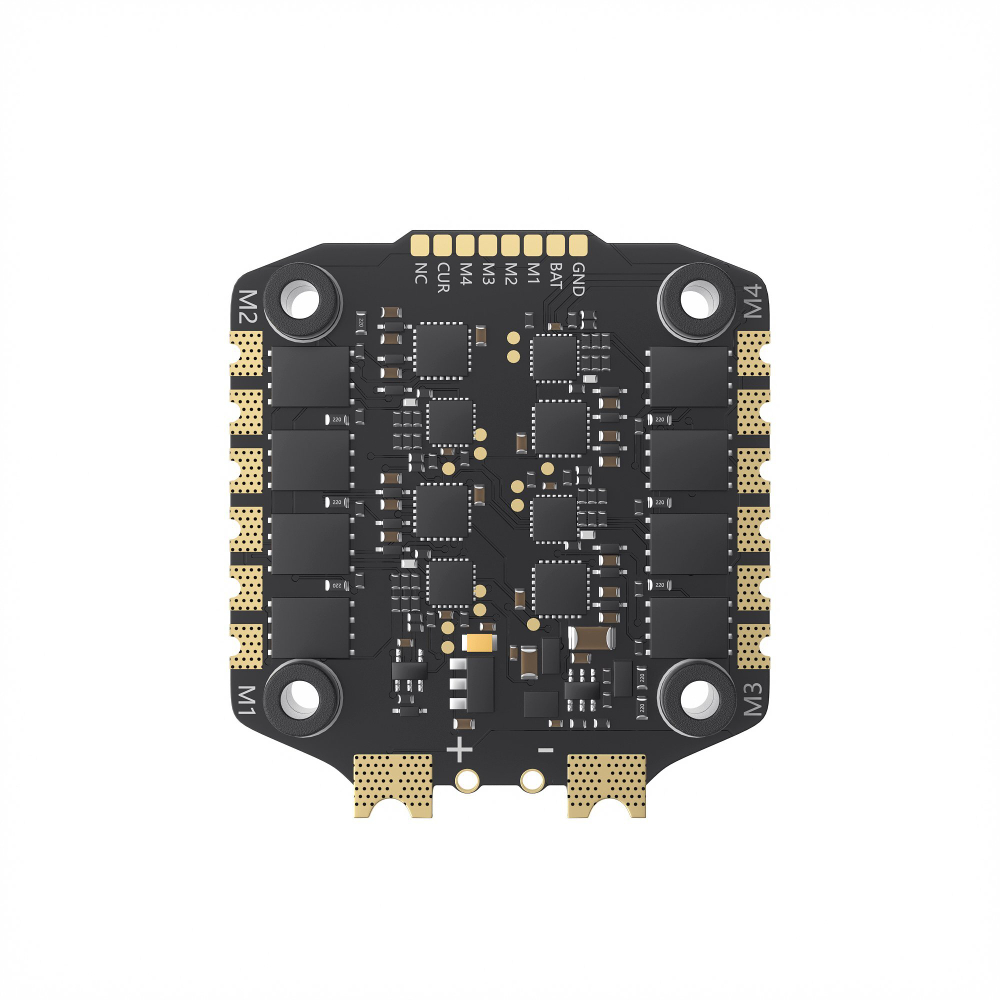

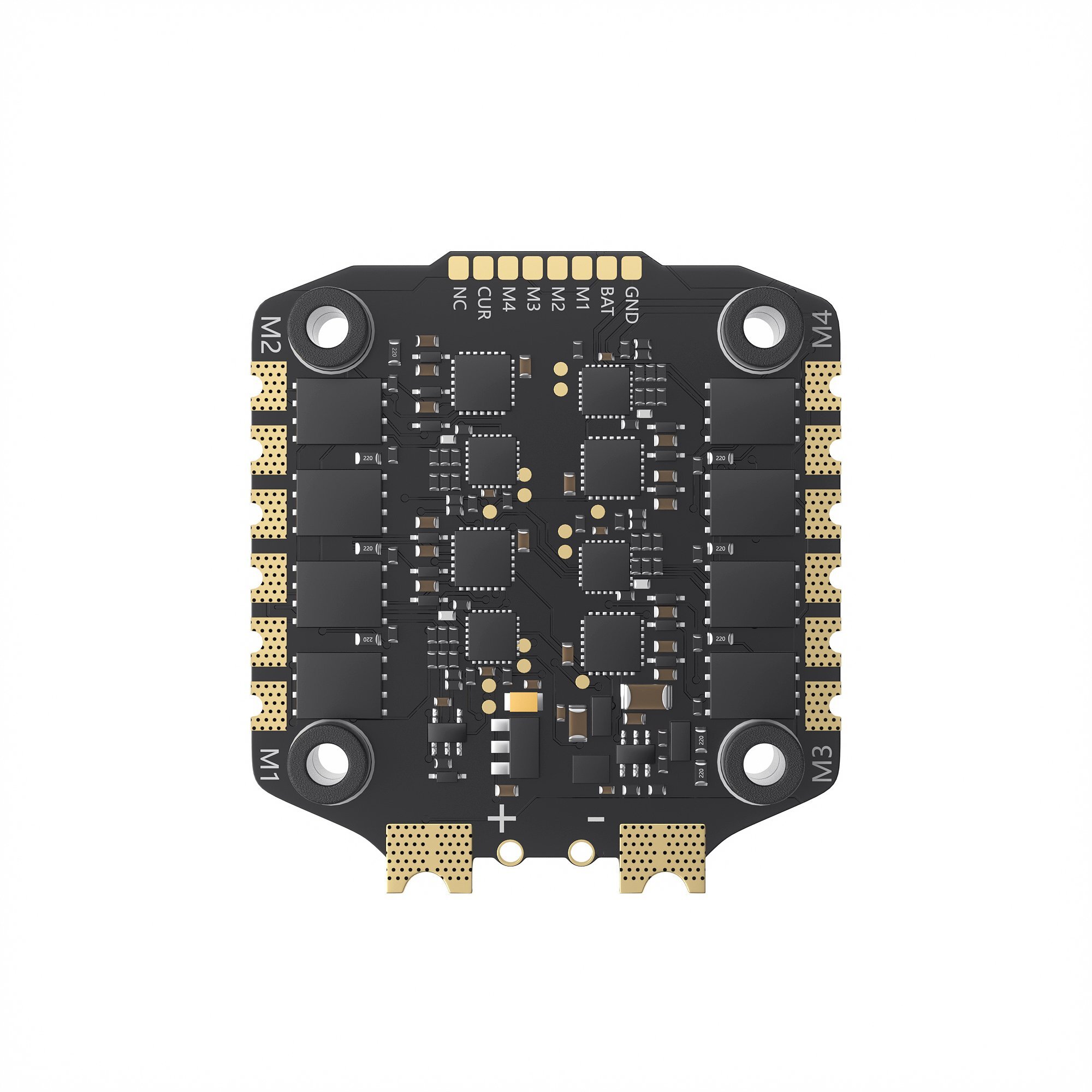

Характеристики регулятора скорости

• Модель: TAKER H60_BLS 60A 4IN1 ESC
• Входное напряжение: 3–6S Lipo
• Постоянный ток: 60 А
• Пиковый ток: 65 А (5 секунд)
• Поддерживаемые протоколы: DShot 150/300/600
• Внутренний амперметр: поддерживается
• Размеры: 42 × 45,7 мм
• Отверстия для монтажа: 30,5 × 30,5 мм
• Вес: 14,9 г

Комплект поставки

1. Платы полётного контроллера (1 шт)
2. Платы электронного регулятора скорости (1 шт)
3. Конденсатор (1 шт)
4. Кабель подключения 3-in-1 O3 (1 шт)
5. Кабель адаптера полётного контроллера (1 шт)
6. Кабель силиконовый SH1.0 4-pin (1 шт)
7. Кабель подключения видеокамеры (1 шт)
8. Кабель подключения видеопередатчика (1 шт)
9. Кабель подключения зуммера (1 шт)
10. Силовой кабель XT60 (1 шт)
11. Винты М3×30 (4 шт)
12. Винты М3×25 (4 шт)
13. Нейлоновые гайки (8 шт)
14. Силиконовые амортизирующие прокладки (12 шт)

Важно: текущие батчи стека не поддерживают беспроводную настройку параметров через Bluetooth. Полётный контроллер и электронный регулятор скорости работают безупречно во всех остальных аспектах.
