Стек Rcdron 65A F4

Универсальный стек для серьёзных FPV-сборок

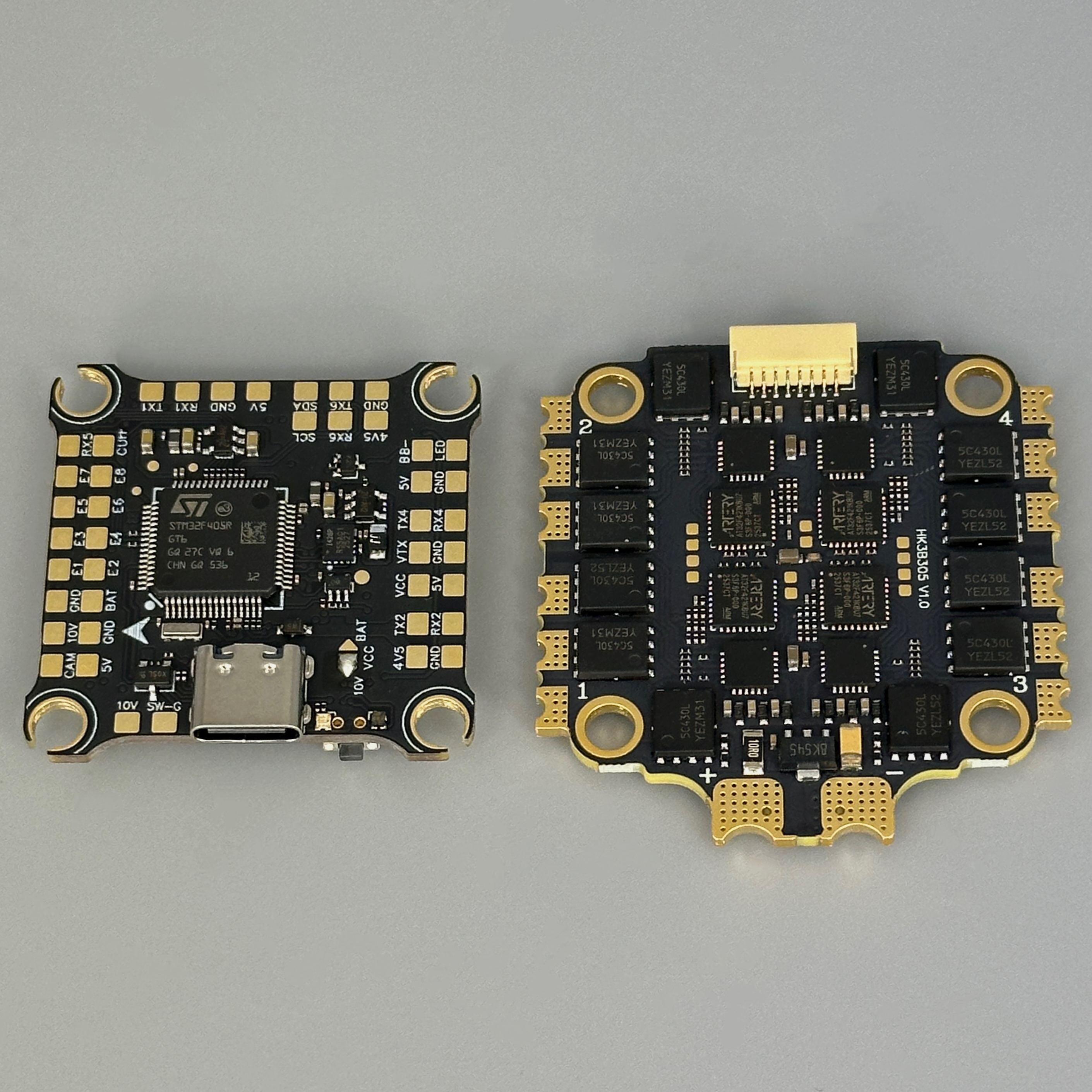

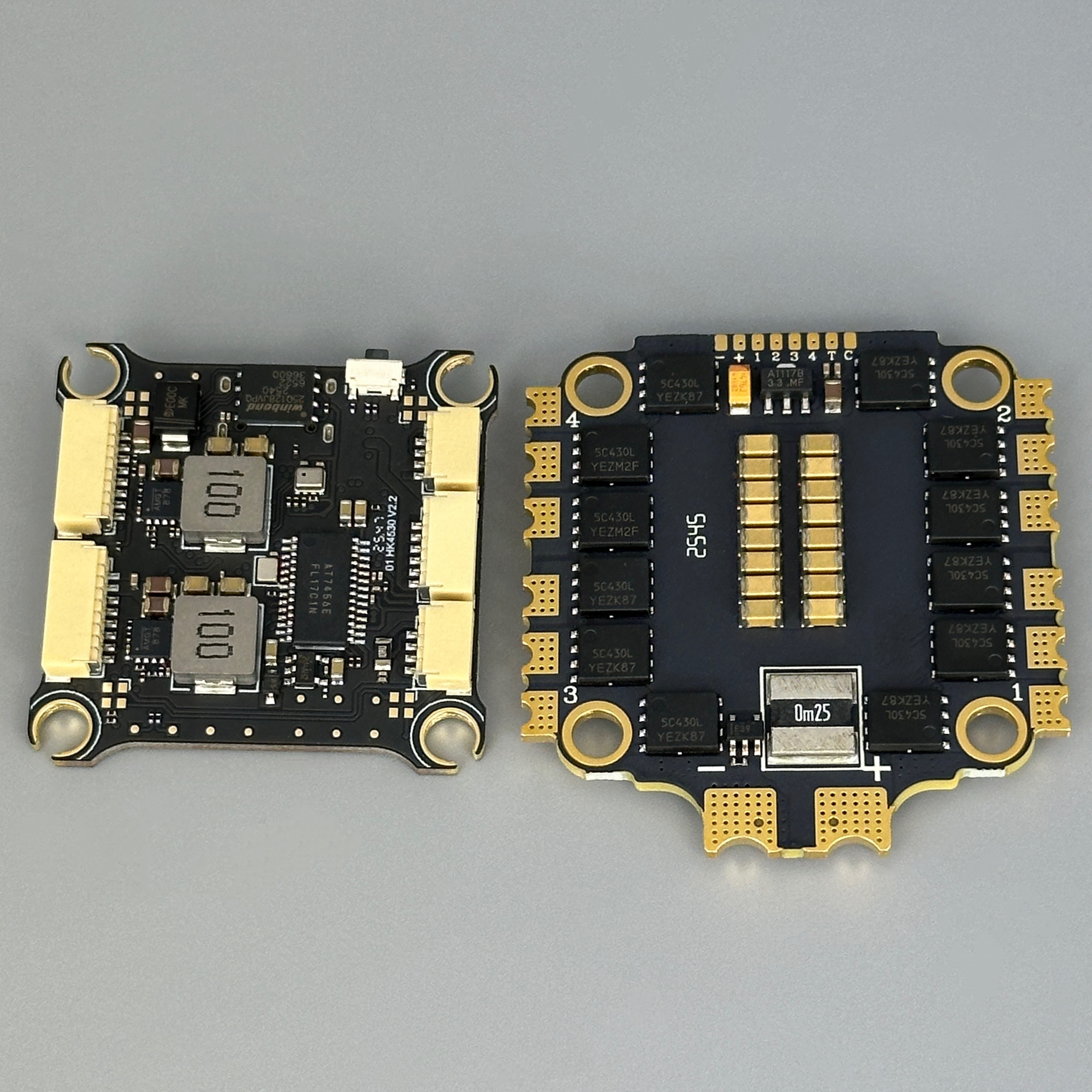

Стек RCDron 65A F4 объединяет мощный полётный контроллер на базе STM32F405 и 4-в-1 регулятор на 65 ампер — это готовое решение для гоночных, фристайл и кинематографических дронов, где требуется баланс между производительностью и простотой монтажа. Стандартная стойка 30.5 × 30.5 мм подходит под большинство современных рам, а встроенная интеграция всех компонентов снижает количество соединений и повышает надёжность.

Мощность и ток для агрессивного пилотирования

ESC с прошивкой BLHeli_32 обеспечивает постоянный ток 65 А на канал, с запасом по пиковому току до 75 А. Это даёт уверенное питание для мощных моторов 2207–2807 размера при резких ускорениях и маневрах. Встроенный датчик тока с настраиваемой калибровкой позволяет точно контролировать нагрузку на полётный контроллер и получать текущие показатели в телеметрии.

Полноценная гиростабилизация и аналитика полётов

ИМУ ICM42688 — это современный, быстрый гироскоп с акселерометром, обеспечивающий плавную стабилизацию даже при вибрациях. Встроенный 16 МБ чёрный ящик автоматически записывает все параметры полёта для последующего анализа. OSD (AT7456E) позволяет вывести телеметрию на видеосигнал в реальном времени.

Гибкость в подключении приёмников и модулей

5 независимых UART-портов позволяют одновременно подключить приёмник управления (ELRS, TBS Crossfire, CRSF), видеопередатчик с SmartAudio, GPS и другие периферийные устройства без конфликтов. Встроенный разъём на 10V питания идеально подходит для прямого подключения цифровых видеосистем DJI O3 и Walksnail без дополнительных переходников.

Удобство сборки и обслуживания

USB Type-C разъём значительно повышает ресурс эксплуатации, исключая проблемы с окислением и плохым контактом. Предусмотрены крепления под демпфирующие втулки, силиконовые демпферы помогают изолировать вибрации рамы от гироскопа. В комплект входит соединительный шлейф и питающий кабель с припаянным XT60 — это ускоряет первичную сборку.

Поддержка современных протоколов управления

Стек поддерживает полный спектр сигналов: от классических PWM и S.Bus до новейших DShot1200, OneShot и Multishot. Совместимость с приёмниками ELRS, TBS Crossfire, FrSky Futaba гарантирует, что вы не будете привязаны к одному производителю систем управления.

Характеристики полётного контроллера RCDron F405 V3

• Процессор: STM32F405RET6
• ИМУ: ICM42688 (SPI подключение)
• OSD: AT7456E (аналоговый вывод телеметрии)
• Барометр: встроенный (BMP280 или аналогичный)
• Чёрный ящик: 16 МБ встроенной флэш-памяти
• UART: 5 независимых портов
• BEC выходы: 5V/3A и 10V/2.5A
• Поддерживаемые приёмники: ELRS, TBS Crossfire, SBUS, CRSF, iBus, PPM
• Размеры: 36 × 36 мм (монтажные отверстия 30.5 × 30.5 мм)
• Вес: ~8.5 г
• Светодиоды: 4 программируемых LED-индикатора
• Разъём: USB Type-C

Характеристики регулятора скорости RCDron 65A 4-в-1

• Процессор: 32-битный MCU
• Прошивка: BLHeli_32
• Непрерывный ток: 65 А на канал
• Пиковый кратковременный ток: 70–75 А
• Входное напряжение: 7.4–25.2V (2S–6S LiPo/LiHv)
• Поддерживаемые протоколы: PWM, OneShot125, OneShot42, Multishot, DShot150/300/600/1200
• Датчик тока: встроенный (масштаб 120 А, настраиваемый)
• Размеры: 42.5 × 45 мм (монтажные отверстия 30.5 × 30.5 мм)
• Вес: ~15 г

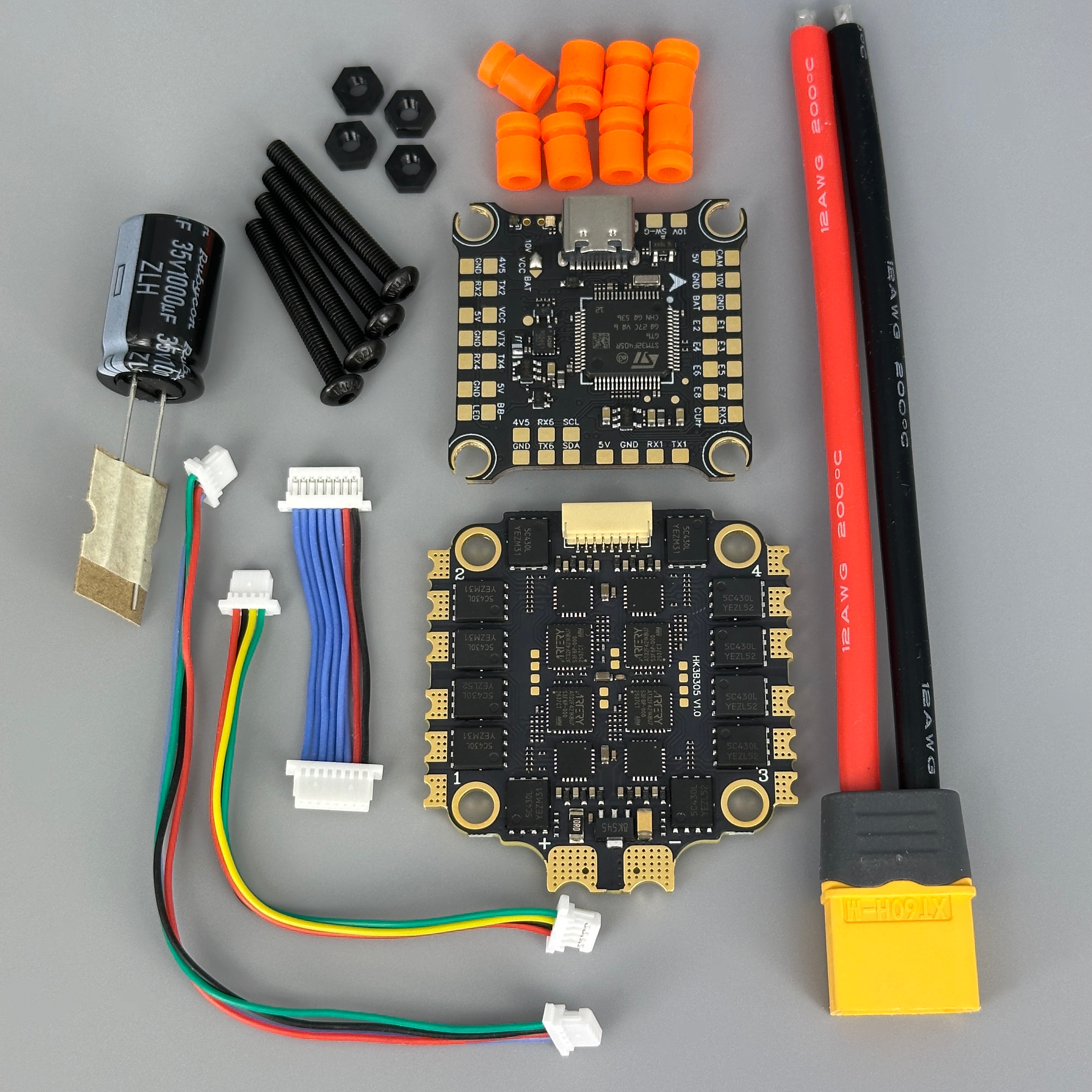

Комплект поставки

1. Полётный контроллер RCDron F405 V3 — 1 шт.
2. Регулятор скорости RCDron 65A 4-в-1 ESC — 1 шт.

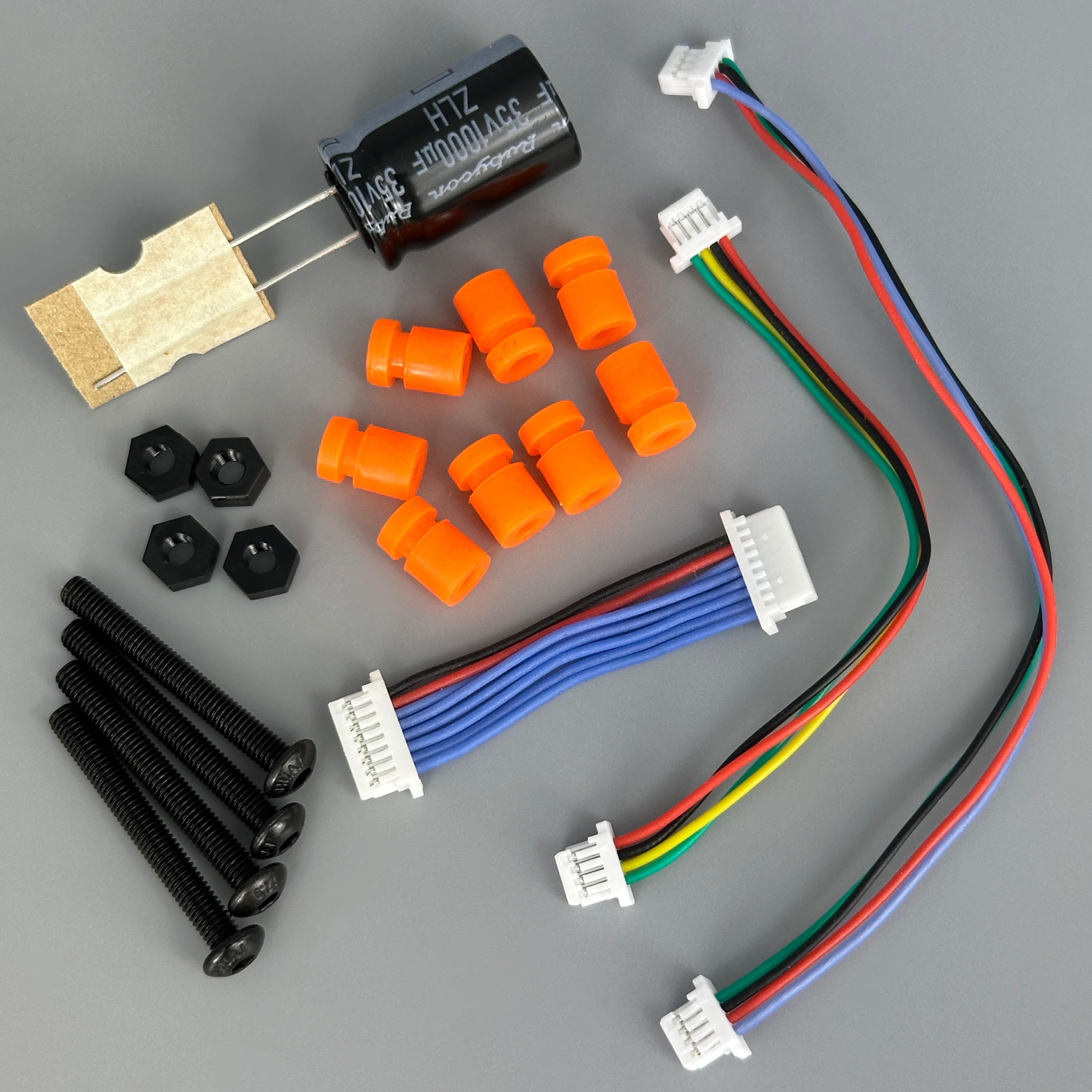

3. Соединительный шлейф 8-pin (FC к ESC) — 1 шт.

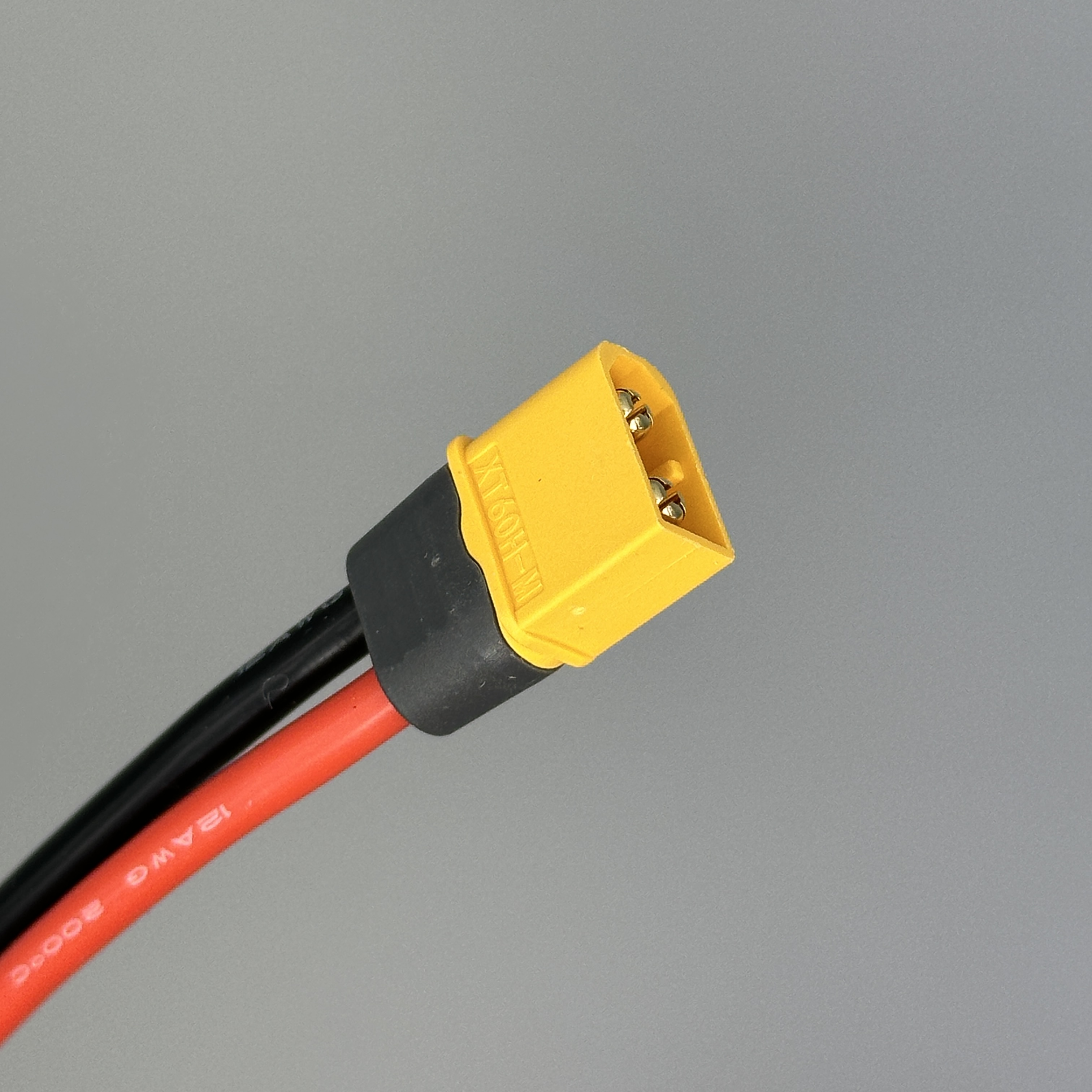

4. Силиконовый силовой кабель 12AWG с припаянным XT60 — 1 шт.
5. Высокочастотный силовой конденсатор (Low ESR) — 1 шт.
6. Силиконовые демпферы М3/М4 — 8 шт.
7. Крепёжные винты и гайки для сборки
8. Схема подключения и руководство пользователя

Стек полностью совместим с цифровыми видеосистемами (DJI O3, Walksnail) через встроенный JST 6-pin разъём на 10V BEC, аналоговыми видеопередатчиками (через пайку), приёмниками ELRS/CRSF и моторами 2207, 2306, 2807 и других размеров.
