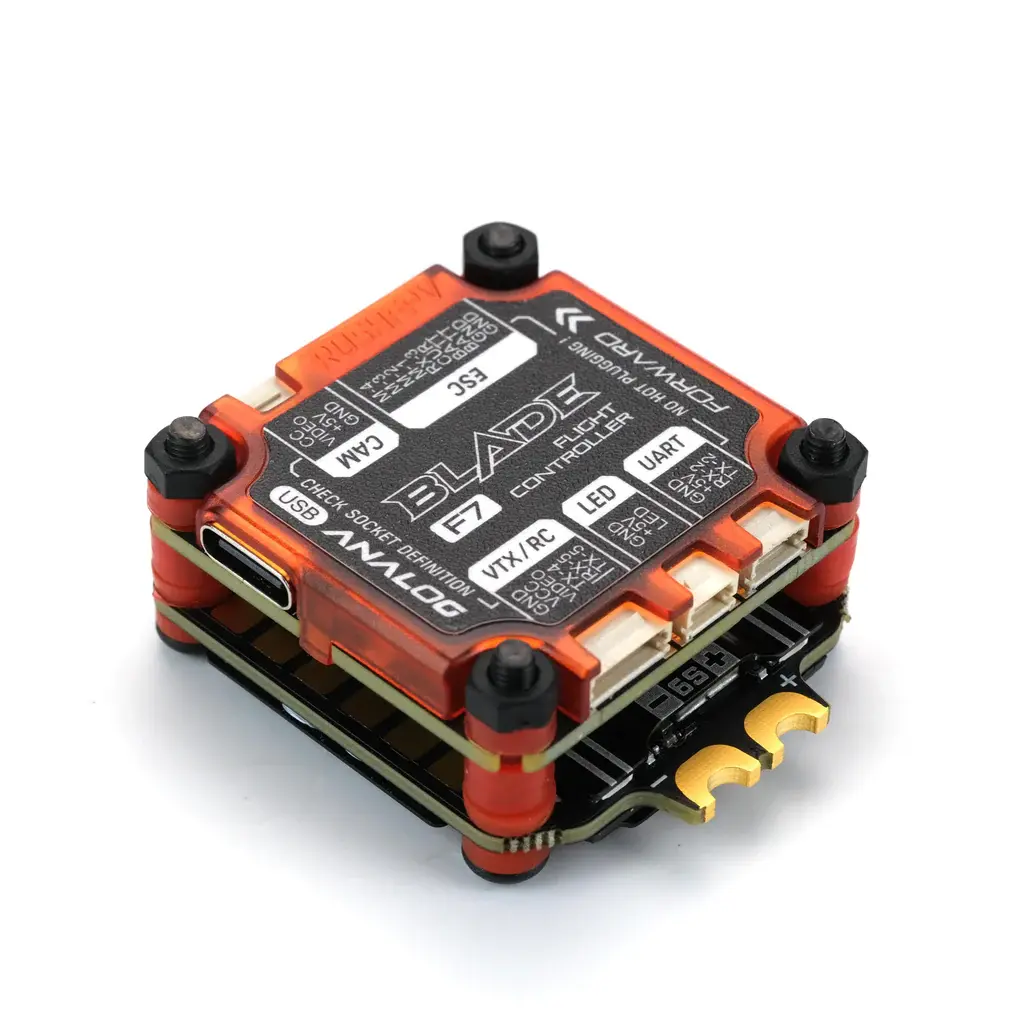

Стек RushFPV BLADE F722 Stack + 60A Extreme (30x30) ESC

Высокопроизводительный аналоговый стек для гонщиков

Стек BLADE F722 + 60A Extreme разработан для пилотов FPV-гонок, которые требуют максимальной скорости отклика и надёжности при полётах на 6S батареях. Комбинация современного F722 контроллера и 4-в-1 ESC экстремальной версии обеспечивает стабильность и мощность, необходимые для агрессивного пилотирования.

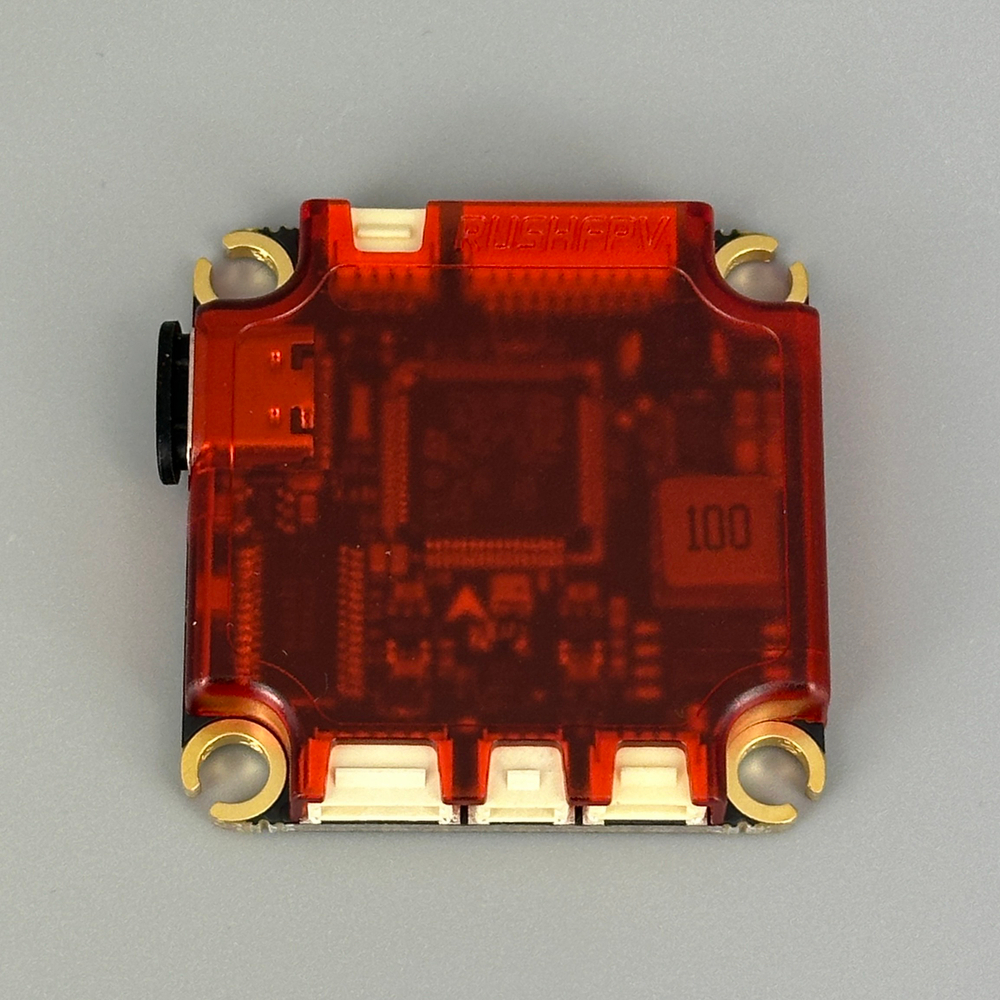

Полётный контроллер: быстрота и интеграция

Высокопроизводительный микроконтроллер STM32 F722 с тактовой частотой 216 МГц обрабатывает данные гироскопа ICM42688P с минимальной задержкой. На борту 16 МБ чёрного ящика для логирования полётов, 5 портов UART, 8 выходов ШИМ и аналого-цифровые преобразователи для контроля напряжения батареи и тока ЭСК. Встроенный синхронный выпрямляющий BEC поддерживает входное напряжение до 36 В и выдаёт стабильные 5 В 3A.

ESC: мощь и модуляция 128 кГц

Регулятор скорости рассчитан на номинальный ток 60A с импульсным пиком 80A и поддерживает максимальную частоту ШИМ 128 кГц, что выше стандартных 96 кГц. Однослойная компоновка, низкая высота монтажа, 6-слойная печатная плата с гальваническим разделением для изоляции помех ЭСК. Прошивка BLHeli_32 позволяет гибко настраивать характеристики под конкретный дрон и манеру пилотирования.

Пайка и установка

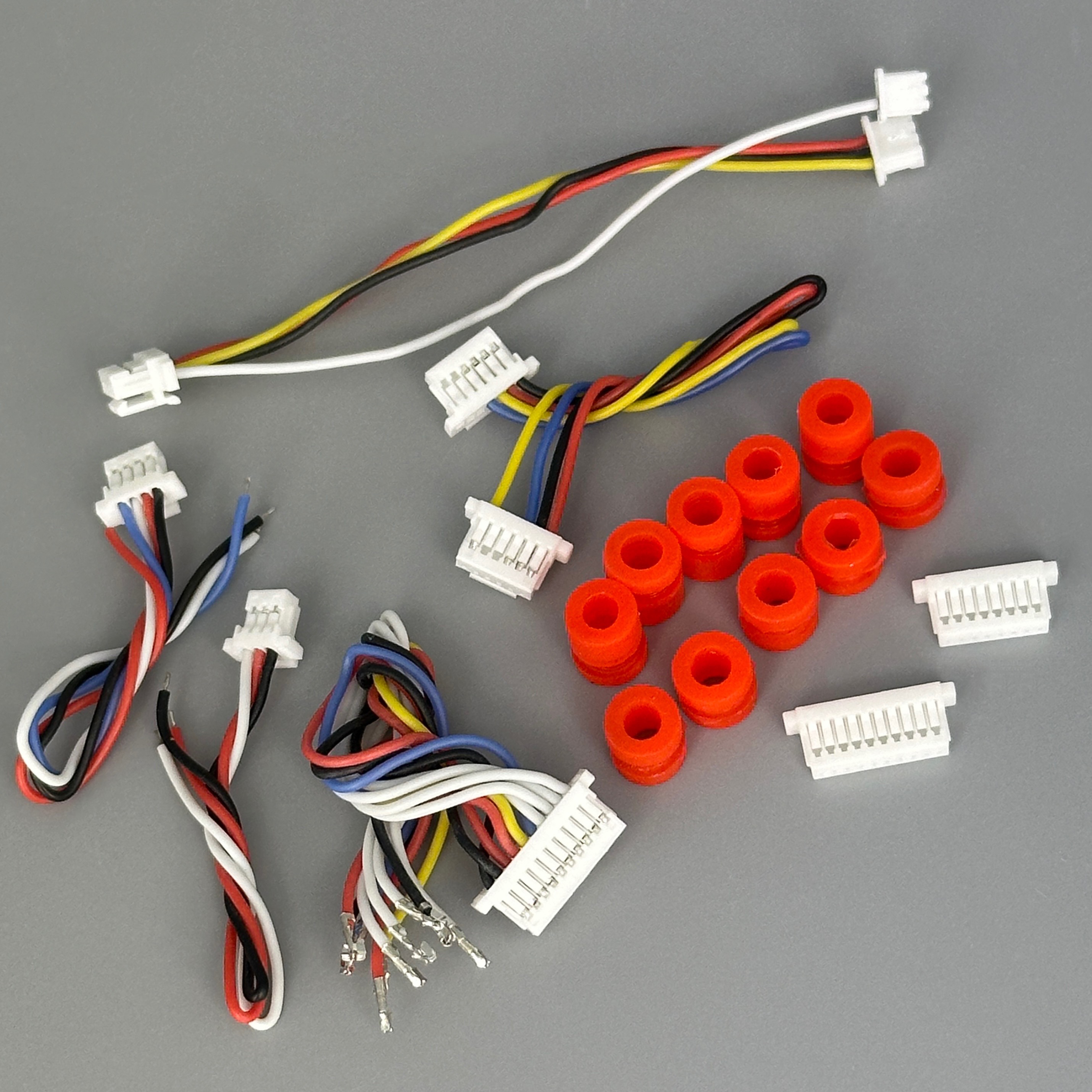

Модульная конструкция с кабелями на основе JST-разъёмов, надёжная стопорная система, позволяет быстро установить компоненты, сохраняя полный доступ к монтажным площадкам на обратной стороне для дополнительного расширения. Это избавляет от необходимости припаивать множество проводов прямо к контроллеру, экономя время при сборке.

Идеально для 5-дюймовых гонщиков

Стек оптимален для квадрокоптеров 5" с расстоянием крепления 30,5×30,5 мм. Поддержка батарей от 3S до 6S, 60A номинального тока и высокая частота модуляции делают его подходящим выбором как для стандартных гонщиков, так и для лайтбилдов на 4S–5S.

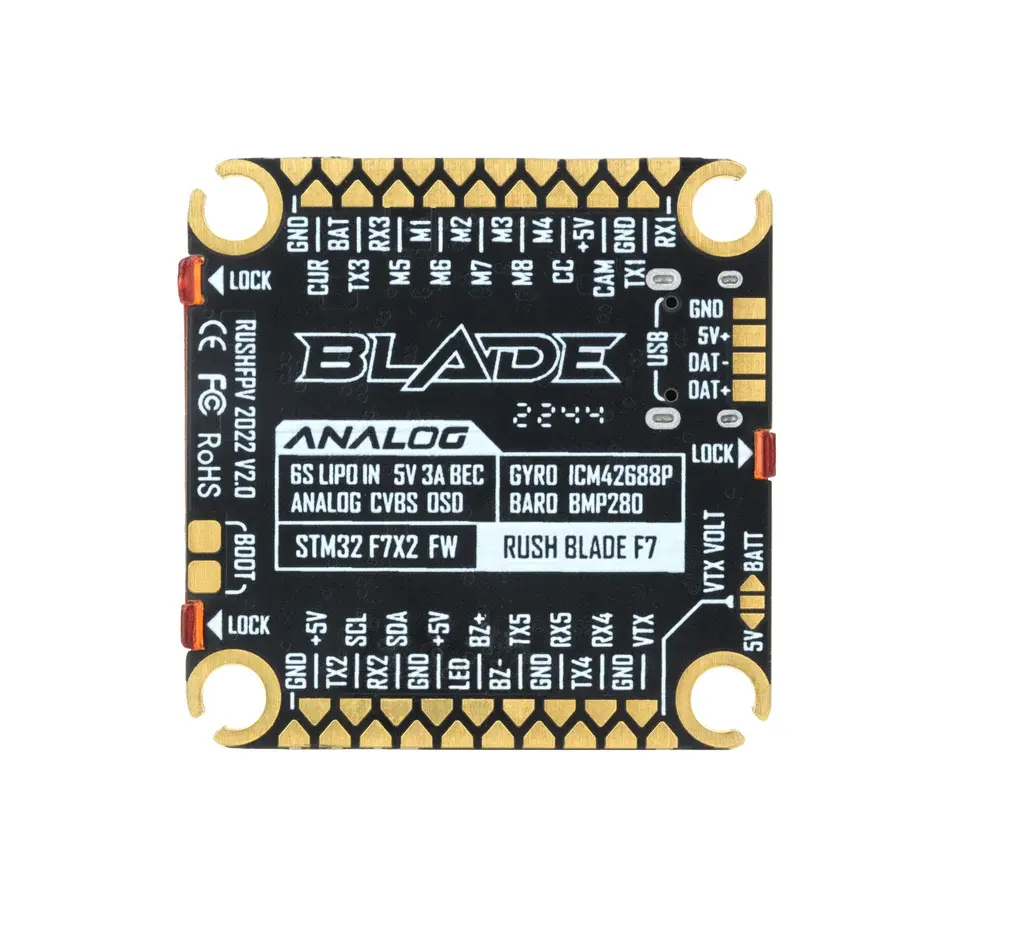

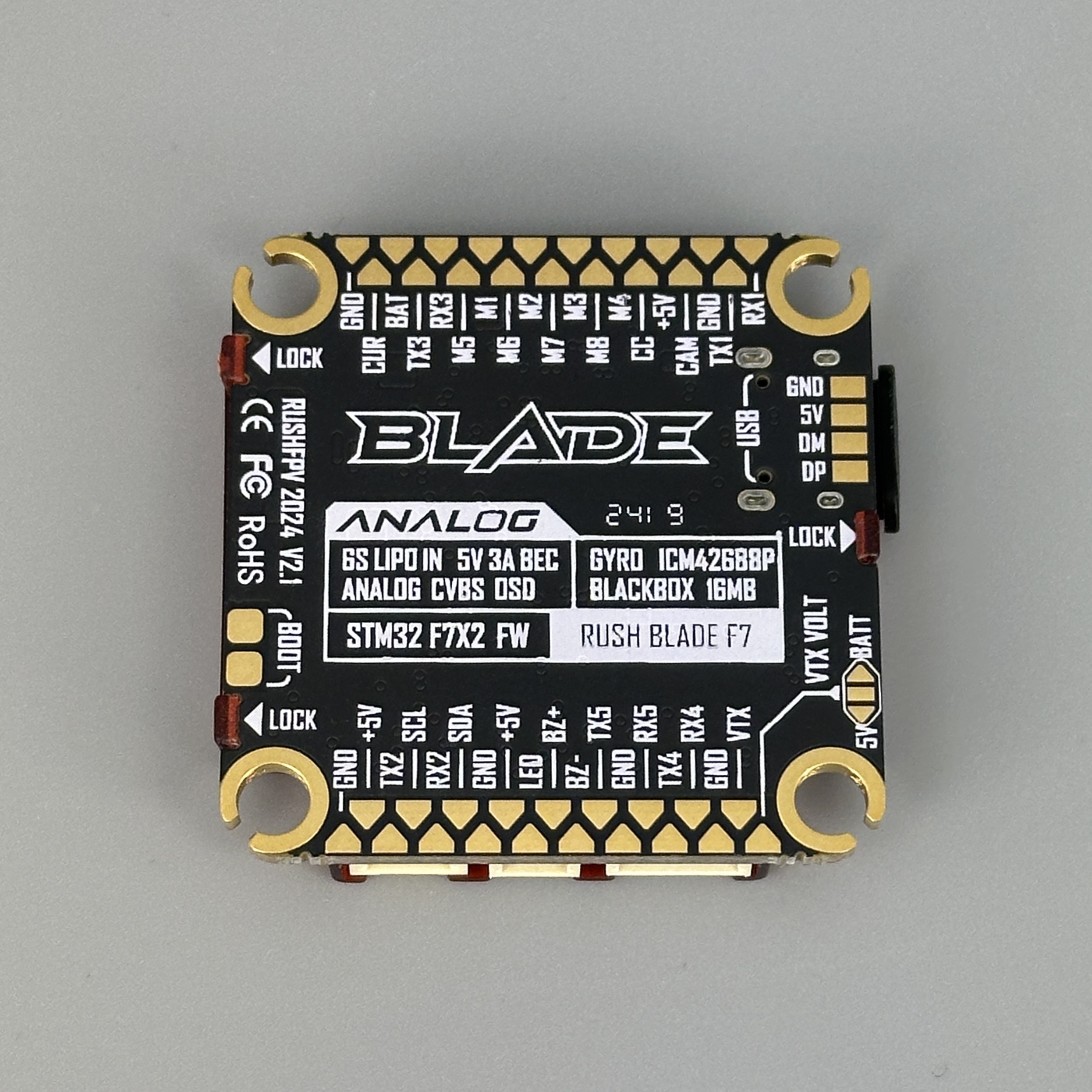

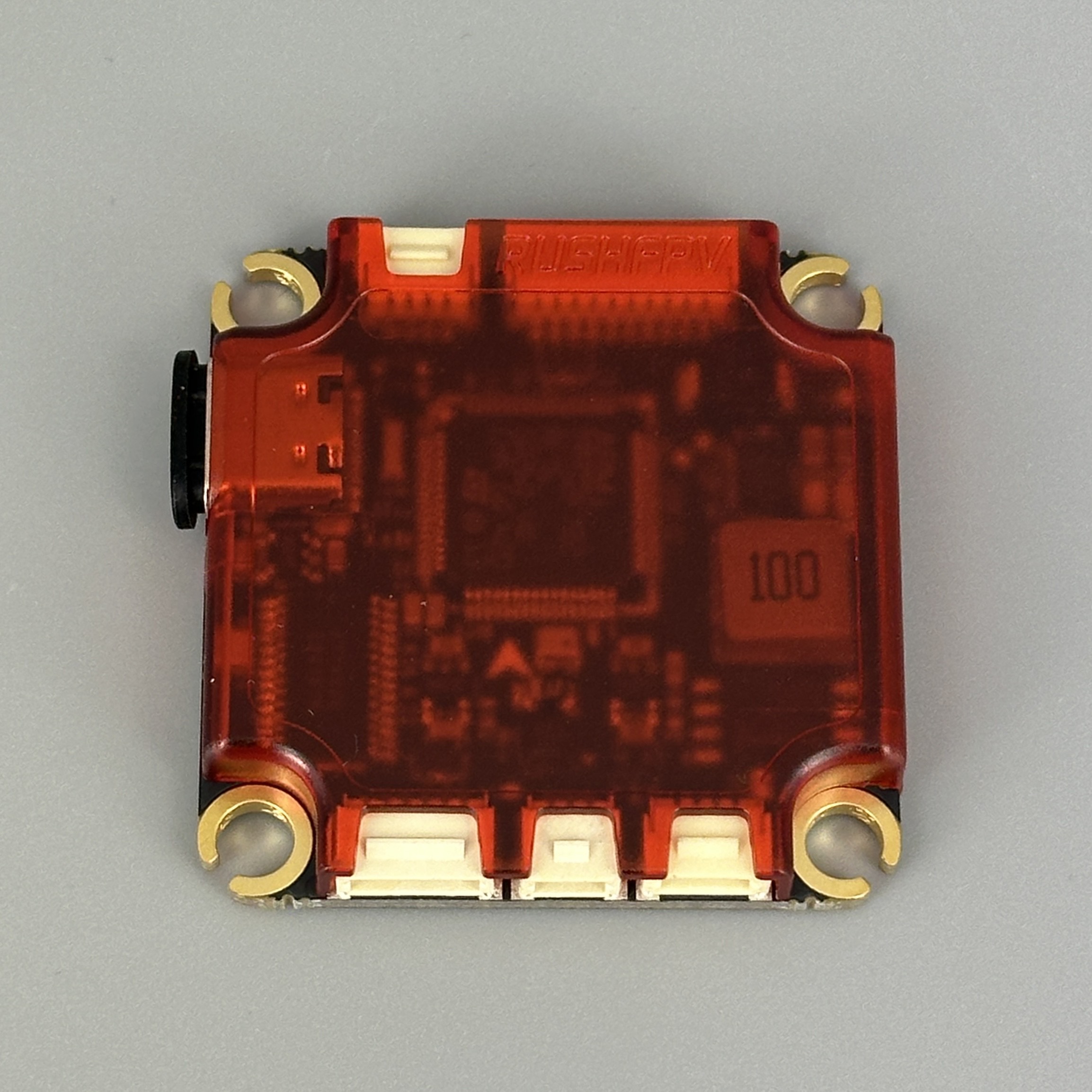

Характеристики полётного контроллера

• Микроконтроллер: STM32F722RET6 (216 МГц)
• Гироскоп: ICM42688P
• Барометр: BMP280
• Чёрный ящик: 16 МБ флэш-памяти
• BEC: вход 7–36 В (3–6S LiPo), выход 5 В 3A
• Экранное меню: AT7456E CVBS (OSD)
• Порты: 8×ШИМ, 5×UART, 1×I2C
• АЦП: V-BATT, CURR-ESC
• Светодиод: WS2812 (RGB лента)
• Крепёжные отверстия: 30,5×30,5 мм
• Размер: 36,5×37×5,2 мм
• Вес: 11 г (без кабеля)

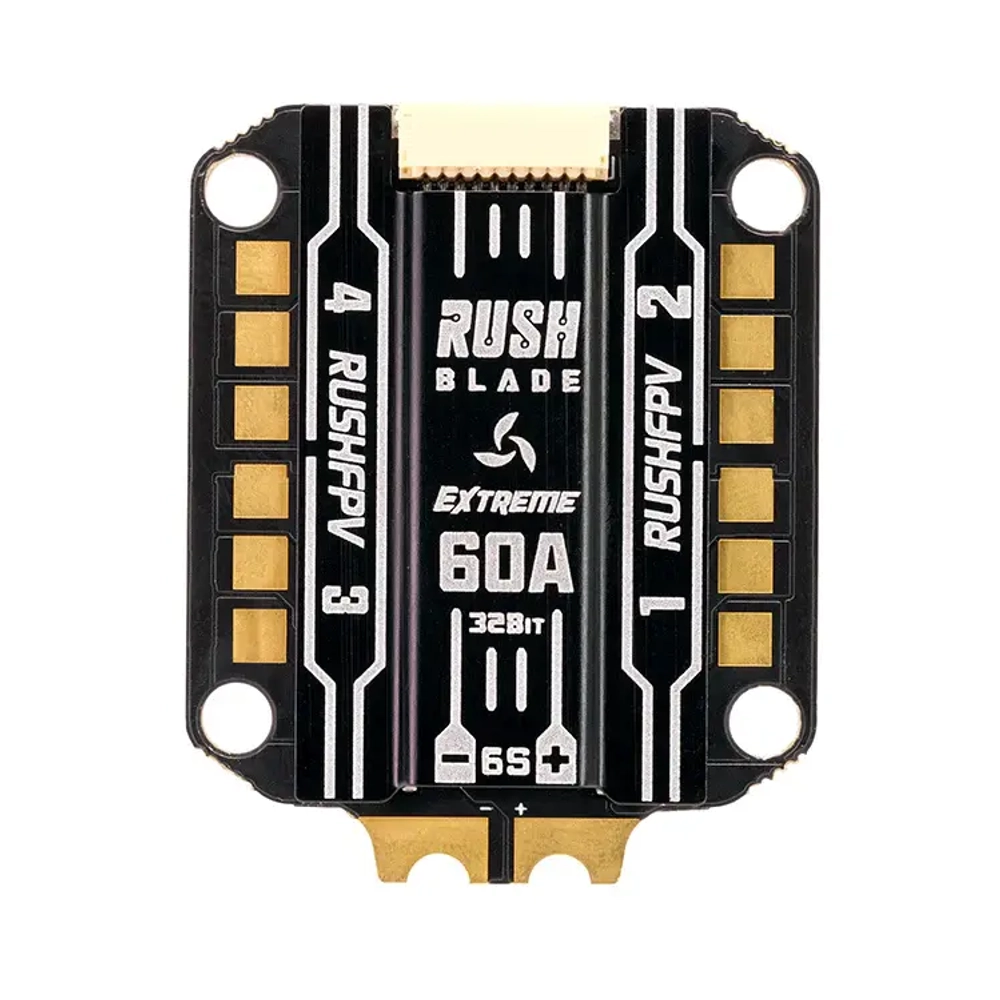

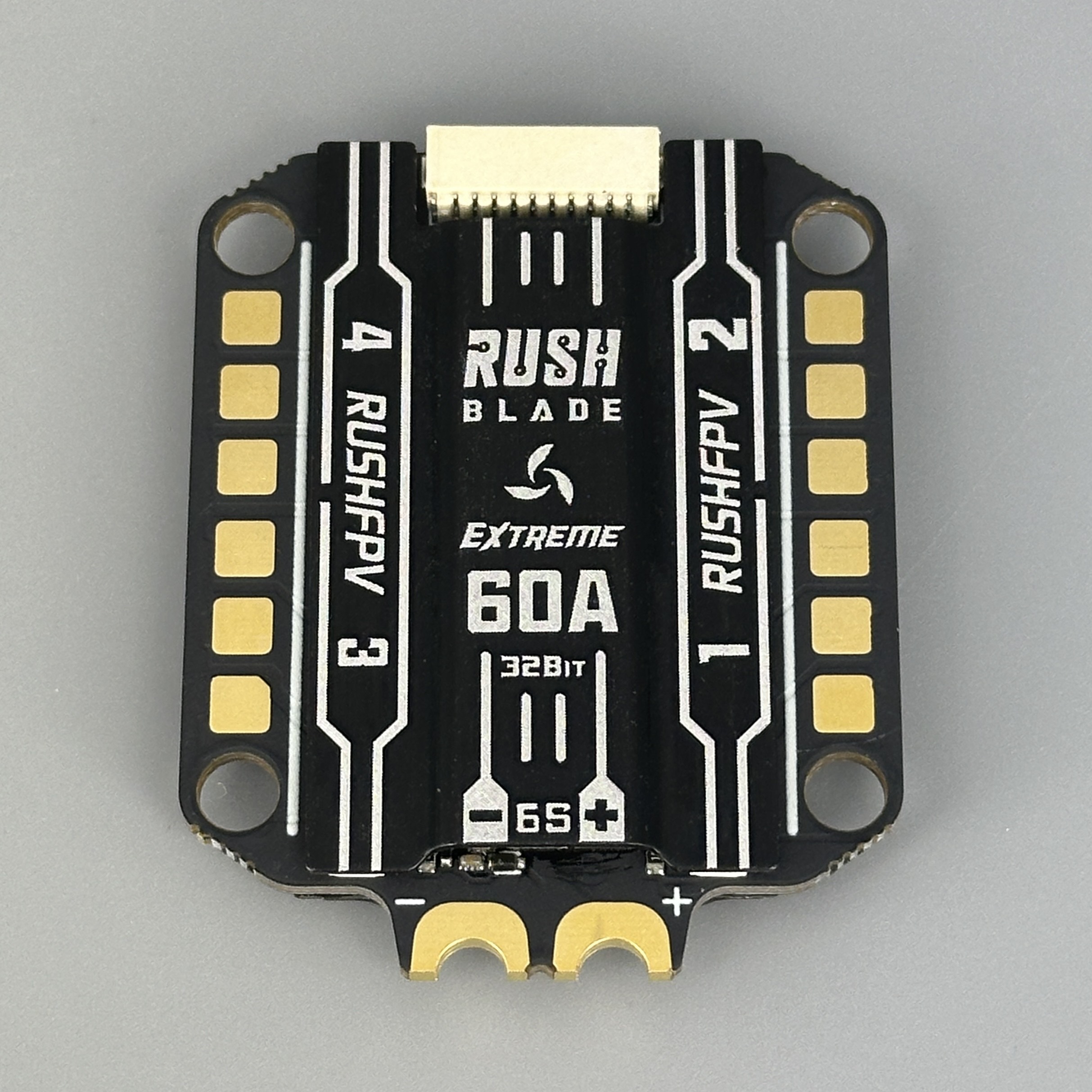

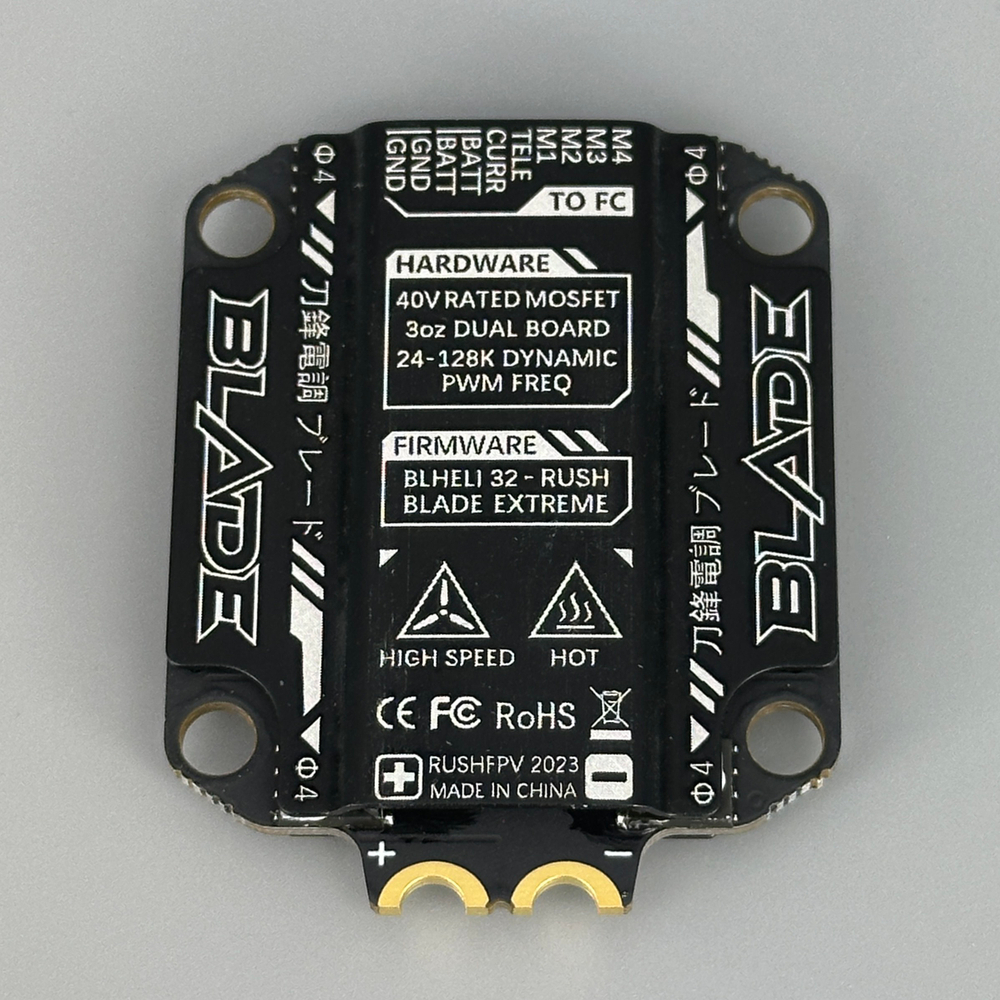

Характеристики регулятора скорости (ESC)

• Номинальный ток: 60A
• Пиковый ток: 80A (импульсный, 10 сек)
• Входное напряжение: 3–6S LiPo
• Микроконтроллер: F4 @ 200 МГц
• Частота ШИМ: 24–128 кГц (BLHeli_32)
• Прошивка: RUSH_BLADE_EXTREME
• Тип: 4-в-1 (квадрокоптер)
• Светодиод: оранжевый
• Размеры: 45×36,5×7,5 мм
• Вес: 16,5 г

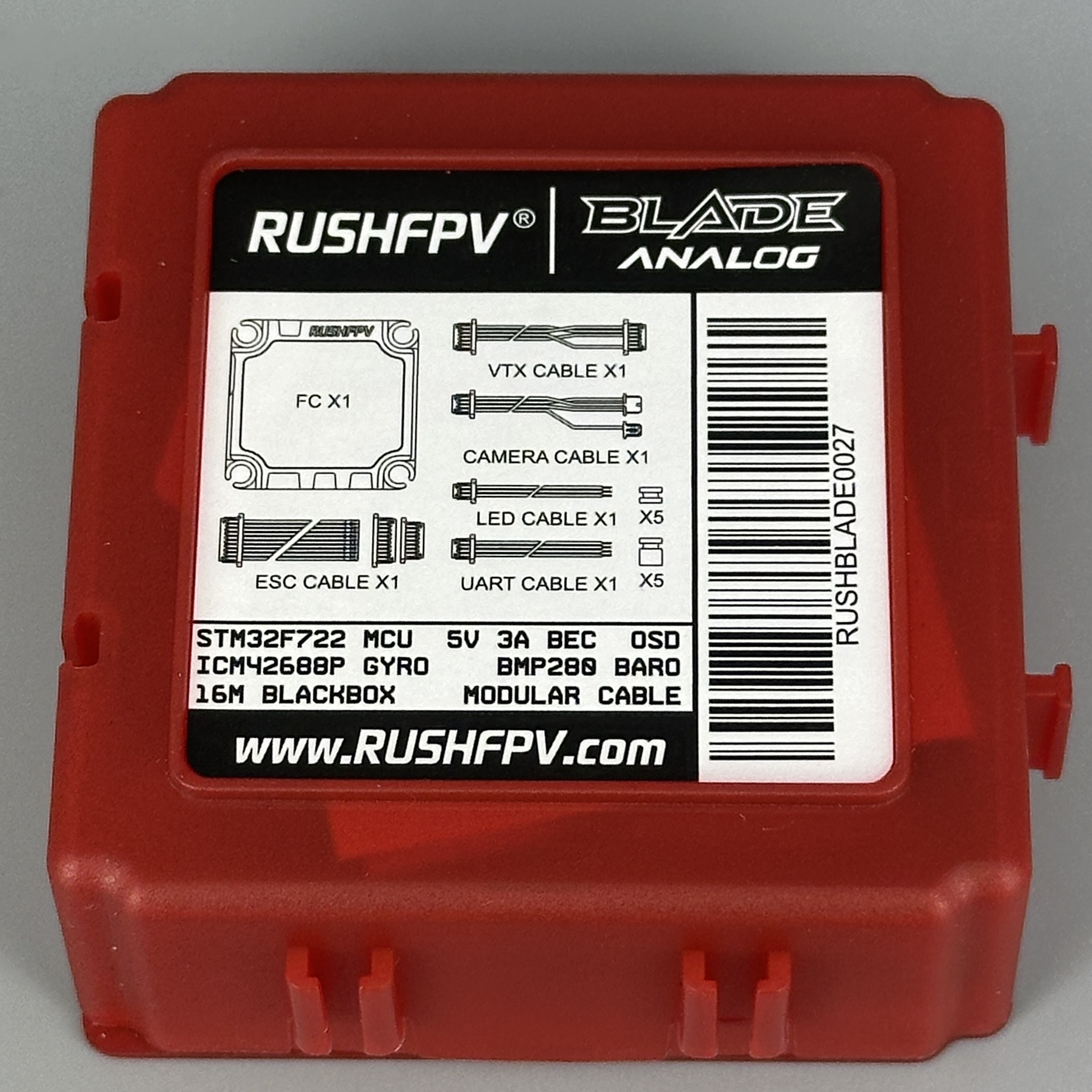

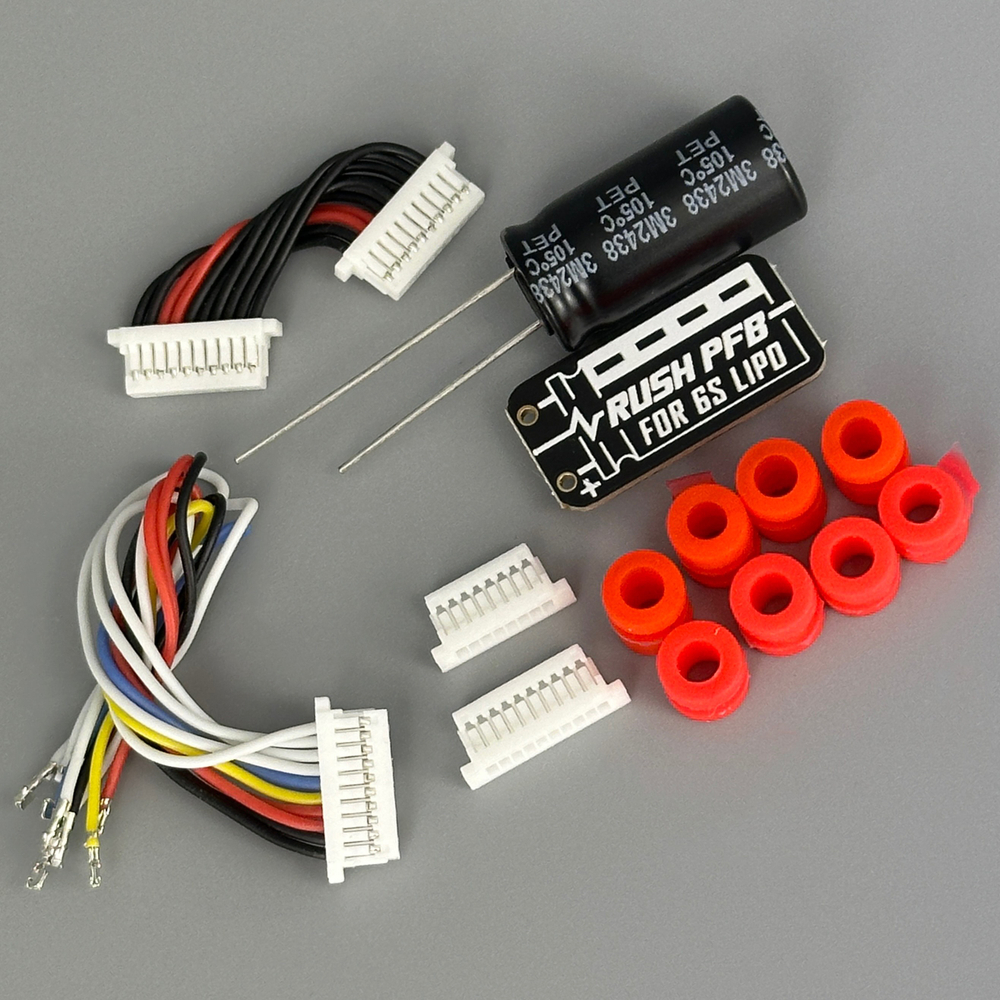

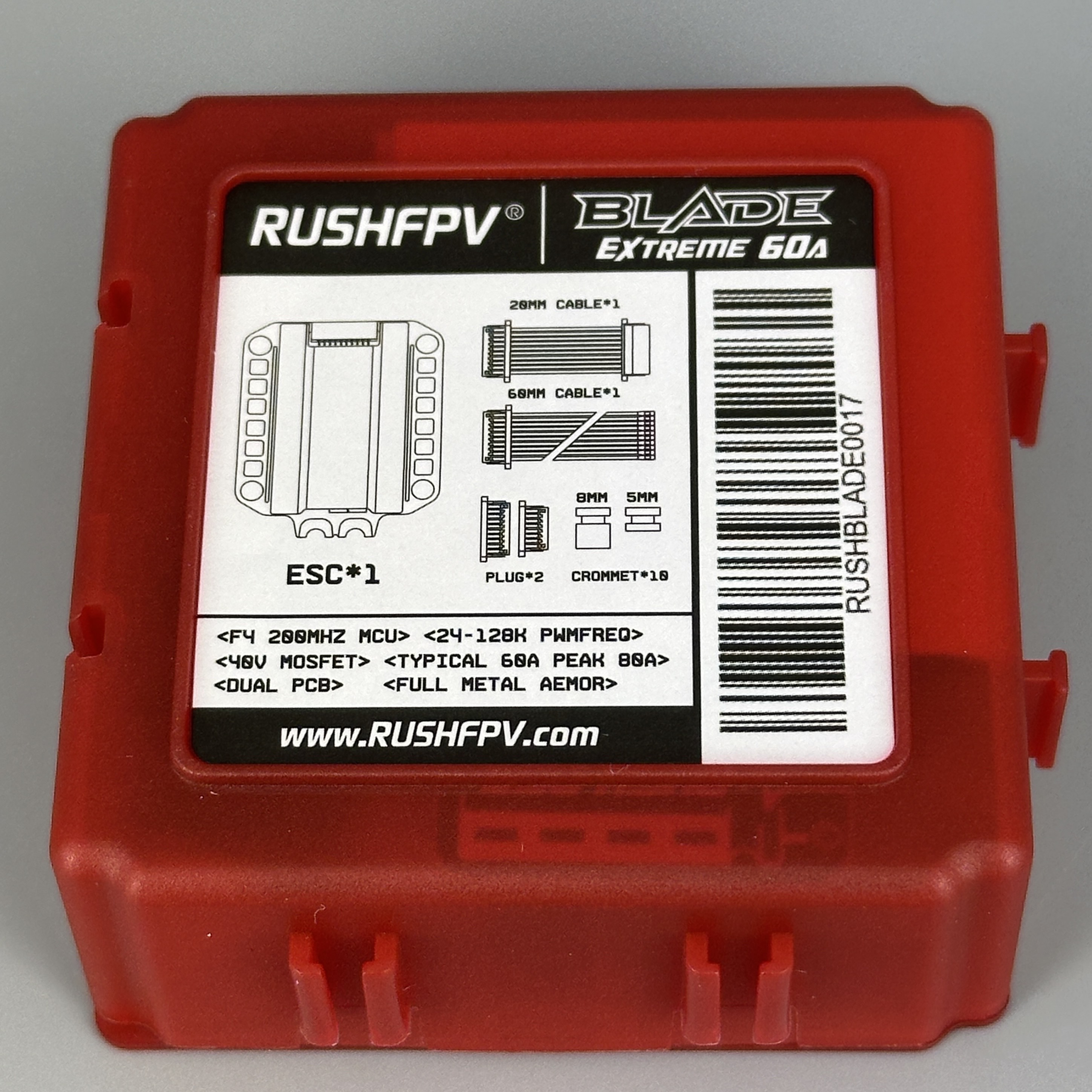

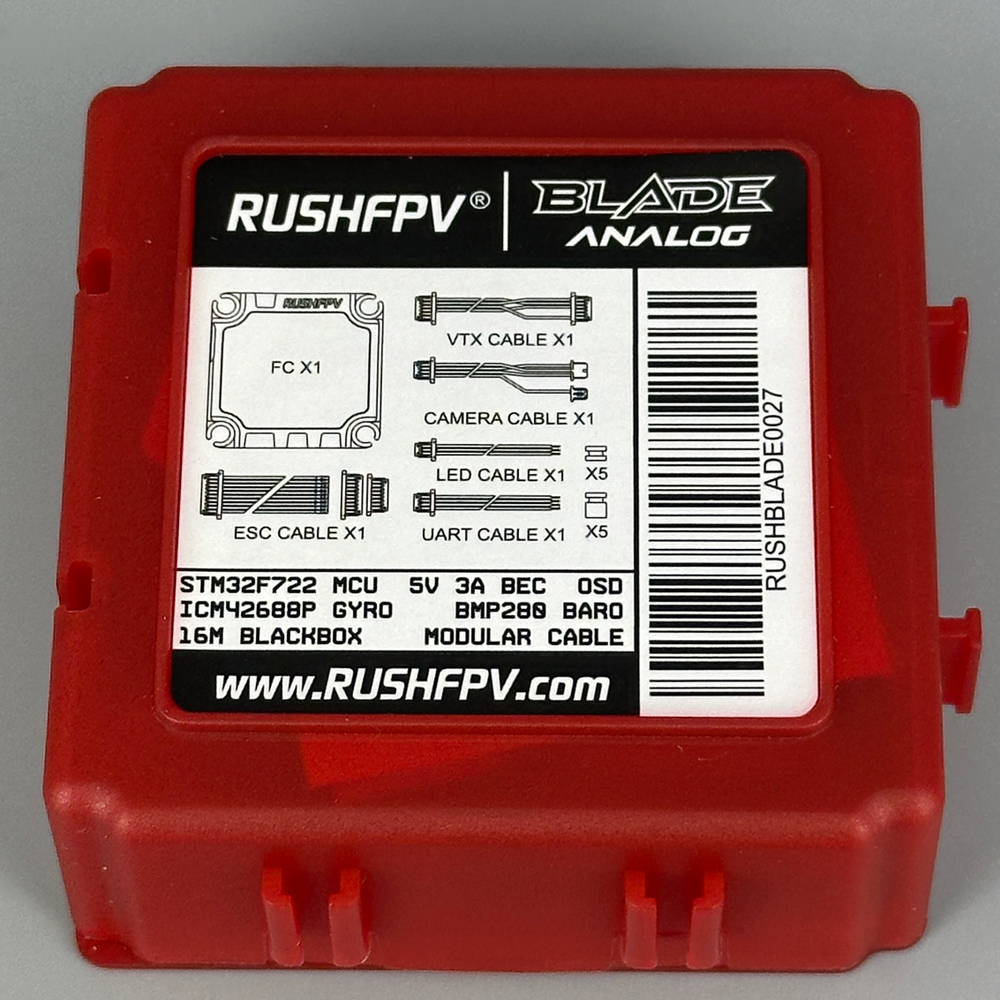

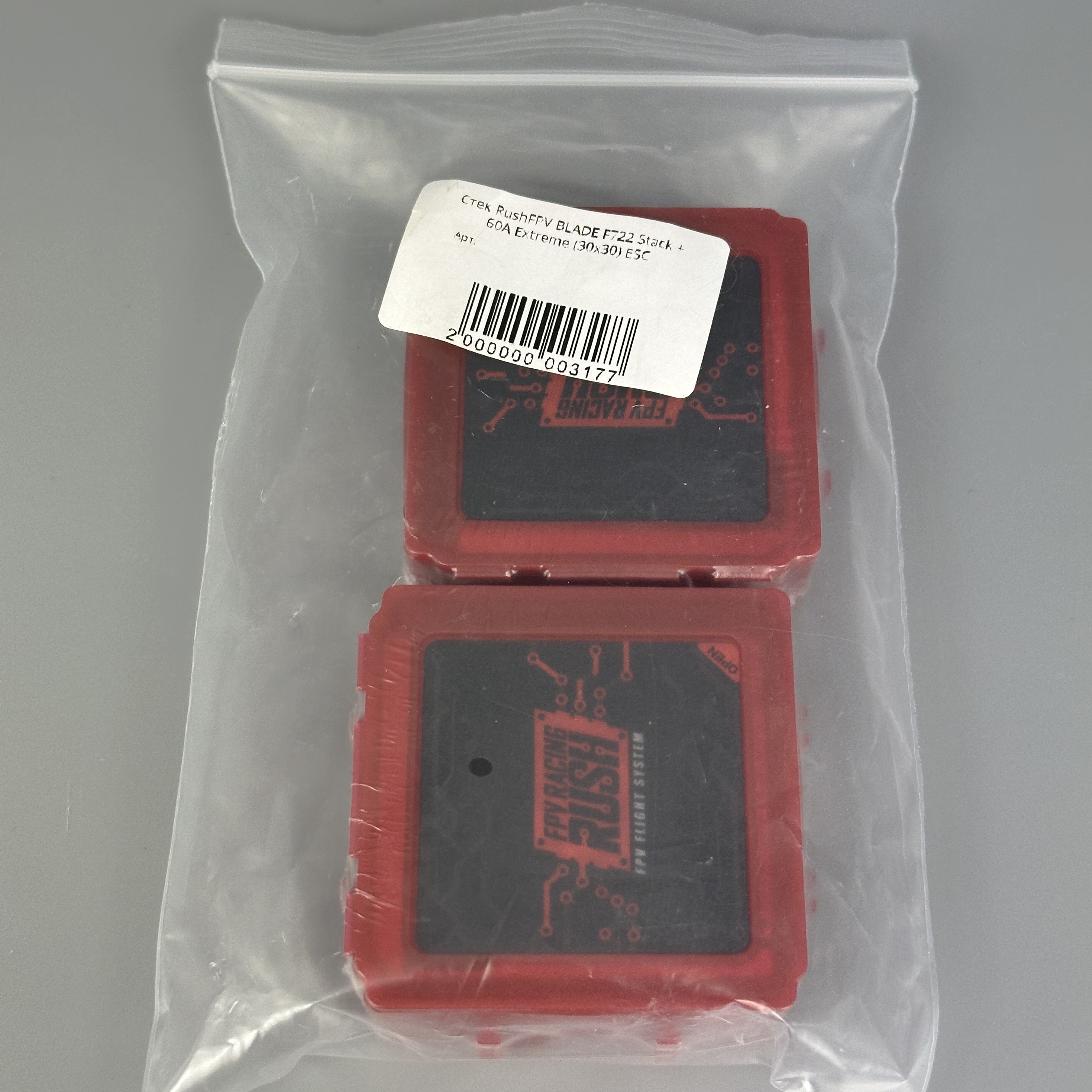

Комплект поставки

1. RUSHFPV RUSH BLADE F722 Аналоговый полётный контроллер V2 (30×30)
2. RUSHFPV RUSH BLADE 60A 3–6S 128 кГц 4-в-1 ESC (Extreme Edition)

Внимание: убедитесь в правильной полярности при подключении питания. Стек рассчитан на дроны с расстоянием между отверстиями крепления 30,5×30,5 мм.
