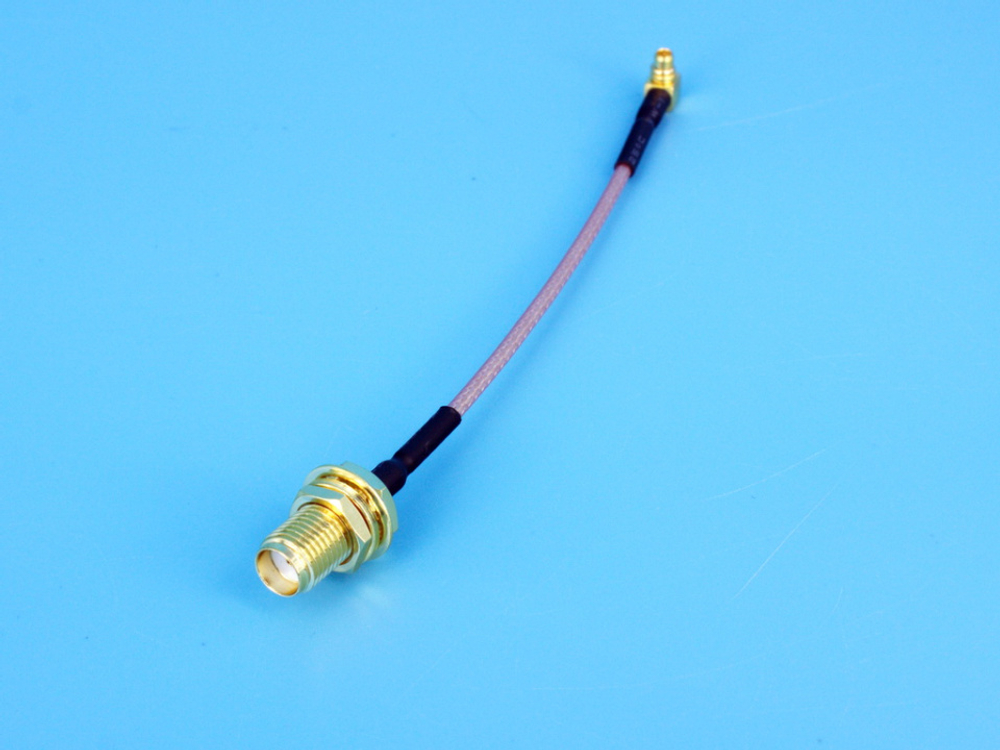

Переходник с разъемом MMCX угловой на разъем SMA

Назначение

Угловой переходник-пигтейл предназначен для соединения видеопередатчиков (VTX) с MMCX разъёмом и антенн, оканчивающихся на SMA. Угловая конструкция позволяет компактно разместить оборудование в тесных корпусах дронов, избегая перегибов кабеля.

Преимущества конструкции

MMCX — это компромисс между хрупкими U.FL и габаритными SMA разъёмами. Разъём MMCX немного легче и компактнее SMA, но значительно прочнее U.FL, поддерживая до 500 циклов подключения-отключения. Угловая конфигурация обоих коннекторов особенно полезна в низкопрофильных рамах, где каждый миллиметр высоты имеет значение.

Кабель и характеристики сигнала

Коаксиальный кабель с волновым сопротивлением 50 Ом обеспечивает минимальные потери сигнала на частотах до 6 ГГц. Гибкая структура кабеля позволяет легко прокладывать переходник внутри дрона, а позолоченные контакты гарантируют надёжное электрическое соединение.

Применение

Используется в FPV-системах, на видеопередатчиках (VTX) от производителей TBS, Rush, PandaRC, AKK и других моделей с MMCX. Подходит для подключения антенн с разъёмом SMA Female к компактному видеооборудованию с MMCX Male.

Характеристики

• Разъём на одной стороне: MMCX угловой (90°)
• Разъём на другой стороне: SMA
• Длина: 11 см
• Кабель: высокочастотный коаксиальный (предположительно RG-316)
• Полоса частот: до 6 ГГц
• Сопротивление: 50 Ом

Комплект поставки

1. 1 × Переходник MMCX угловой – SMA

Разъём MMCX поддерживает до 500 циклов сопряжения. Перед подключением убедитесь в совместимости разъёмов вашего оборудования.
