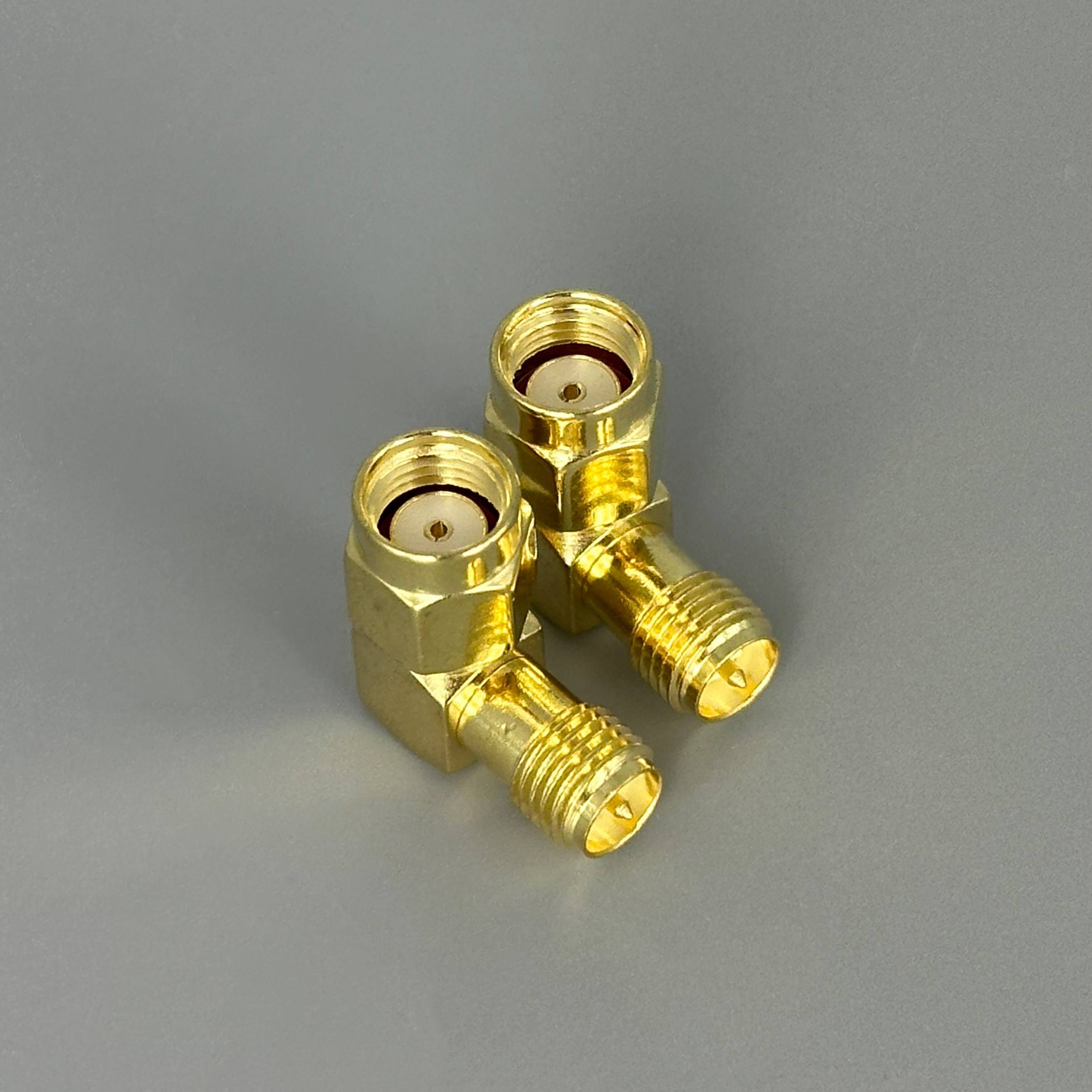

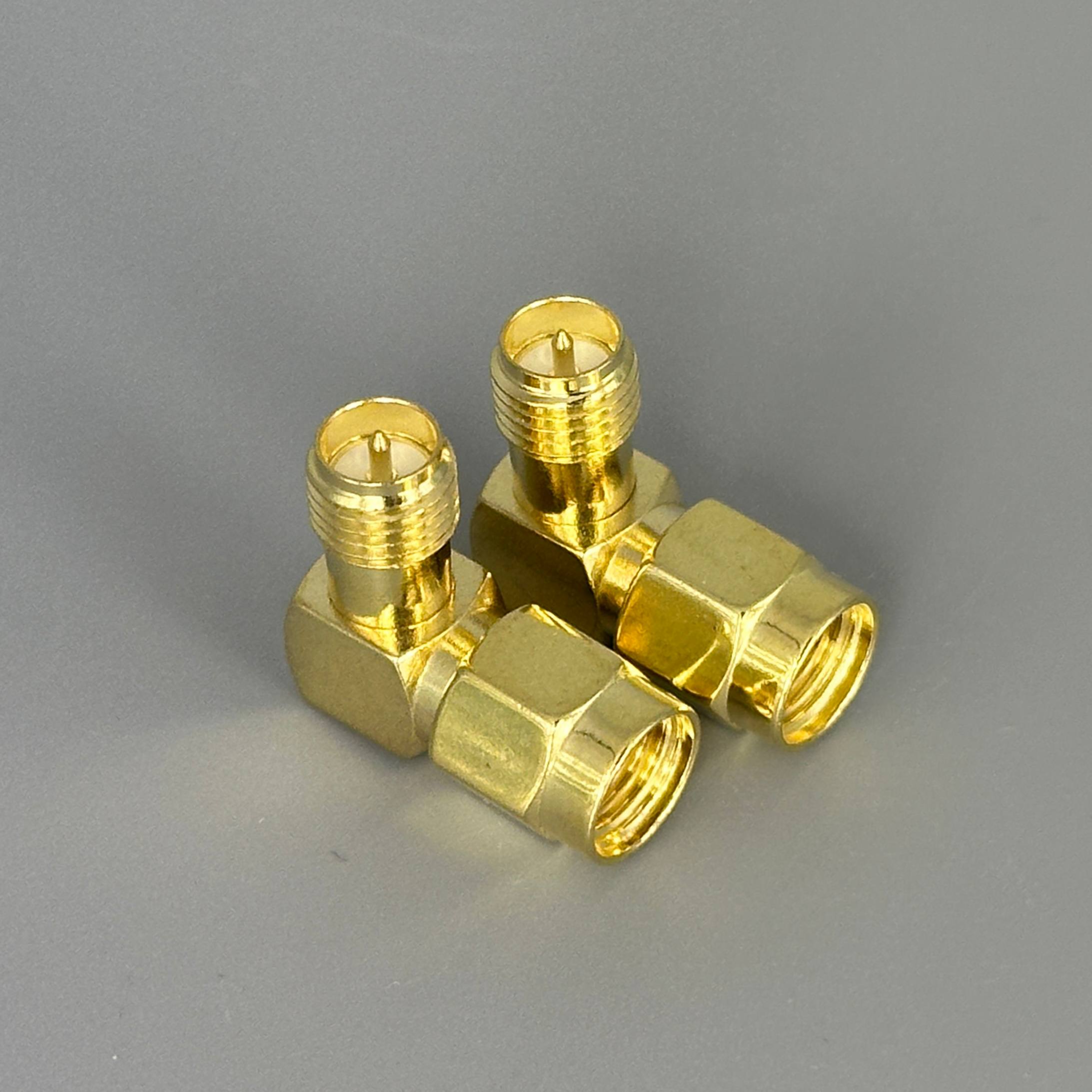

Угловые RP-SMA (2 штуки)

Универсальные адаптеры для FPV антенн и видеопередатчиков

Угловые RP-SMA адаптеры — необходимый компонент при монтаже систем видеопередачи FPV дронов, где требуется изменить ориентацию кабеля или антенны. Угол 90° позволяет эффективнее использовать ограниченное пространство внутри фюзеляжа или на корпусе видеопередатчика, а также предотвращает нежелательные загибы кабеля в местах с интенсивной вибрацией.

RP-SMA: обратная полярность для совместимости

RP-SMA (Reverse Polarity SubMiniature A) отличается от стандартного SMA только расположением контактов: штекер имеет гнездо вместо центрального штифта, гнездо — наоборот штифт вместо гнезда. Эта особенность критична при выборе разъёма, так как несовместимость приведёт к полной потере сигнала. В современном FPV оборудовании RP-SMA используется наравне с классическим SMA.

Технические параметры и надёжность

Позолоченные контакты из латуни обеспечивают низкую потерю сигнала и длительный срок службы при частых подключениях. Разъёмы рассчитаны на работу в диапазоне до 18 ГГц с импедансом 50 Ом, что гарантирует стабильную передачу видео на частотах 5,8 ГГц, типичных для FPV систем. SMA / RP-SMA остаются предпочтительным выбором благодаря прочности и более чем 500 циклам подключения-отключения.

Применение в FPV

Угловые адаптеры используются для соединения антенны с видеопередатчиком или приёмником, когда прямое подключение затруднено условиями монтажа. Пара адаптеров (2 шт.) позволяет собрать гибкую конфигурацию с нужной ориентацией компонентов. Совместимы с любыми RP-SMA разъёмами на видеопередатчиках (VTX) и антеннах.

Характеристики

• Тип разъёма: RP-SMA (обратная полярность)
• Вариант: Штекер (Male) на Гнездо (Female)
• Угол наклона: 90°
• Частотный диапазон: до 18 ГГц
• Импеданс: 50 Ом
• Покрытие контактов: позолота
• Материал: латунь с никелевым или золотым покрытием
• Монтаж: припайка к кабелю
• Комплект: 2 штуки

Комплект поставки

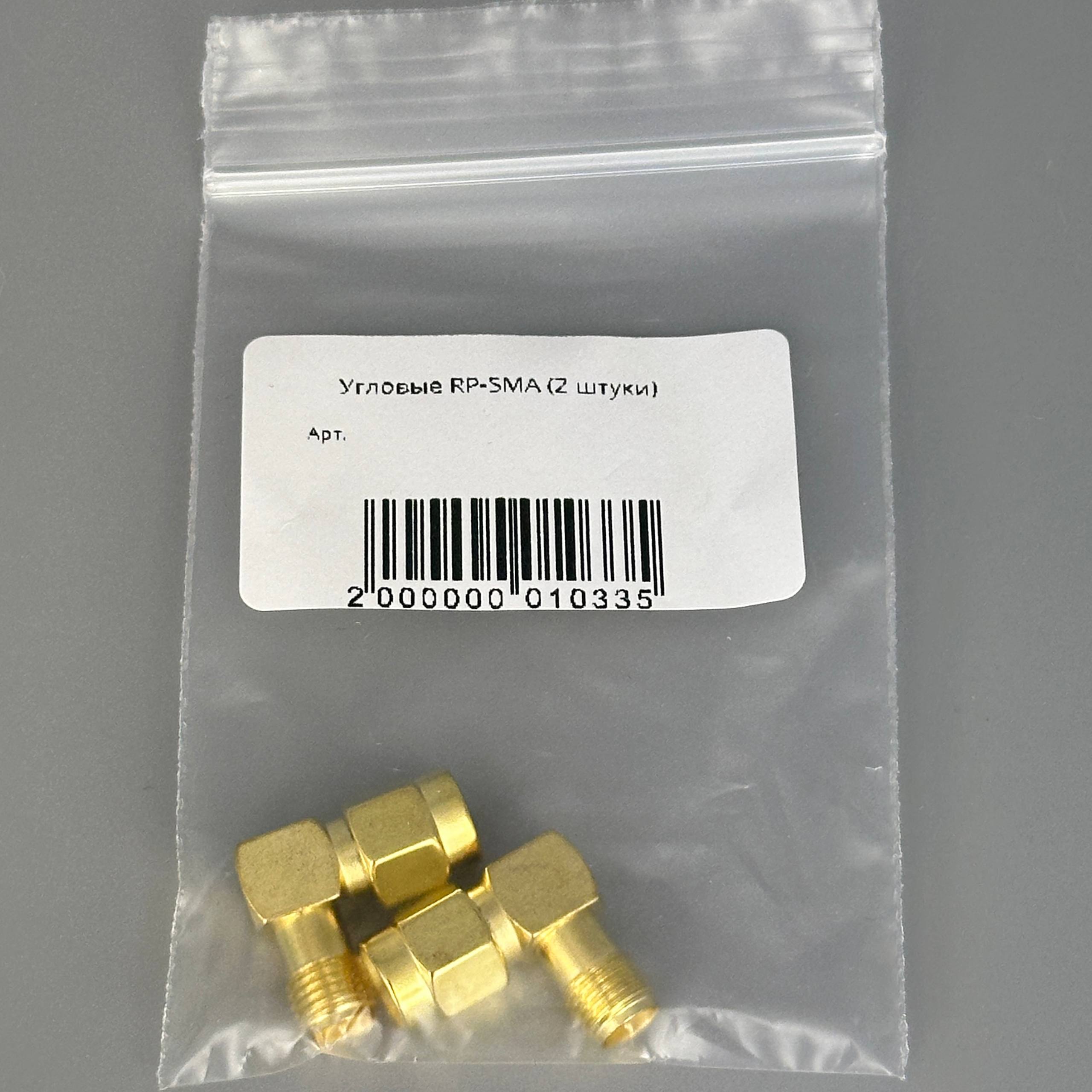

1. Угловой адаптер RP-SMA (штекер на гнездо 90°) — 2 шт.

Внимание: RP-SMA имеет обратную полярность по сравнению с SMA. Убедитесь, что ваша антенна и видеопередатчик совместимы с RP-SMA разъёмами перед подключением.
