Угловой RP-SMA

Что это?

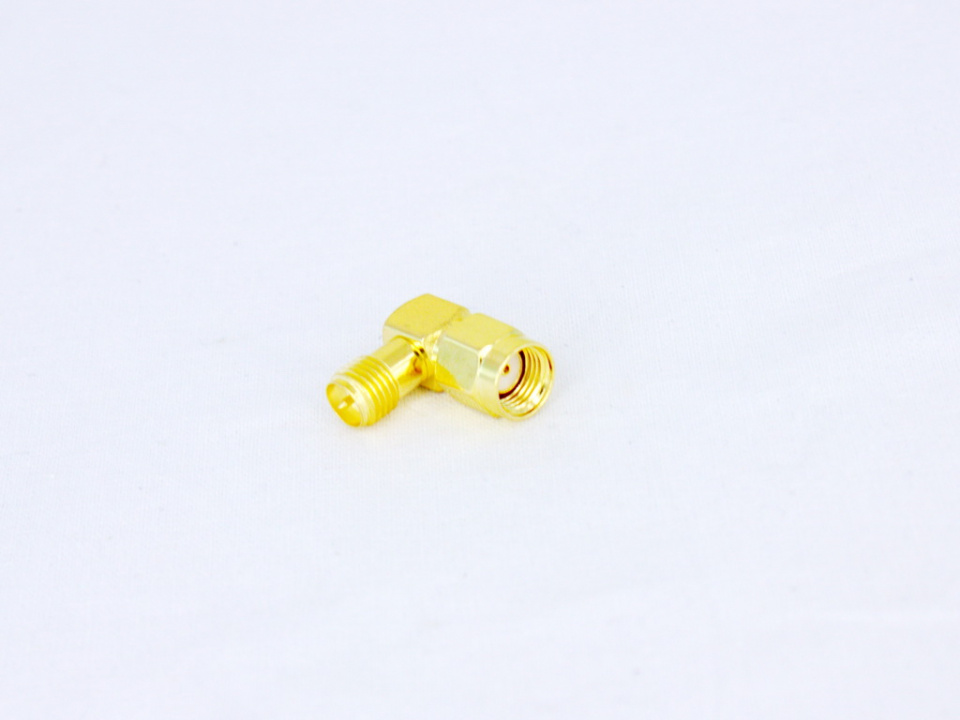

Угловой RP-SMA — высокочастотный резьбовой разъем (коннектор) для коаксиальных кабелей, широко используемый в системах беспроводной передачи данных, включая FPV дроны, видеопередатчики и приемники. Обозначение «угловой» (90°) означает, что кабель подключается под прямым углом к основному корпусу, позволяя более компактно размещать антенное оборудование.

Преимущества углового исполнения

Угловые RP-SMA разъемы особенно полезны в FPV сборках, где пространство ограничено. Кабель не выступает перпендикулярно из видеопередатчика, что упрощает расположение антенны на рамах с низким профилем и снижает риск обрыва кабеля при авариях дрона. Компактное расположение кабеля также улучшает аэродинамику и упрощает монтаж оборудования в плотно упакованных дронах.

Радиочастотные характеристики

Разъем имеет волновое сопротивление 50 Ом и поддерживает передачу сигналов до 6 ГГц с коэффициентом стоячей волны (КСВ) менее 2, что обеспечивает минимальные потери при передаче видеосигнала. Надежный резьбовой контакт гарантирует стабильное соединение, которое выдерживает вибрацию и механические нагрузки во время полета.

Материалы и долговечность

Корпус разъема изготовлен из латуни с никелевым или золотым покрытием, контакты — из фосфорной бронзы с золотым напылением, изолятор — из тефлона. Эта конструкция обеспечивает устойчивость к коррозии, долговечность и надежный контакт в течение множества циклов подключения-отключения.

Совместимость и применение

RP-SMA совместим с широким спектром коаксиальных кабелей (RG-58, RG-174, RG-316 и другие). Разъем используется для подключения антенн к видеопередатчикам (VTX) и приемникам видеосигнала на FPV дронах и пультах управления. Обратите внимание: каждый дополнительный разъем добавляет небольшое затухание сигнала (0,1–0,5 дБ), поэтому выбирайте оборудование совместимой полярности и избегайте излишних переходников.

Характеристики

• Тип разъема: RP-SMA (обратной полярности)
• Ориентация: угловая (90°)
• Волновое сопротивление: 50 Ом
• Частотный диапазон: до 6 ГГц (КСВ<2)
• Материал корпуса: латунь, покрытая никелем или золотом
• Материал контактов: фосфорная бронза, покрытая золотом
• Материал изолятора: тефлон
• Совместимые кабели: RG-58, RG-142, RG-174, RG-316, RG-400, LMR-195
• Способ монтажа: обжимной или пайка (в зависимости от версии)

Комплект поставки

1. Угловой RP-SMA разъем (1 шт.)

Важно: RP-SMA (Reverse Polarity) отличается от стандартного SMA расположением штырька и гнезда. Убедитесь в совместимости с вашим оборудованием перед подключением.
