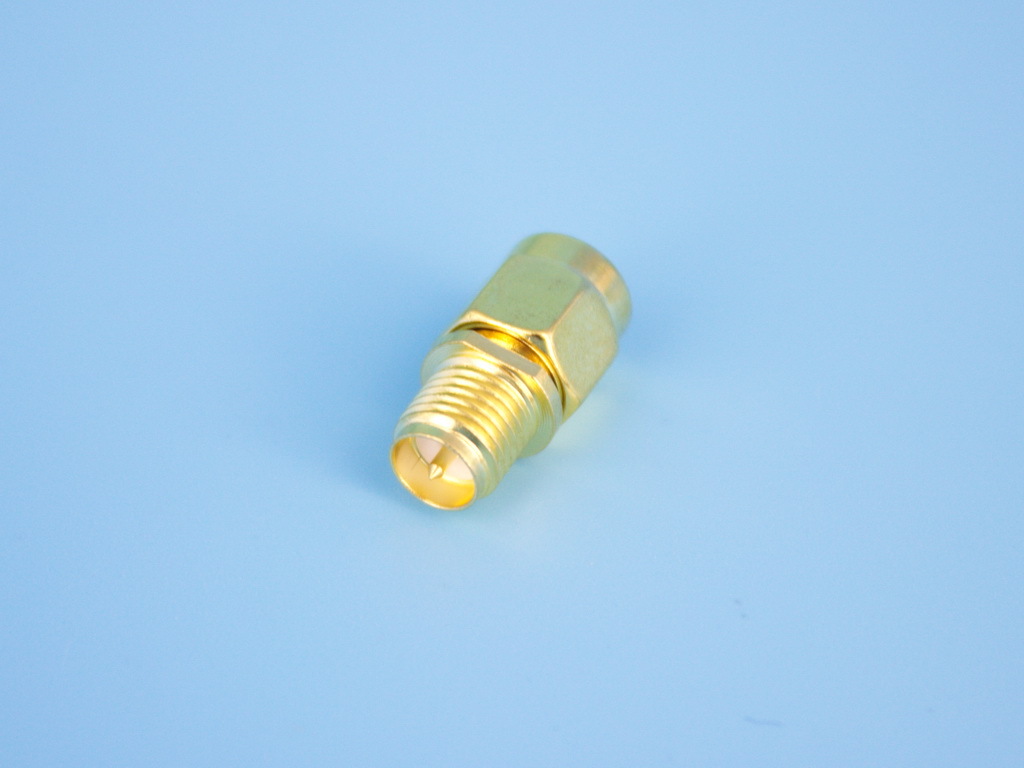

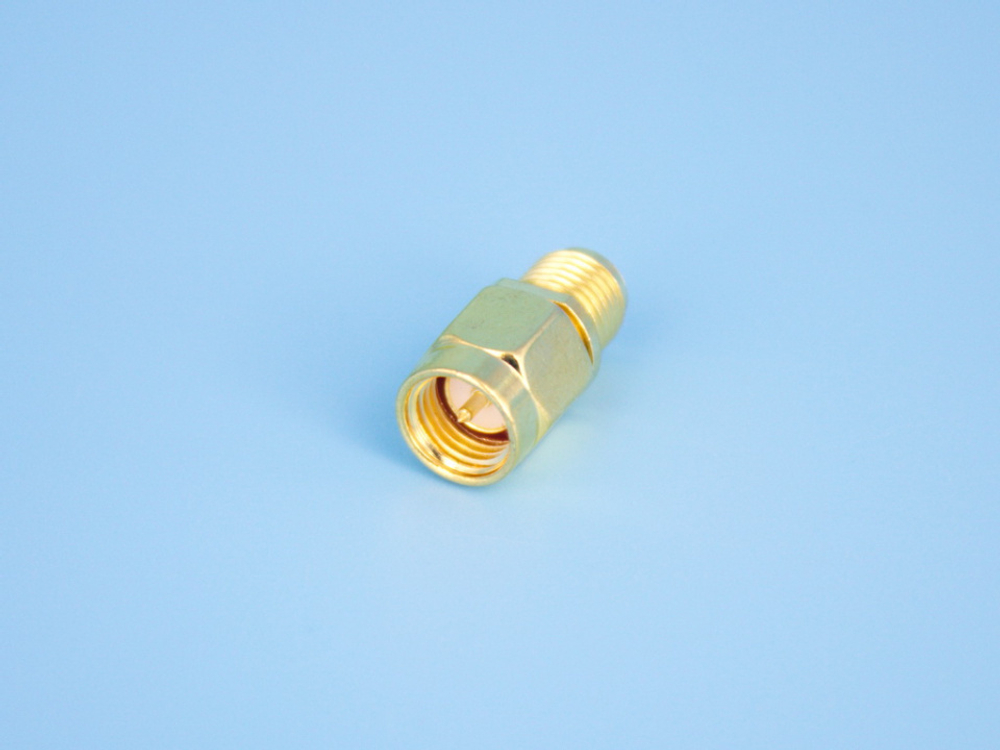

ВЧ переходник с SMA на RP-SMA

Что такое этот переходник

ВЧ переходник SMA–RP-SMA предназначен для сопряжения оборудования и антенн с несовместимыми разъёмами. Это адаптер между двумя типами коаксиальных RF-разъёмов, работающих в одном диапазоне (50 Ом), но имеющих противоположную полярность контактов.

SMA и RP-SMA: в чём разница

RP-SMA — реверсивная версия коннектора, применяемая в WiFi-устройствах, где у разъёма «мама» внешняя резьба и центральный пин, а у разъёма «папа» — внутренняя резьба и гнездо. Стандартный SMA имеет обратную логику. Реверсивная модификация была разработана производителями беспроводных устройств специально, чтобы исключить совместимость с уже существующими на рынке антеннами, поскольку характеристики антенн сотовой связи могли превосходить ограничения WiFi-стандарта.

Технические параметры

SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом. Эта серия разъёмов поддерживает передачу сигнала частотой до 18 ГГц. Переходник обеспечивает низкий уровень потерь сигнала, если используются качественные материалы и точная механика соединения.

Применение

Адаптер используется при подключении внешних антенн к WiFi/3G/4G-оборудованию, видеопередатчикам (VTX) FPV-дронов, маршрутизаторам и другим беспроводным устройствам, где требуется переход с одного стандарта разъёма на другой. Особенно полезен при сборке FPV-систем, когда видеопередатчик имеет RP-SMA-разъём, а антенна — стандартный SMA.

Важное замечание о совместимости

Хотя RP-SMA и SMA разъёмы имеют одинаковые внешние размеры резьбы, они не совместимы. RP-SMA-штекер механически нарежется на SMA-гнездо, но центральные контакты не сойдутся корректно, что может привести к разрыву цепи, нестабильному соединению или физическому повреждению коннектора. Всегда проверяйте полярность перед подключением.

Характеристики

• Разъёмы: SMA (гнездо) / RP-SMA (штекер)
• Волновое сопротивление: 50 Ом
• Частотный диапазон: DC до 18 ГГц
• Тип исполнения: прямой (сквозной)
• Уровень потерь сигнала: низкий
• Тип соединения: резьбовое (M5×0,75)

Комплект поставки

1. ВЧ переходник SMA-F / RP-SMA-M — 1 шт.

Внимание: SMA и RP-SMA несовместимы механически и электрически. Прямое соединение разъёмов без переходника приведёт к разрыву контакта или повреждению. Используйте только специализированные адаптеры для преобразования.
