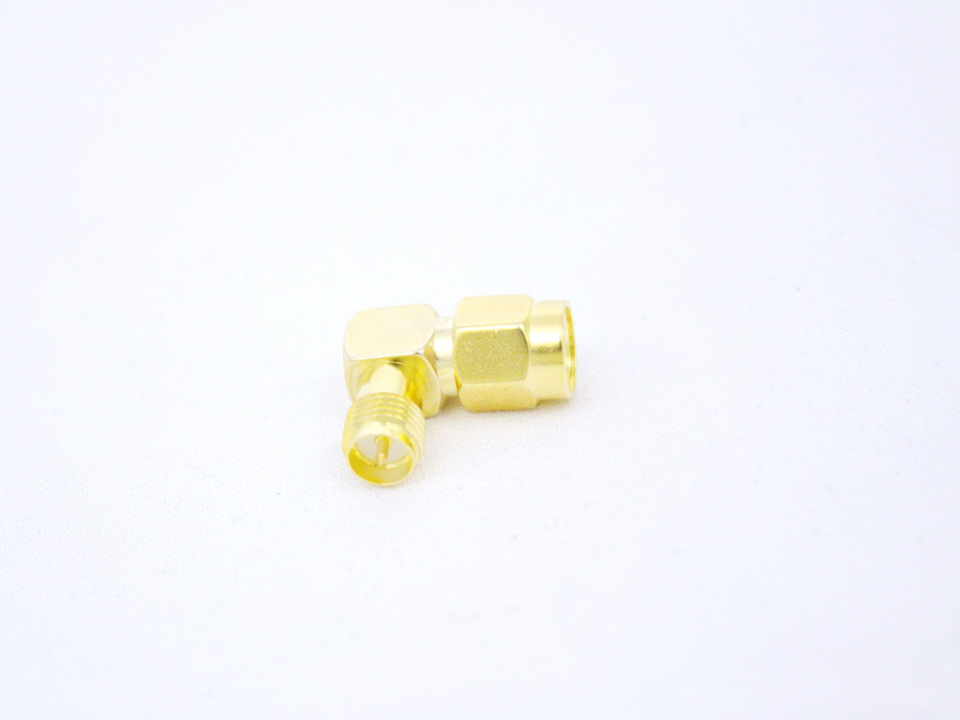

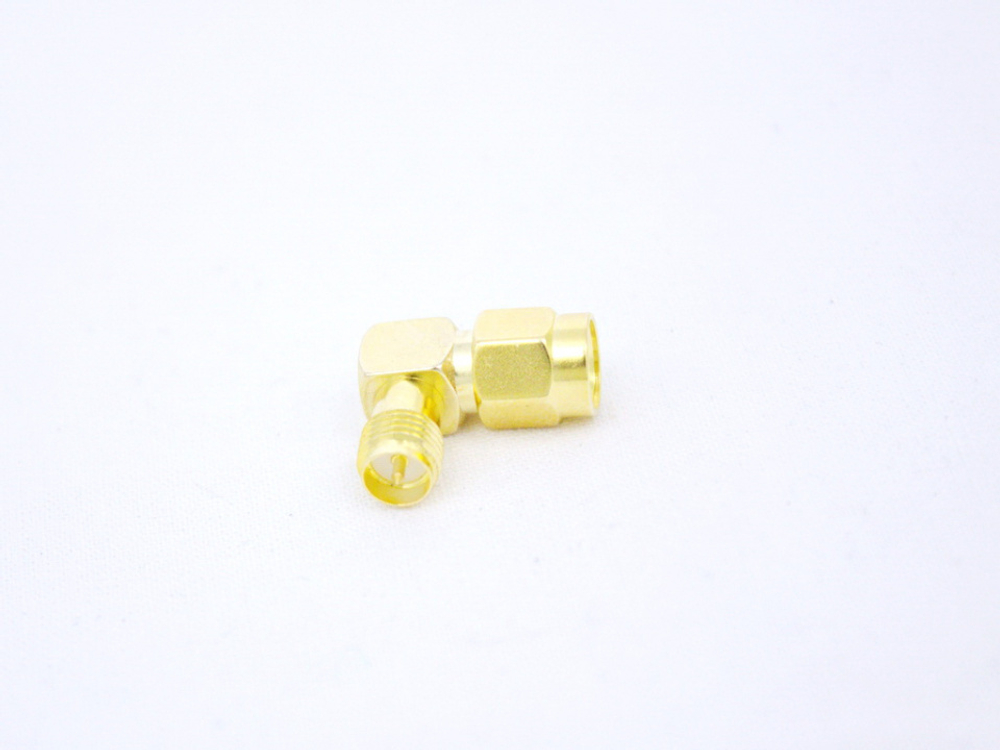

ВЧ переходник угловой с SMA на RP-SMA

Универсальный угловой адаптер для ВЧ-систем

Это компактный ВЧ-переходник для соединения оборудования с разъёмами SMA и RP-SMA. Угловое исполнение (90 градусов) позволяет удобно размещать антенны на ограниченном пространстве, особенно полезно при монтаже антенн на FPV-дронах, видеопередатчиках и приёмниках видеосигнала, где каждый сантиметр имеет значение.

Надёжная передача сигнала

Переходник рассчитан на волновое сопротивление 50 Ом и работает в диапазоне частот от постоянного тока до 10 ГГц. Позолоченные контакты из латуни обеспечивают минимальные потери сигнала, защищают от окисления и коррозии. Контактное сопротивление не превышает 5 мОм, что критично для высокочастотных приложений.

Особенность RP-SMA

RP-SMA (Reverse Polarity SMA) отличается от стандартного SMA обратным расположением контактов: центральный пин находится в розетке (female), а внешняя резьба — на вилке (male). Эта конструкция использована в WiFi-оборудовании и многих FPV-системах. Угловой адаптер облегчает переключение между SMA и RP-SMA разъёмами без перепайки кабелей.

Применение

Переходник востребован при работе с портативными видеопередатчиками, приёмниками видеосигнала (VRX), пультами управления дронами, роутерами, GSM-репитерами, SDR-устройствами и любым радиооборудованием с ВЧ-разъёмами SMA. Угловое исполнение удаляет кабель от плоскости монтажа и снижает механическое напряжение на разъёме.

Простота и надёжность

Переходник не требует пайки и инструментов — просто навинтите его на имеющиеся разъёмы. Долговечность конструкции подтверждена более чем 500 циклами подключения-отключения. Небольшой вес и компактный размер делают его идеальным расходником в наборе пилота FPV-дронов.

Характеристики

• Волновое сопротивление: 50 Ом
• Диапазон частот: постоянный ток ~ 10 ГГц
• Разъём A: SMA (папа)
• Разъём B: RP-SMA (мама)
• Тип исполнения: угловой (90 градусов)
• Материал контактов: позолоченная латунь
• Изоляционный материал: тефлон (PTFE)
• Температурный диапазон: -40°C до +80°C

Комплект поставки

1. Угловой переходник SMA-male на RP-SMA-female

Внимание: RP-SMA имеет обратную полярность контактов по сравнению с обычным SMA. Перед подключением убедитесь в совместимости разъёмов вашего оборудования.
