Ультралёгкая HD-видеосистема на протоколе ArtLynk
BETAFPV P1 Air Unit — это компактная цифровая видеосистема, специально разработанная для лёгких FPV-дронов размером 65–85 мм. Комплект включает видеопередатчик и HD-камеру, обеспечивая чистую цифровую картинку в разрешении 1080p@60fps при весе всего 6.5 грамма. Это позволяет собирать полноценные HD-вупы без потери маневренности и времени полёта, сохраняя при этом доступную цену.
Протокол ArtLynk: дальнобойность без компромиссов
Видеопередатчик работает на инновационном протоколе ArtLynk, который обеспечивает стабильную передачу видеосигнала на дальность более 5 км в зоне прямой видимости. Благодаря мощности 200 мВт (режим FCC/SRRC) и эффективной работе в диапазоне 5.1–5.9 ГГц система демонстрирует продвинутую помехозащищённость и надёжную связь даже в сложных условиях.
Качество изображения и задержка
1080p при 60 кадрах в секунду с задержкой около 60 мс обеспечивает плавный видеопоток без типичных для аналога полос и шумов. Камера оснащена матрицей 1/2.9" CMOS и широкоугольным объективом 170°, что гарантирует панорамный обзор и полный контроль в ограниченных пространствах и лесу. Максимальный битрейт 20 Мбит/с сохраняет детализацию на всех дальностях.
Интеграция с полётным контроллером
Модуль подключается к ПК через стандартный порт SH1.0 6-pin (MSP) и поддерживает полноценный OSD в режиме Canvas mode. Питание строго 5V от BEC контроллера. Совместим с Betaflight и контроллерами BETAFPV. Крепление по схеме 25.5 × 25.5 мм на винты M2.5; амортизационные демпферы изолируют вибрацию.
Практическое применение
Идеален для лёгких Tiny Whoop и Toothpick дронов, где каждый грамм критичен. Система позволяет строить полноценные цифровые HD-вупы без перегруза подвеса, обеспечивая потрясающее чувство погружения и стабильную дальнобойную связь. Подходит для крейсерских полётов, исследования объектов и обучения — для высокоскоростного рейсинга требуется более низкая задержка.
Характеристики видеопередатчика
- Протокол связи: ArtLynk
- Рабочая частота: 5.1–5.9 ГГц
- Мощность передатчика (EIRP): до 200 мВт (FCC/SRRC) / до 25 мВт (CE)
- Дальность передачи: более 5 км в зоне прямой видимости
- Задержка видеопотока: около 60 мс
- Качество Live View: 1080p при 60 кадрах/сек
- Максимальный битрейт: 20 Мбит/с
- Ширина рабочего канала: 10 МГц
- Режим отображения OSD: Canvas mode (MSP)

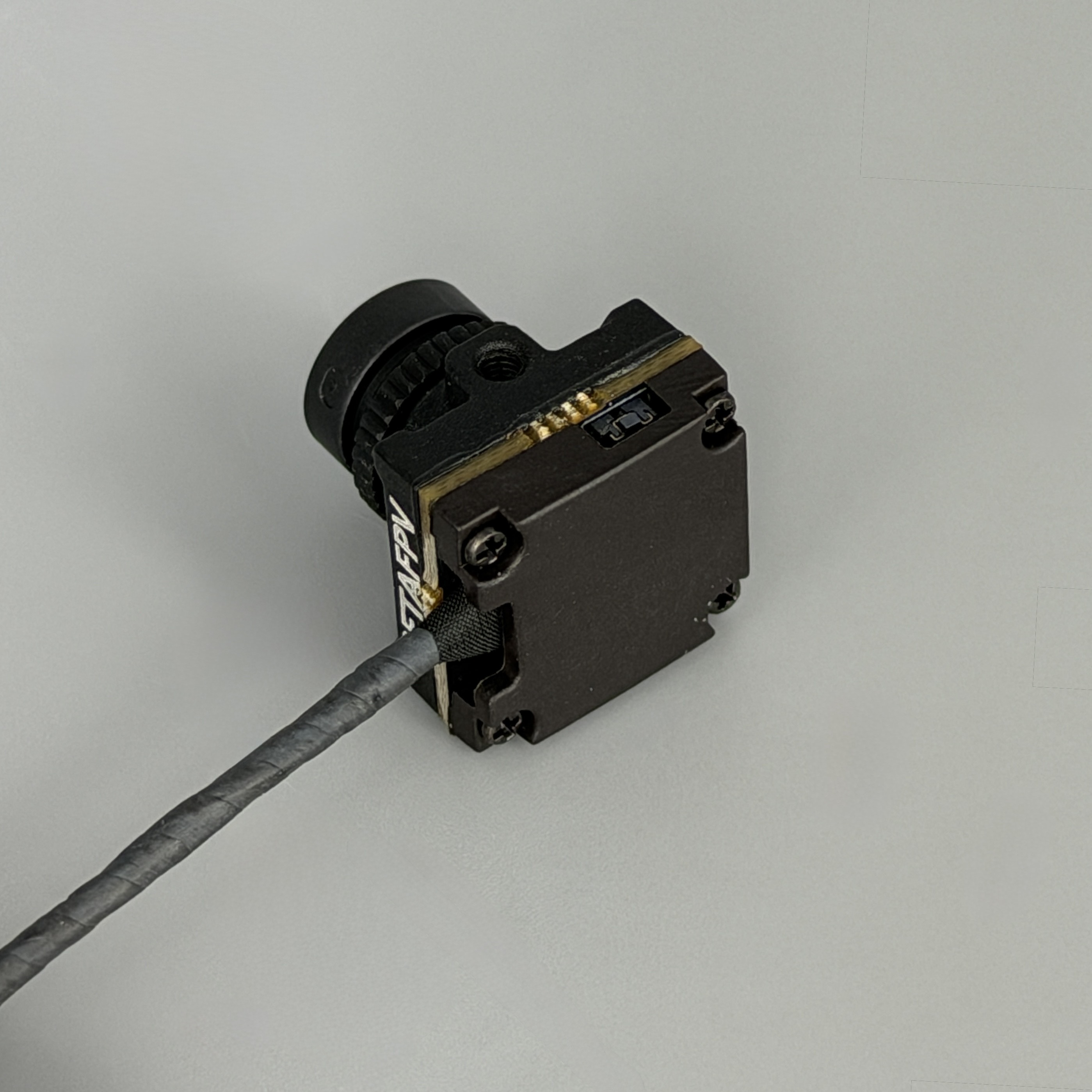

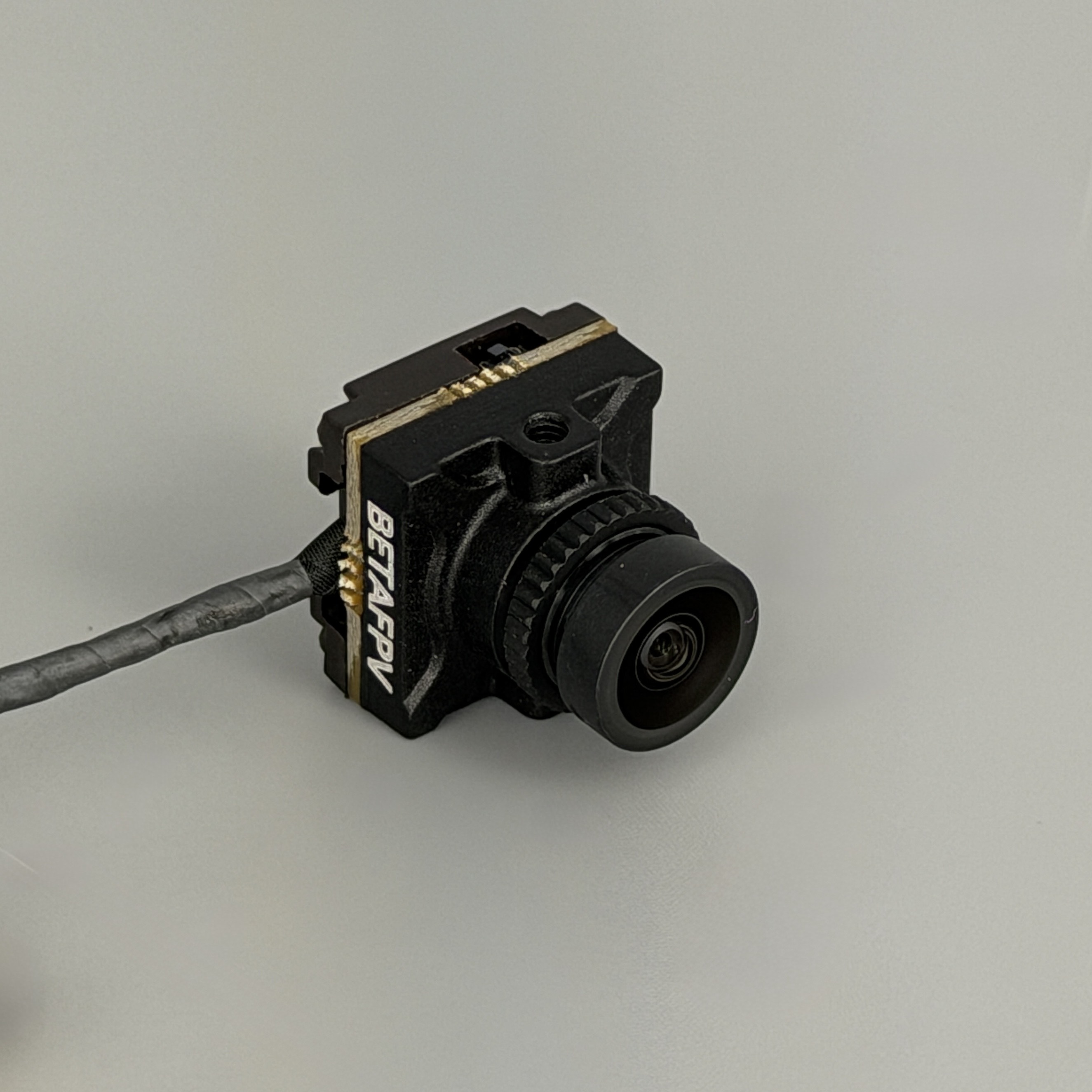

Характеристики камеры
- Оптическая матрица: 1/2.9" CMOS
- Угол обзора (FOV): 170°
- Формат кодирования видео: MP4

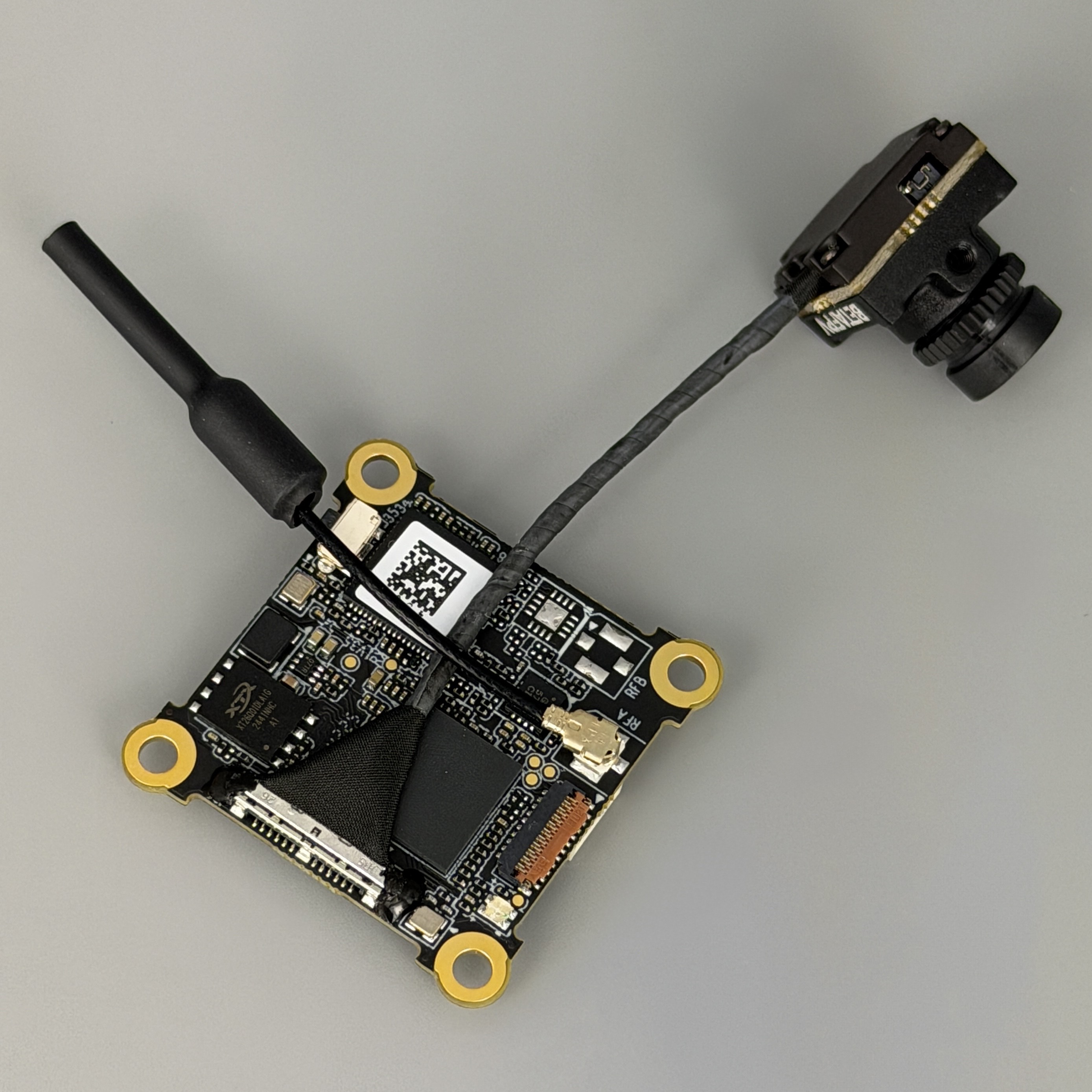

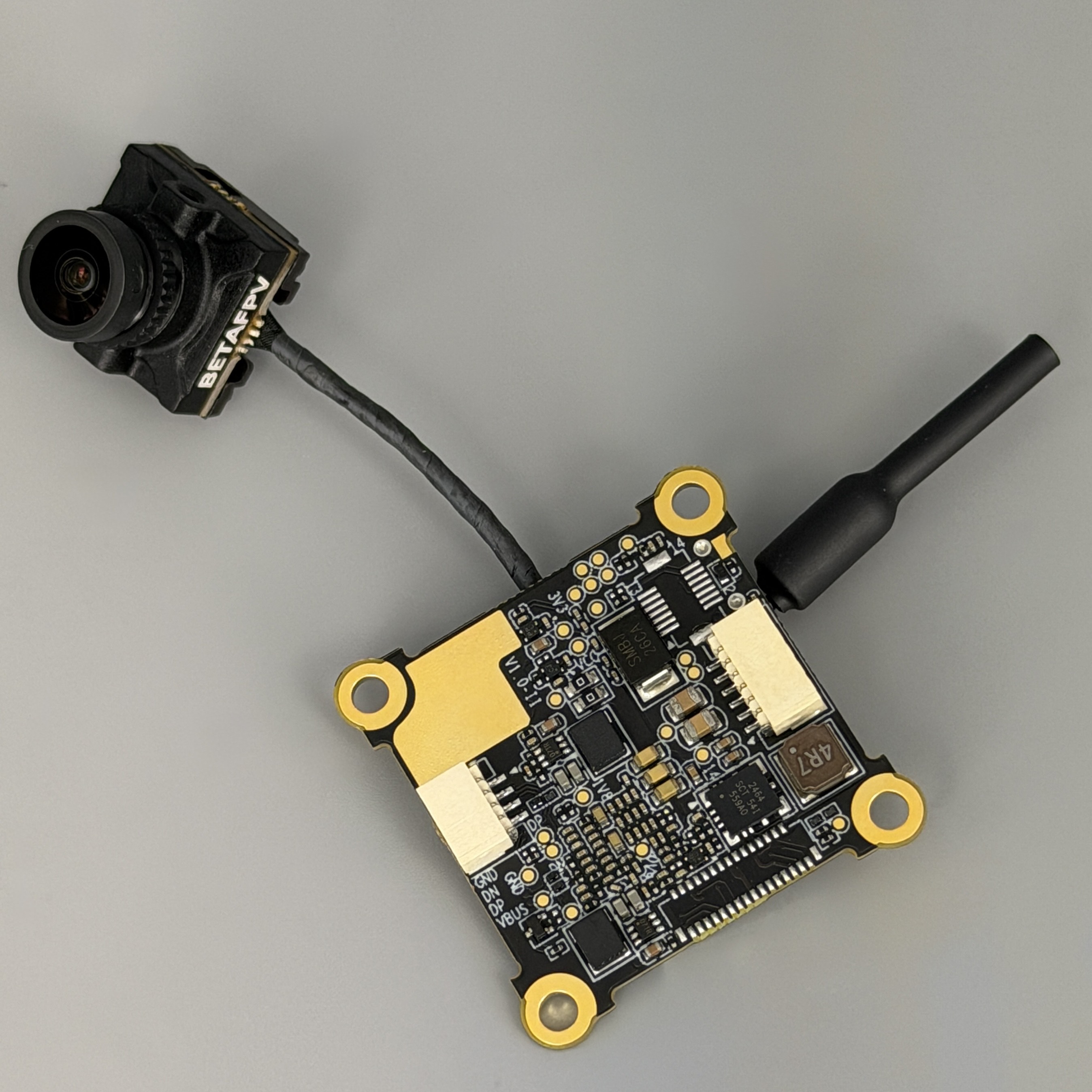

Параметры устройства
- Размеры платы VTX: 30 × 30 × 5.5 мм
- Размеры камеры: 14 × 14 × 17 мм (ширина крепления 14 мм)
- Монтажные отверстия: 25.5 × 25.5 мм (винты M2.5)
- Вес модуля VTX: 3.61 г
- Вес комплекта с камерой: 6.5 г
- Вес антенны: 0.44 г
- Входное напряжение: 5V (от BEC полётного контроллера)
- Интерфейсные порты: SH1.0 6-pin (к ПК) / SH1.0 4-pin (USB для прошивки)
Комплект поставки
- Цифровой модуль видеопередатчика BETAFPV P1 Air Unit (1 шт.)
- Полётная HD-камера ArtLynk Nano с коаксиальным кабелем (1 шт.)
- Линейная дипольная FPV-антенна (1 шт.)

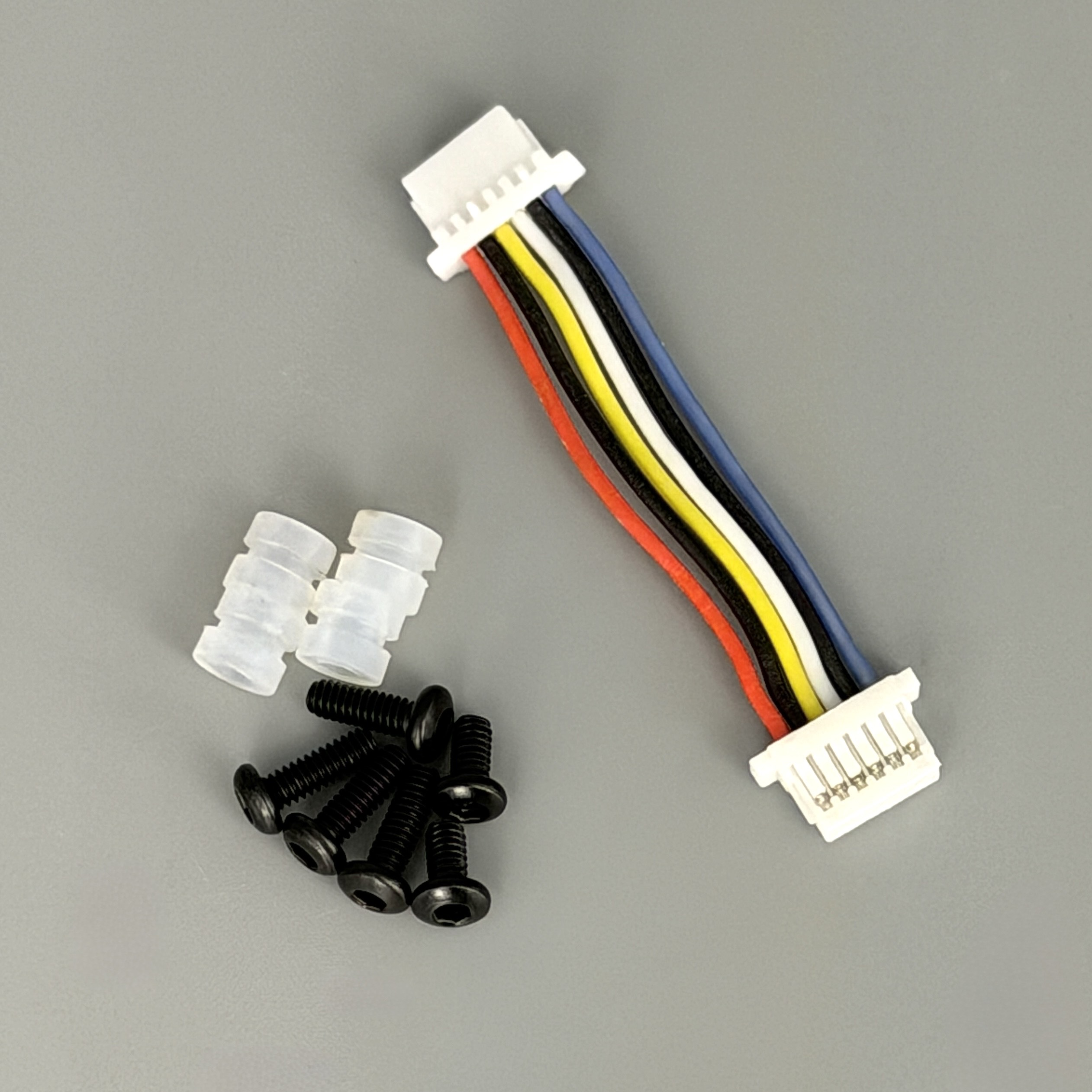

- Соединительный кабель Silicon 6-Pin (SH1.0) (1 шт.)
- Комплект крепежа: 4 амортизационных демпфера, винты M2-4 и M2-6
- Руководство пользователя и инструкция
Внимание: устройство работает только от напряжения 5V. Питание должно подаваться от BEC полётного контроллера с правильной полярностью. Перед подключением убедитесь в совместимости вашего контроллера с протоколом MSP и интерфейсом SH1.0.
