Зарядное устройство ToolkitRC M9

Универсальное решение для пилота FPV

ToolkitRC M9 — это не просто зарядка, а полнофункциональная станция для работы с аккумуляторами и электроникой дрона. Мощность 600 Вт и ток до 20 А позволяют заряжать батареи от 1S до 8S (LiPo, LiHV, LiFe, Li-ion, LTO, NiMH, Pb) с автоматической балансировкой 1000 мА. Для квадрокоптеров и мультикоптеров это значит быстрое восстановление энергии без компромисса на безопасность.

Больше чем зарядка

Помимо основной функции, M9 работает как программируемый источник питания (1–35 В / 1–20 А с режимами CC и CV), что полезно при отладке электроники. Встроенные диагностические функции включают измеритель мощности (ваттметр), анализатор параметров ячеек, тестер сигналов PWM/PPM/SBUS и сервотестер — всё необходимое для проверки системы управления и электромоторов на земле.

Удобство работы

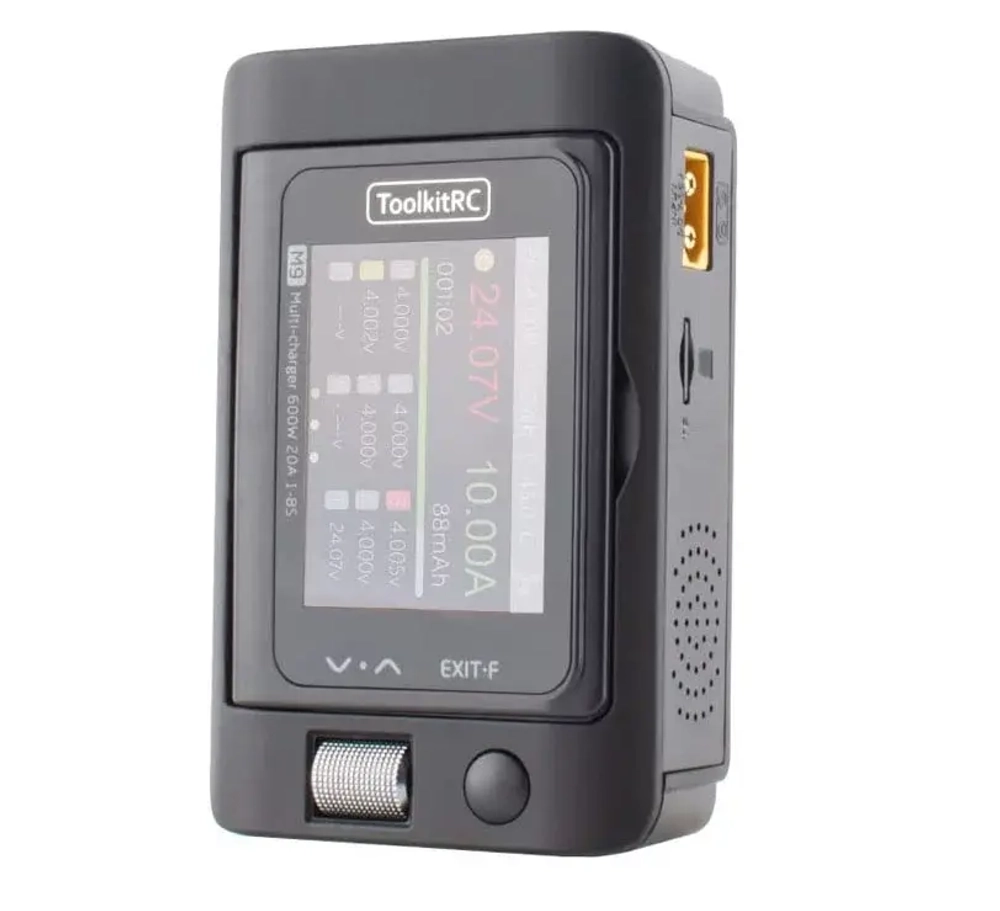

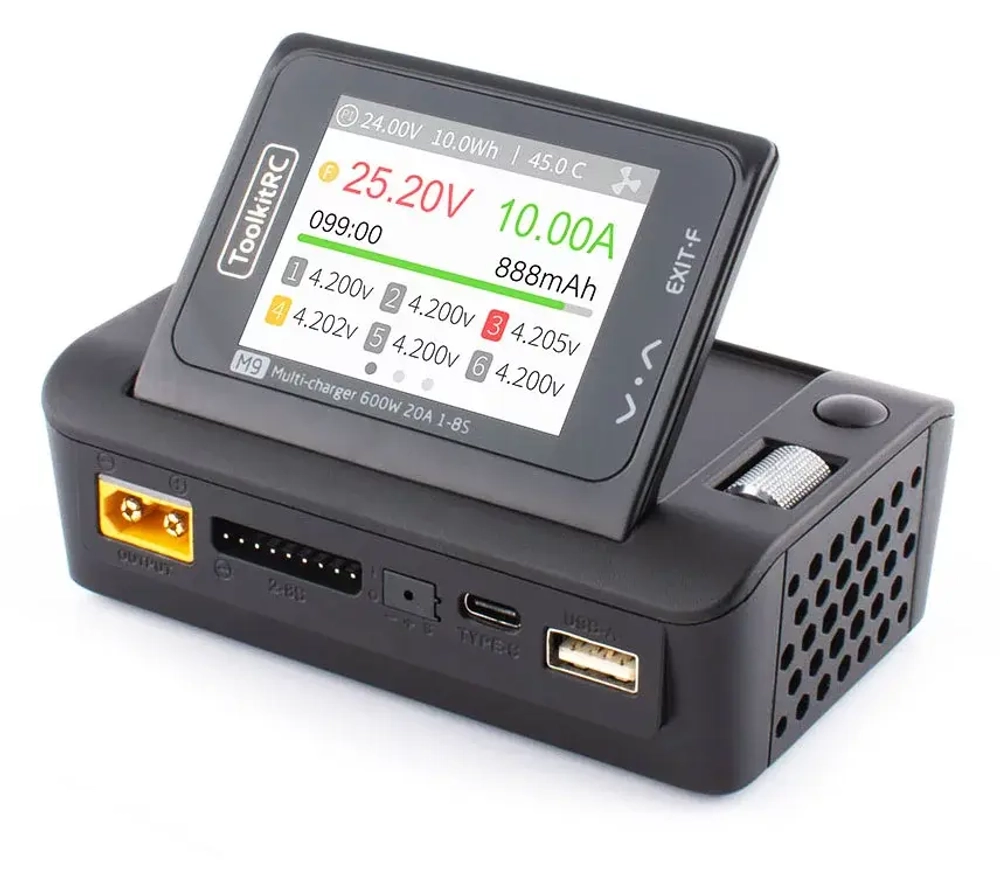

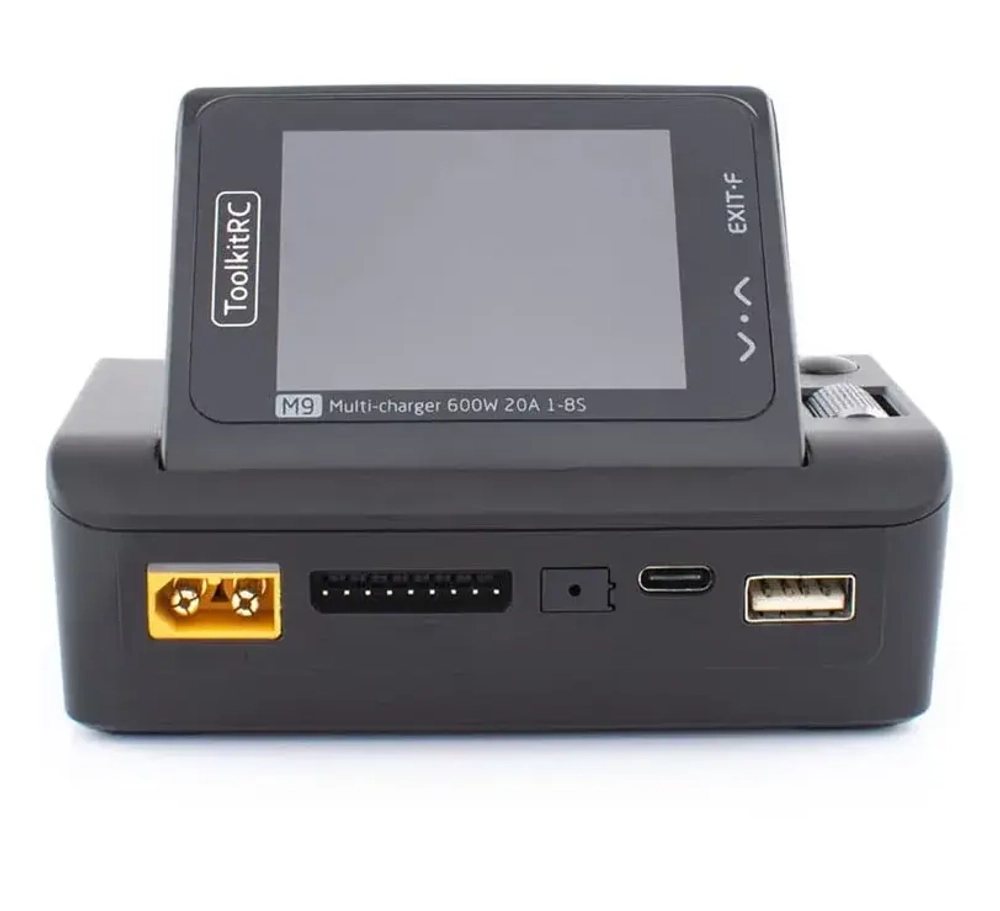

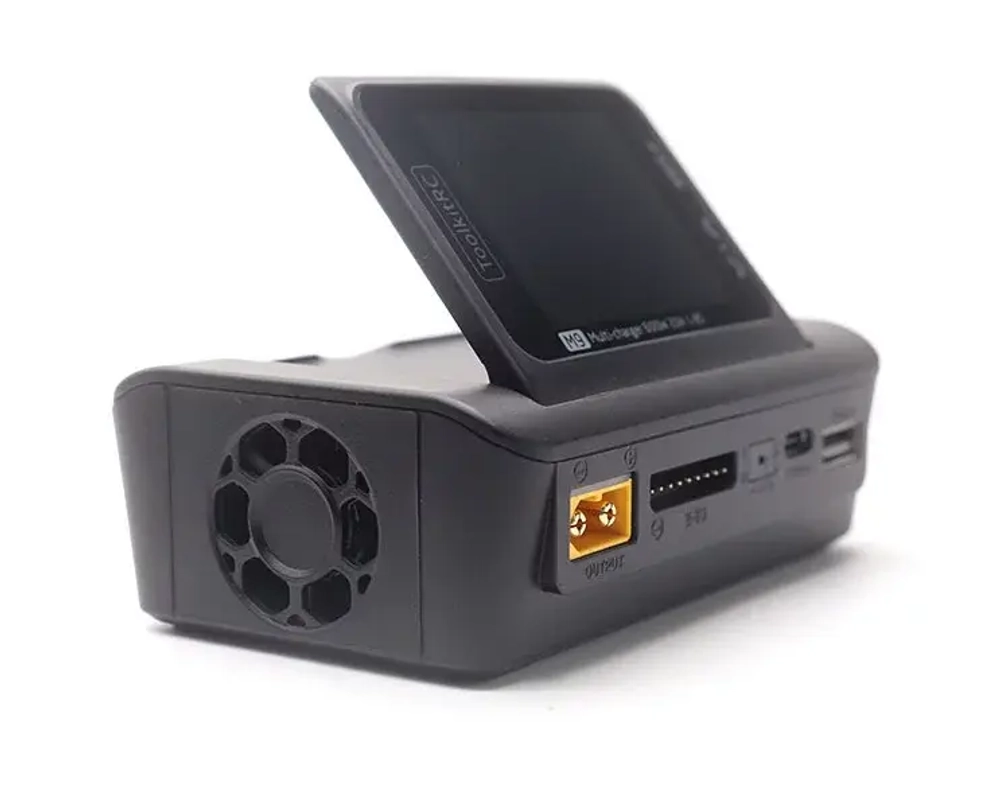

Поворотный IPS-дисплей 2,4 дюйма (наклон 0–85°) расположен под удобным углом, голосовые оповещения информируют о статусе процесса. Приветственный экран и звуковые сообщения настраиваются под предпочтения пилота. Две USB-порта (USB-A и USB Type-C) с поддержкой 65 Вт позволяют заряжать смартфон или другой гаджет во время работы с аккумуляторами.

Компактность и мобильность

При весе 235 г и компактных размерах (108 × 71 × 36 мм) M9 легко поместится в полётный рюкзак или сумку оборудования. Скоростная реакция на перегрузку по току (менее 5 мс) обеспечивает защиту подключённых устройств.

Требование к питанию

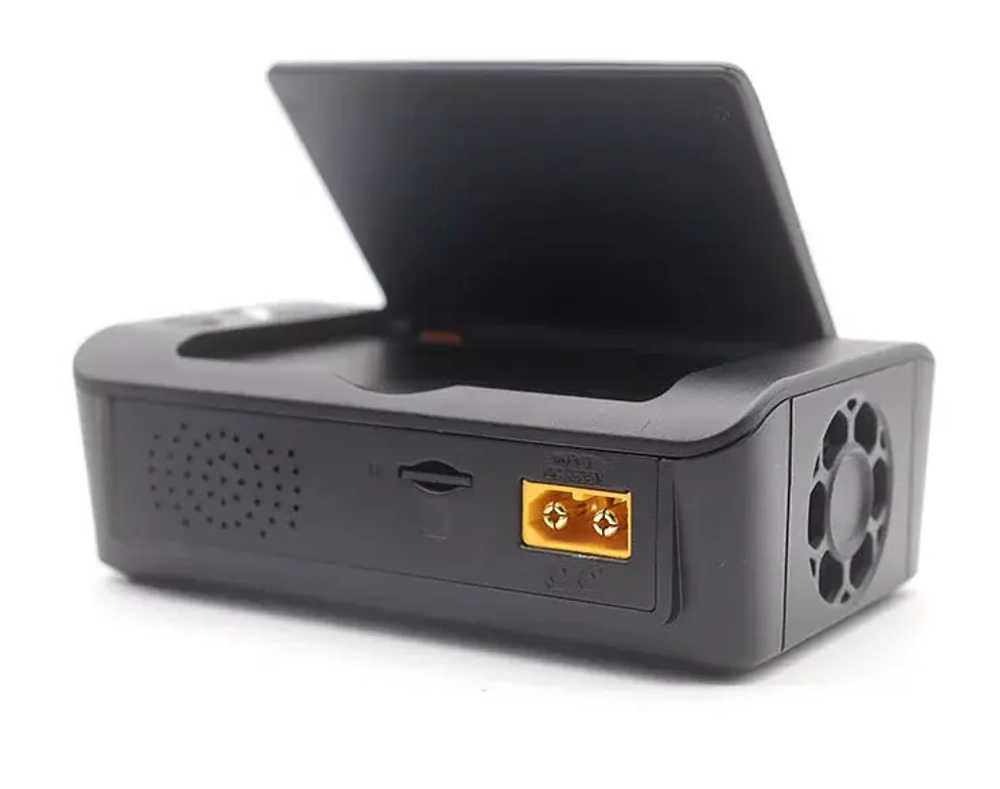

Устройство работает только от внешнего источника постоянного тока 7–35 В (XT60), поэтому потребуется блок питания — например, лабораторный источник или специальный адаптер. Это позволяет адаптировать M9 под разные условия использования.

Характеристики

• Мощность: 600 Вт
• Поддерживаемые типы аккумуляторов: LiPo, LiHV, LiFe, Li-ion, LTO (1–8S); NiMH (1–20S); Pb (1–10S)
• Ток баланса: 1000 мА при 4,2 В
• Максимальный ток заряда: 20 А
• Максимальный ток разряда: 20 А (режим рециркуляции), 3 А (нормальный режим)
• Входное напряжение: 7–35 В (XT60, макс. 25 А)
• Выход питания (источник): 1–35 В при 1–20 А (режимы CC/CV)
• USB-зарядка: 65 Вт (USB-A и USB Type-C с поддержкой Power Delivery)
• Сигналы: PWM (500–2500 мкс, 20–1000 Гц); PPM (880–2200 мкс, 8 каналов, 20–50 Гц); SBUS (880–2200 мкс, 16 каналов, 20–100 Гц)
• Измерения: напряжение ячеек (1–5 В), внутреннее сопротивление (0,1 мОм – 99 Ом), тестирование сигналов PWM/PPM/SBUS
• Экран: IPS 2,4 дюйма (320 × 240 пикселей), поворотный (0–85°)
• Голосовые уведомления: да, настраиваемые
• Размеры: 108 × 71 × 36 мм
• Вес: 235 г

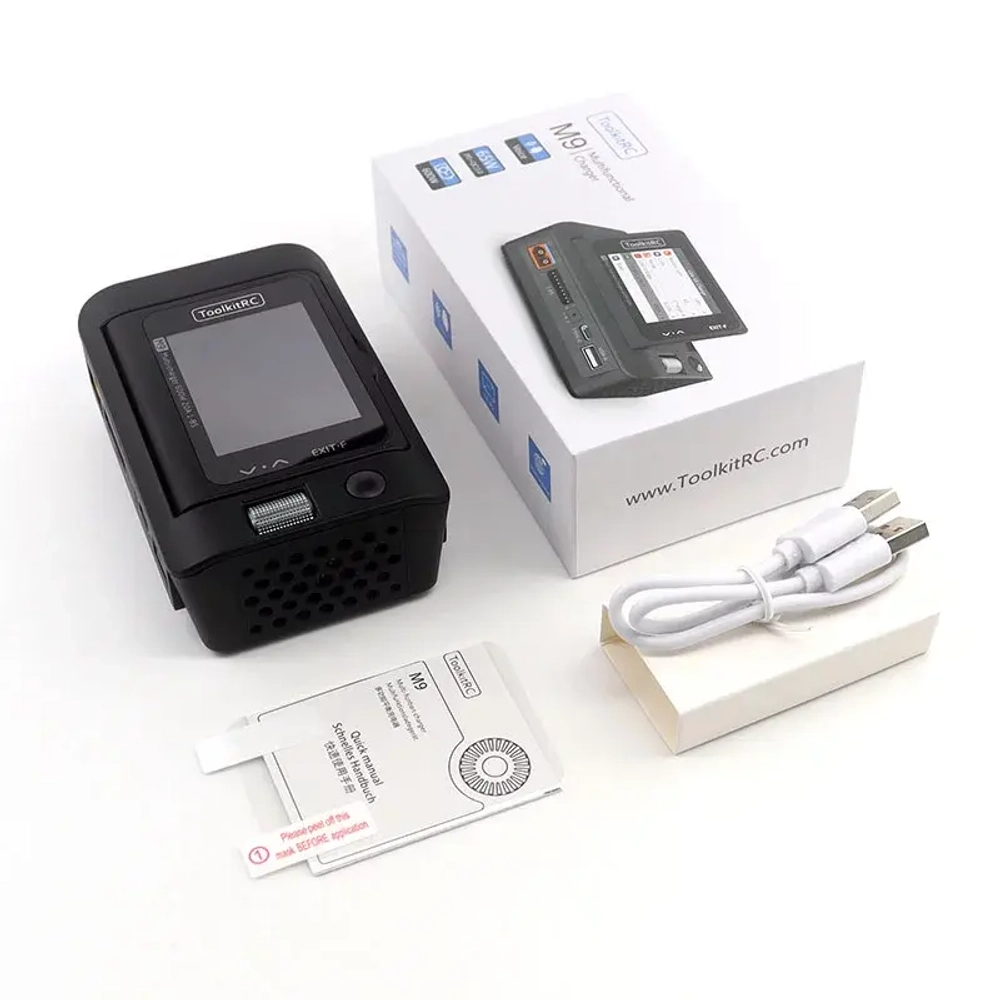

Комплект поставки

1. Зарядное устройство ToolkitRC M9
2. Защитная плёнка для экрана
3. Кабель USB–USB

Внимание: зарядное устройство требует подключение к внешнему источнику постоянного тока (блок питания 7–35 В) — не входит в комплект.
