Антенны для FPV: честный разбор без «инновационных решений»

Не поверите, но самая частая причина плохой картинки в FPV — не передатчик, не камера и даже не китайские очки. Это антенна. Маленькая штука за пару сотен рублей, на которую при сборке дрона смотрят в последнюю очередь. Люди ставят VTX за пять тысяч, а к нему прикручивают гнутый диполь из комплекта — и потом удивляются, почему за вторым деревом видео превращается в кашу.

Меня это, честно говоря, немного раздражает. Потому что антенна — это не аксессуар. Это половина всего радиотракта. Передатчик может выдавать хоть ватт мощности, но если антенна излучает эту мощность криво, половина уйдёт греть карбоновую раму, а не лететь к вашим очкам.

В этой статье разберу виды антенн для FPV-дронов по-человечески: какие бывают конструкции, что такое эта загадочная круговая поляризация, зачем нужны направленные антенны и на каких граблях я сам успел потоптаться. Спойлер: граблей было много.

Как вообще работает связка «антенна — картинка»

Коротко, без учебника физики. На дроне стоит видеопередатчик (VTX), у пилота — приёмник (VRX) в очках или наземной станции. Передатчик превращает картинку с камеры в радиосигнал, антенна выбрасывает его в эфир. На другом конце антенна приёмника этот сигнал ловит — и вы видите полёт своими глазами.

Всё, что происходит между двумя антеннами, — это лотерея из отражений, помех и затуханий. И чем лучше подобрана пара антенн, тем меньше эта лотерея похожа на казино. Вот, в принципе, и вся теория, которая нужна для выбора.

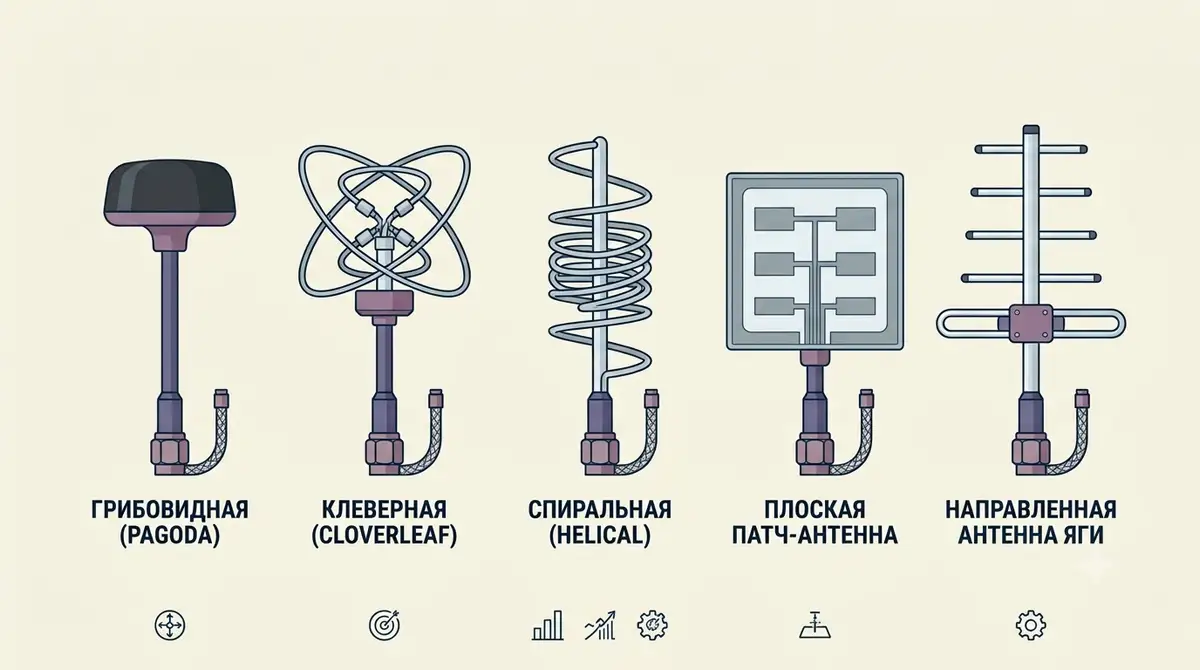

Конструкции антенн: от диполя до Яги

Это мой любимый раздел, поэтому здесь будет подробно. Форма антенны определяет, куда и как она излучает, сколько весит и что переживёт при встрече с землёй. А встречи с землёй в FPV — вопрос не «если», а «когда».

Диполь и Т-антенна. Два прямых штыря, линейная поляризация, всенаправленное покрытие. Это то, что кладут в коробку с бюджетной аппаратурой. Работает? Работает. Хорошо? Ну... для полётов вокруг себя на поле — сойдёт. Как только появляются препятствия, диполь начинает сдавать. Зато он почти невесомый и стоит копейки — на микро-дронах для дома это плюс, а не минус.

Пагода (грибовидная). Мой личный фаворит для города. Компактная, живучая, даёт круговую поляризацию — а это значит, что отражённый от стен сигнал не так сильно портит картинку. Летаете между домами или в помещении, где сигнал скачет от каждой поверхности? Пагода. Не думайте долго.

Клевер (Cloverleaf). Три-четыре лепестка, тоже круговая поляризация, отличный приём в лесу и плотной застройке. Есть нюанс: лепестки гнутся. После жёсткого краша клевер может превратиться в абстрактную скульптуру, и его диаграмма направленности изменится непредсказуемо. Помню, знакомый летал с помятым клевером и клялся, что «нормально же». Нормально не было — дальность просела вдвое, просто он привык.

Спиральная (Helical). Пружинка в корпусе. Диаграмма уже, усиление выше — вариант, когда хочется дальности, но не хочется расставаться с круговой поляризацией. На дрон её обычно не ставят, а вот на очки или станцию — вполне.

Патч (Patch). Плоская направленная панель с высоким усилением в одном секторе. Место патча — на очках или наземной станции, и только там. На дрон её ставить бессмысленно: узкий луч при первом же развороте посмотрит куда угодно, кроме пилота.

Яги (Yagi). Классика радиолюбителей, знакомая ещё по телевизионным крышам. Несколько элементов-директоров, очень узкий луч, максимальная дальность по прямой. Для дальнобойных полётов с наземной станцией — да. Для всего остального — избыточно.

Сведу в таблицу, с моими пометками:

Оценки субъективные, спорьте на здоровье.

Поляризация: RHCP, LHCP и почему их нельзя смешивать

А теперь тема, на которой спотыкается каждый второй новичок. Поляризация — это то, как ориентирована электромагнитная волна в пространстве.

Линейная — волна колеблется в одной плоскости. Просто, дёшево. Но при отражении от здания или дерева сигнал теряет заметную часть мощности. Пока дрон и пилот видят друг друга напрямую — всё отлично. Появилось препятствие — начались чудеса.

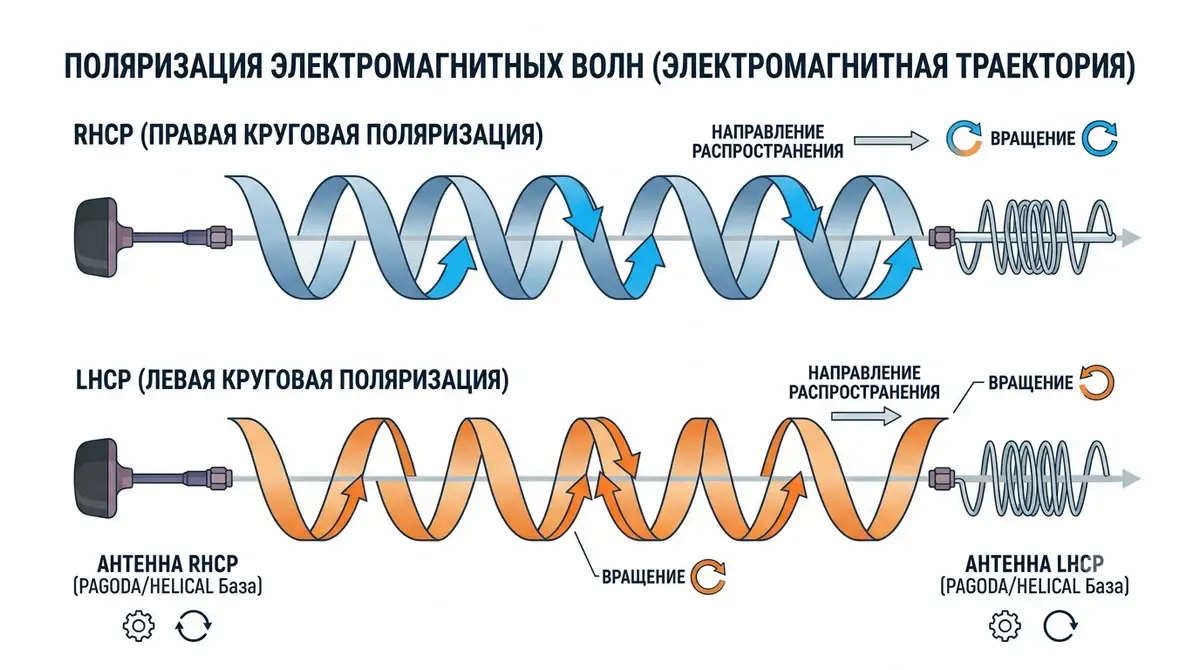

Круговая — волна вращается по спирали. Отражения ей почти не страшны, поэтому в городе и лесу картинка держится стабильнее. Круговая поляризация бывает двух видов: RHCP (вращение по часовой) и LHCP (против часовой). И вот здесь главное правило, которое стоит выбить на подлокотнике кресла: передатчик и приёмник должны использовать один тип. RHCP с RHCP, LHCP с LHCP. Смешаете — потеряете львиную долю сигнала при полностью исправном железе.

Какой выбрать? RHCP. Не потому что он технически лучше — они одинаковы, — а потому что это стандарт де-факто. Почти всё готовое оборудование идёт с RHCP, и совместимость с чужим железом на поле будет из коробки. LHCP имеет смысл разве что как способ отстроиться от соседей на споте: их RHCP-сигналы будут меньше лезть в ваш тракт. Правда, не уверен, что новичку это вообще нужно.

Есть ещё параметр «осевое отношение» (axial ratio) — по сути, показатель того, насколько круговая поляризация действительно круговая, а не сплюснутая в эллипс. Чем ближе к идеалу, тем чище работает антенна на отражениях. У дешёвых антенн с этим бывает грустно — снаружи клевер, внутри почти линейка.

Направленные против всенаправленных

Тут коротко, потому что логика простая.

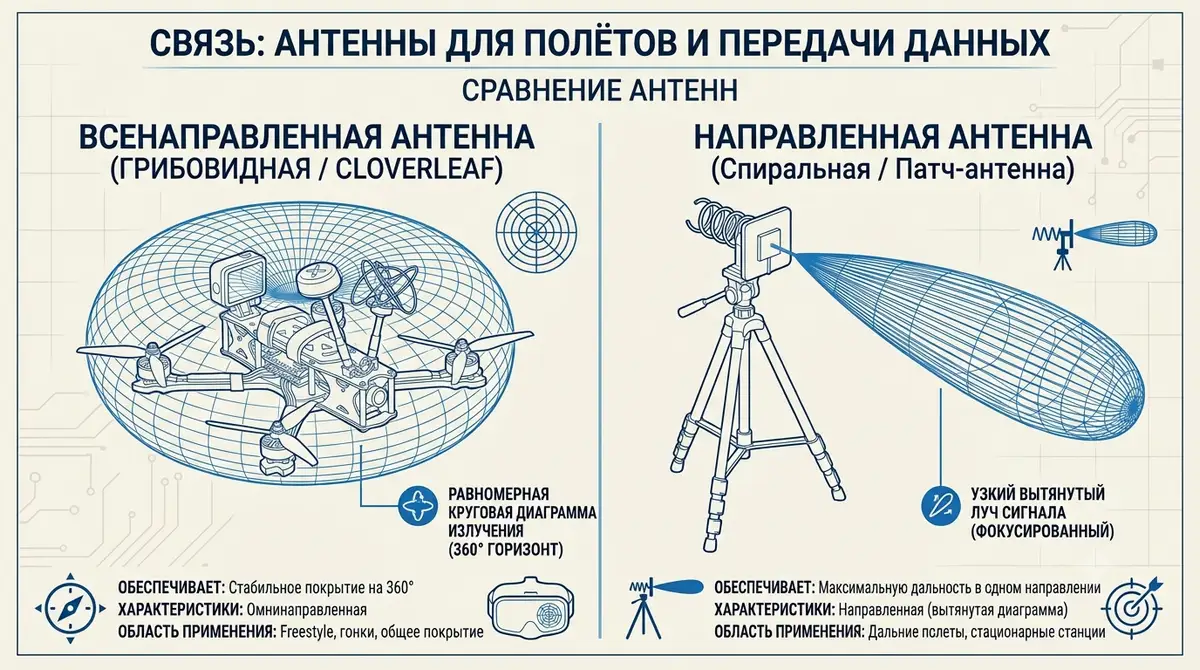

Всенаправленные (omni) — пагода, клевер, диполь — светят во все стороны примерно одинаково. Их место на дроне: он крутится, вертится, и наводить его антенну на пилота никто не будет.

Направленные — патч, Яги, спираль — концентрируют энергию в узком секторе и за счёт этого дают высокое усиление в дБи. Их место на земле: станция стоит неподвижно, её можно точно сориентировать в сторону маршрута.

Классическая связка для серьёзных полётов: omni на борту + направленная на земле. А ещё лучше — диверсити-приёмник, где работают обе сразу: omni ловит дрон при манёврах рядом, направленная подхватывает, когда он уходит вдаль по прямой. Приёмник сам выбирает, чей сигнал сейчас чище. Одна из тех технологий, которые реально работают, а не только красиво выглядят в описании.

Частоты и разъёмы: скучно, но пропустите — пожалеете

Признаюсь, писать про разъёмы скучно. Но именно на разъёмах люди чаще всего покупают «не то».

По частотам расклад такой. 5.8 ГГц — стандарт видеосигнала: хорошее разрешение, но сквозь стены и листву проходит неохотно. 2.4 ГГц и 915 МГц — обычно канал управления: помехоустойчивее, стабильнее на средних дистанциях. 1.2–1.3 ГГц — выбор дальнобойщиков: низкая частота огибает препятствия и меньше затухает, но антенны получаются заметно крупнее.

Теперь про разъёмы, и внимательно. SMA и RP-SMA внешне почти близнецы, но несовместимы — у них разная полярность контакта (штырёк и гнездо поменяны местами). Купить антенну не с тем разъёмом — классика жанра, сам через это проходил, и не раз. Проверяйте, что стоит на вашем VTX, до заказа, а не после. MMCX — маленький защёлкивающийся разъём для компактных модулей и очков. UFL (IPEX1) — совсем миниатюрный, живёт внутри плат приёмников; хрупкий, больше десятка переподключений не любит.

Личный опыт: как я месяц грешил на передатчик

Расскажу случай, который многому меня научил. Собрал пятидюймовый фристайл-дрон, поставил приличный VTX, полетел — а картинка на 150 метрах уже начинает «снежить». Первая мысль? Конечно, «передатчик бракованный». Вторая — «очки старые». Третья — «помехи на споте».

Перепрошил VTX. Поменял канал. Отнёс очки товарищу — у него всё летает прекрасно. Две недели убил на диагностику всего, кроме очевидного.

А потом на поле ко мне подошёл мужик постарше, из тех, кто ещё на аналоге с самодельными клеверами летал, глянул на дрон и говорит: «А чего у тебя антенна вдоль карбоновой пластины лежит?» Я тогда пожал плечами — ну лежит и лежит, красиво же, аккуратно. Он усмехнулся: «Карбон — проводник. Ты половину сигнала в раму сливаешь».

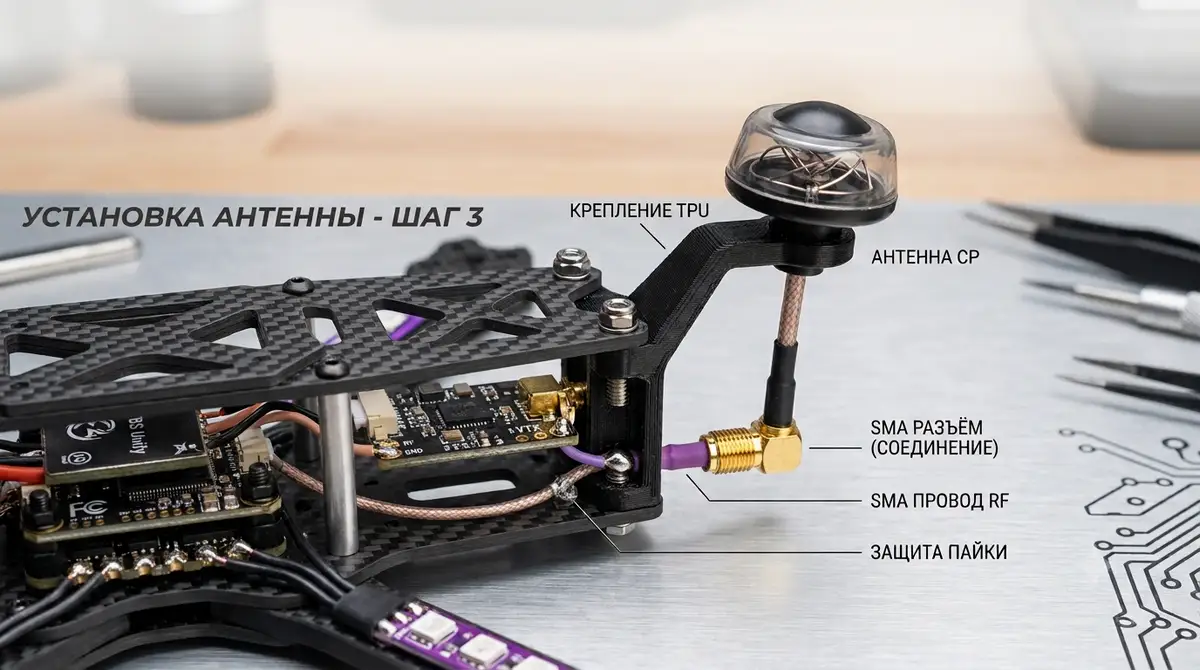

Поднял антенну на угловом держателе, вынес за габарит рамы — и дальность выросла раза в три. Три! Без единой потраченной копейки. Тот же VTX, те же очки, та же антенна. Просто она перестала светить в токопроводящую пластину.

С тех пор у меня правило: сначала антенна и её установка, потом всё остальное. И когда мне жалуются на плохое видео, первый вопрос всегда один — «покажи, как стоит антенна». В восьми случаях из десяти проблема находится именно там. Банально? Может быть. Но банальные вещи почему-то ломают полёты чаще всего.

Частые ошибки — коротко, по больному

• Антенна у карбона. См. историю выше. Карбон экранирует, выносите антенну за пределы рамы.
• Неправильный угол. Круговые антенны обычно ставят вертикально с небольшим наклоном; линейные требуют согласования плоскостей на обоих концах. Антенна, торчащая «как получилось», — это минус дальность на ровном месте.
• Смешанная поляризация. RHCP на дроне и LHCP на очках — и вы теряете большую часть мощности, недоумевая, почему «всё новое, а летает плохо».
• Помятая антенна. Погнутый клевер — уже другая антенна с непредсказуемой диаграммой. После жёстких крашей осматривайте лепестки, это занимает десять секунд.

FAQ — вопросы, которые задают на самом деле

Вместо заключения: моё мнение

Если бы меня попросили дать один совет по антеннам, он был бы такой: потратьте на антенны столько же внимания, сколько на выбор VTX. Хорошая пара антенн с правильной установкой даст больше, чем удвоение мощности передатчика — а заодно не поджарит соседей по споту помехами.

Мой прогноз: с распространением цифровых видеосистем культура «летаю на комплектном диполе» будет отмирать — цифра прощает меньше, чем аналог, и кривой радиотракт там виден сразу. Так что антенны из «расходника, который жалко» превращаются в осознанную часть сетапа. И это, честно говоря, радует.
